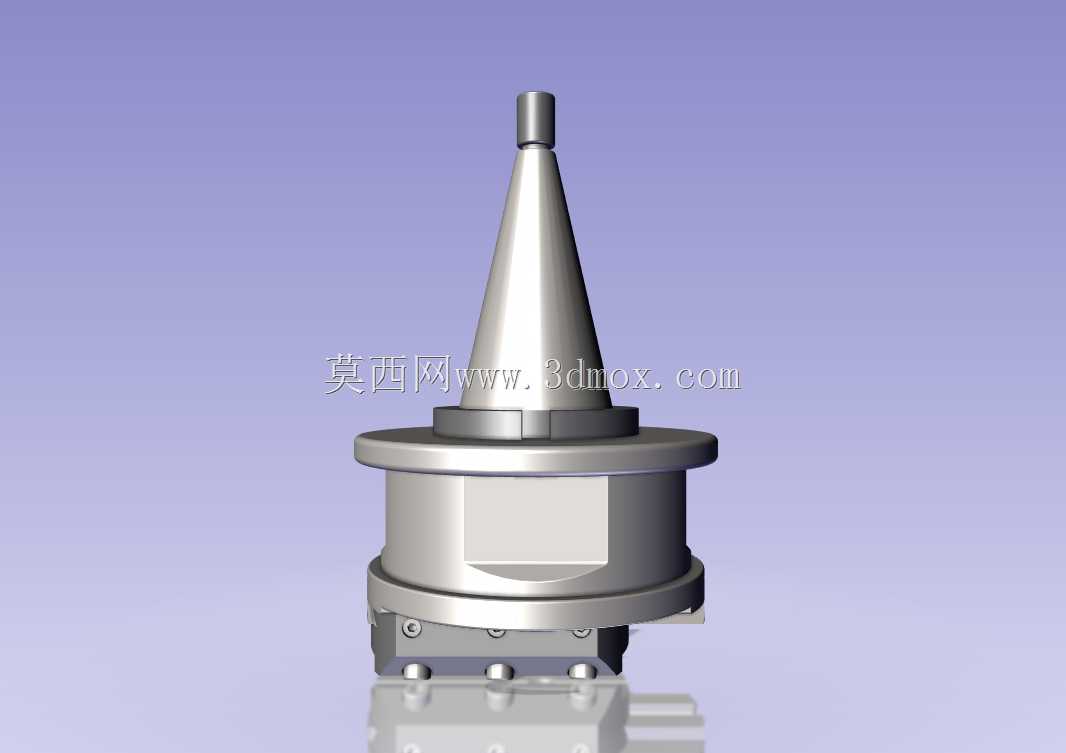

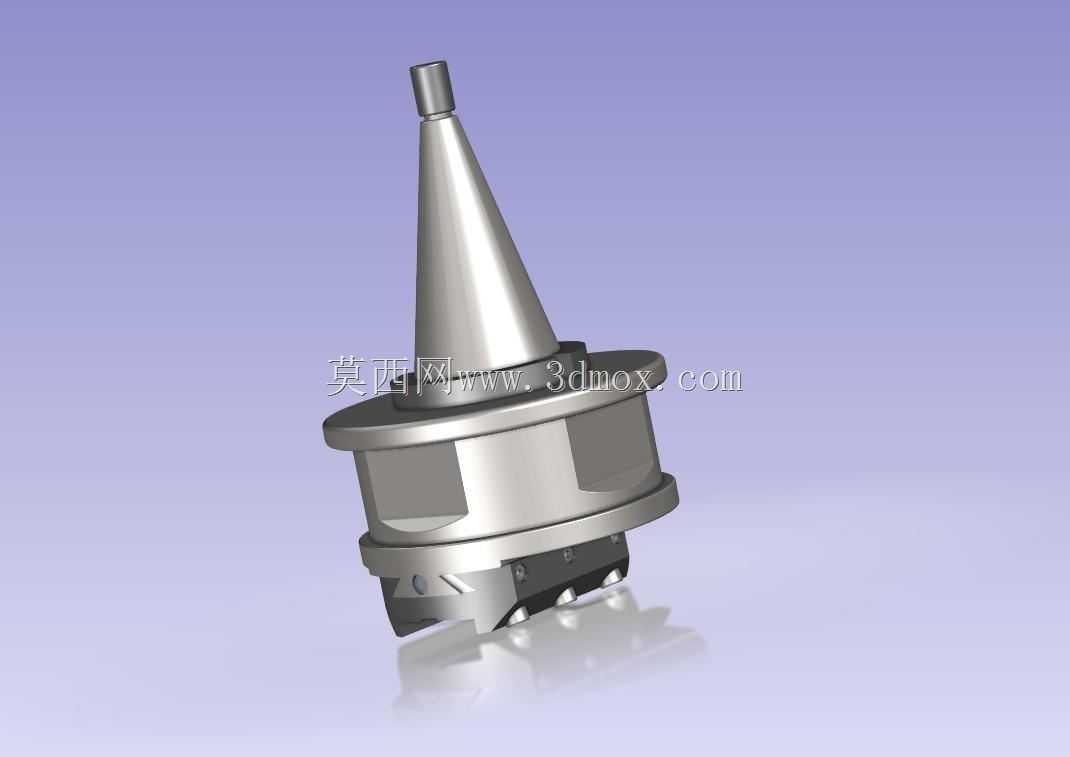

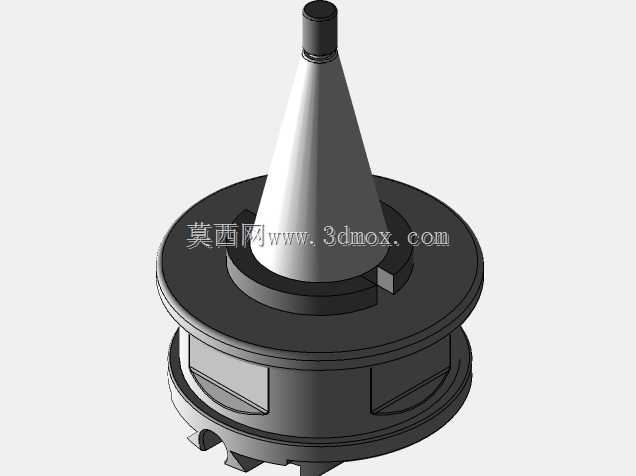

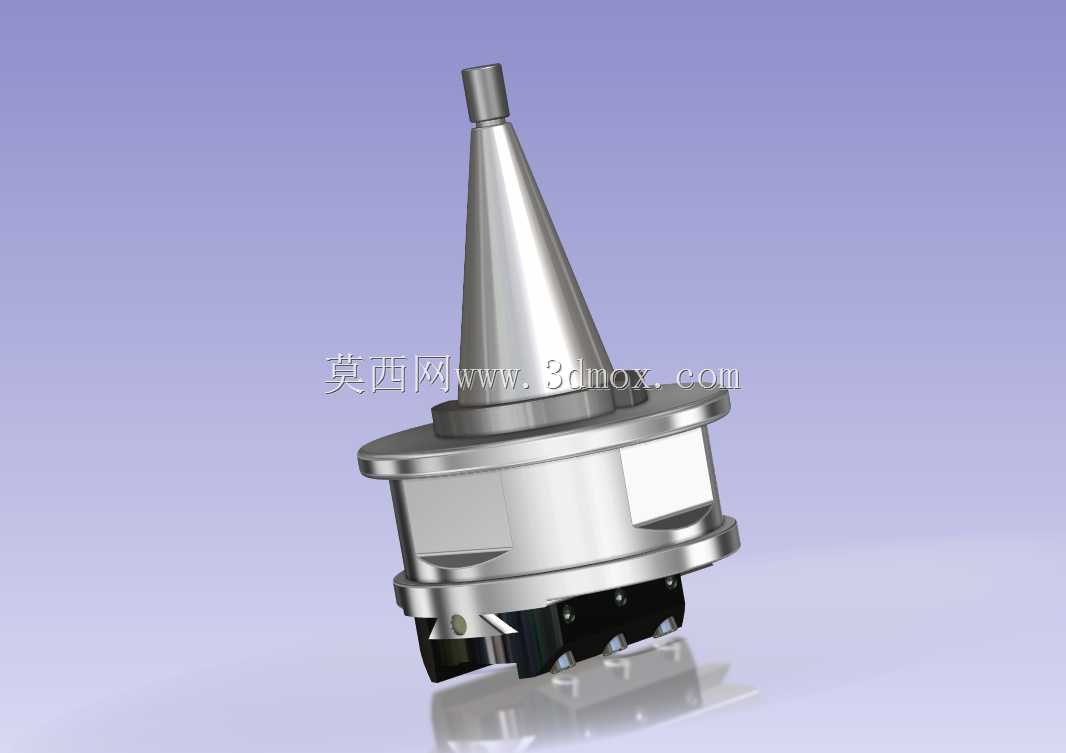

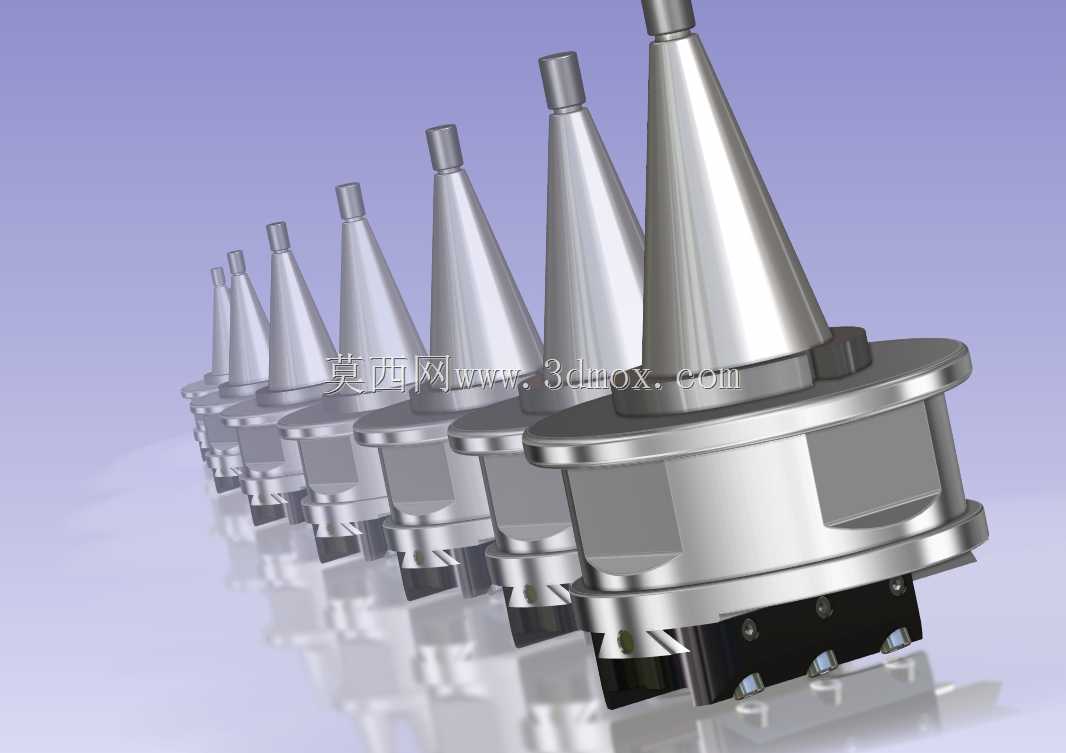

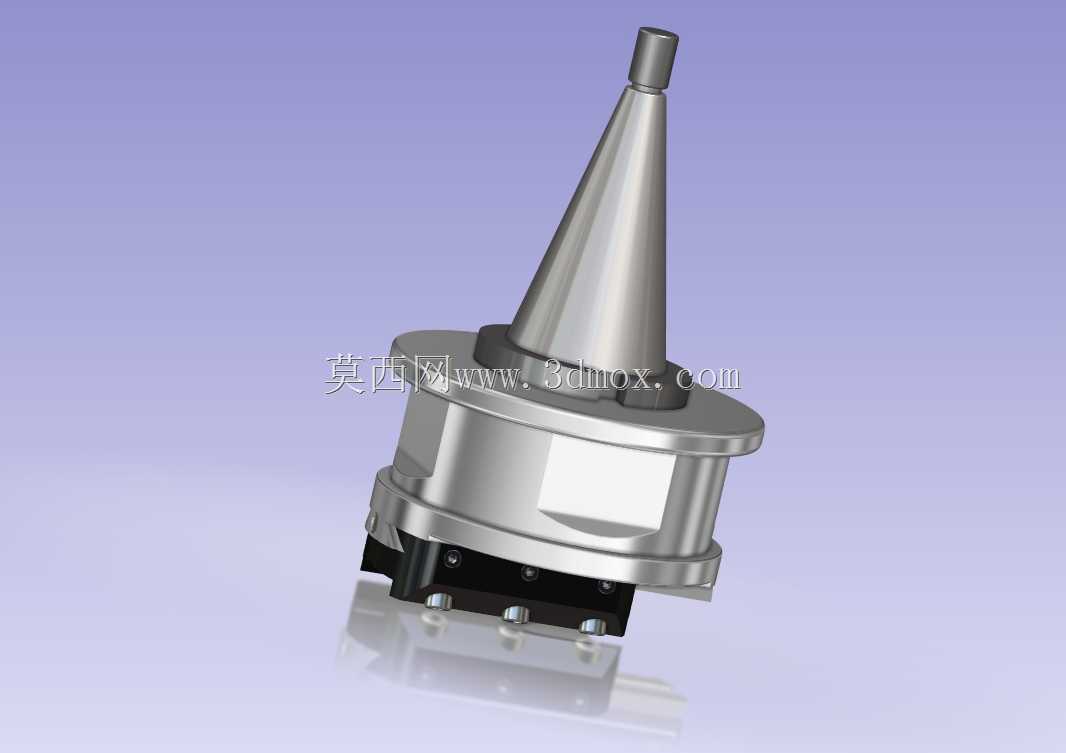

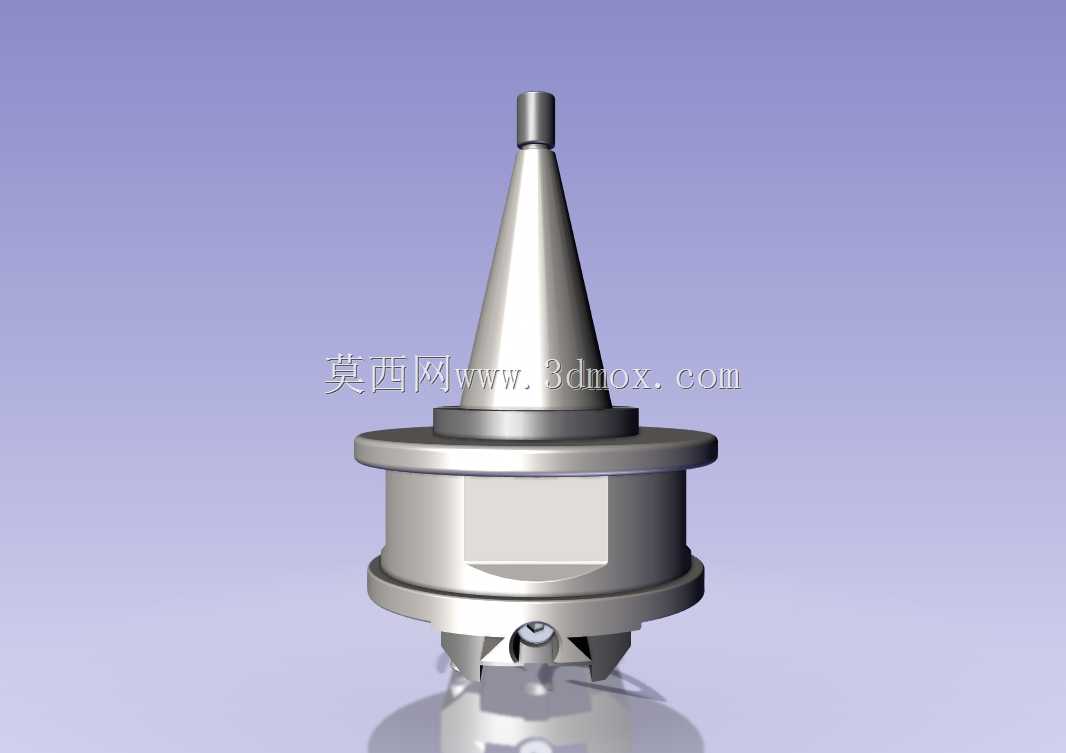

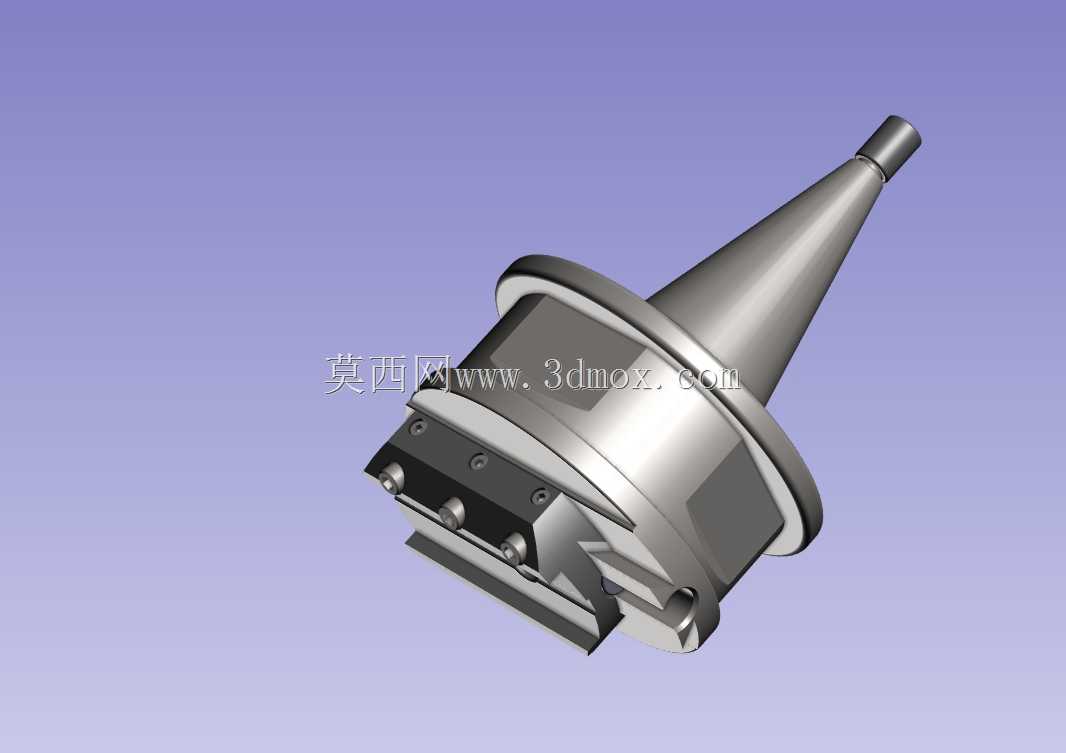

机加工用BT锥柄精镗切削头结构

项目分类:3D模型 发布时间:2021-05-26 ID:188060
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构
  • 机加工用BT锥柄精镗切削头结构

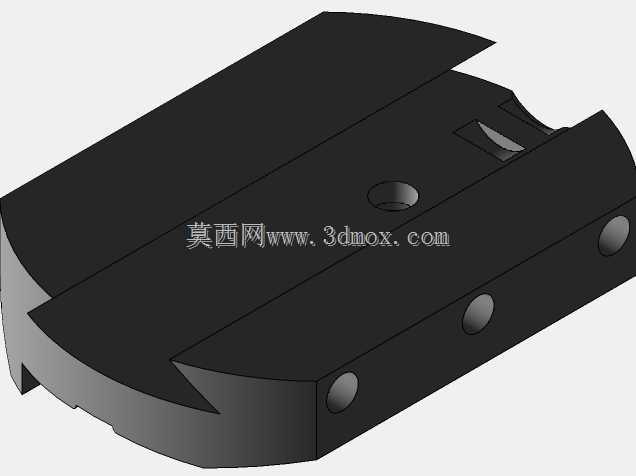

该镗削头是数控铣床、加工中心等机加工设备配套的核心切削执行部件,主要应用于箱体类零件、法兰类零件、精密模具零部件的内孔精加工工序,可完成圆柱孔、阶梯孔、盲孔等多种内孔结构的高精度切削作业,在汽车零部件制造、工程机械配件加工、通用机械生产等场景中广泛使用,能够有效保障内孔的尺寸精度、圆柱度与表面粗糙度要求,替代传统的钻孔、扩孔后铰孔的多工序加工模式,大幅提升精密内孔加工的效率与一致性。从功能特性来看,该镗削头采用模块化的结构设计,锥柄部分采用标准BT锥度设计,可与机床主轴实现高精度的锥面配合定位,保证刀具装夹后的同轴度误差控制在极小范围内,避免切削过程中出现振刀、让刀等影响加工精度的问题;主体连接部分采用刚性强化的合金钢材质结构,可承受大进给切削时的径向切削力,减少切削过程中的形变;下部刀座部分采用可微调的结构设计,操作人员可根据待加工内孔的直径尺寸,对刀头的伸出量进行微米级的精准调整,适配不同直径规格的内孔加工需求,无需更换整套镗头即可完成一定尺寸范围内的孔径加工,有效降低生产中的刀具采购成本。在设计思路上,该结构充分考虑了机加工现场的实际使用需求,锥柄与主体部分采用一体化的刚性连接设计,消除了装配式结构存在的连接间隙,提升整体的动平衡性能,可适配高转速的精加工切削工况;刀座部分设置有可靠的锁紧结构,在调整完刀头尺寸后可实现牢固锁止,避免高速切削过程中刀头出现位移导致加工尺寸超差;整体外形采用流线型的过渡设计,减少高速旋转过程中的风阻与动不平衡量,降低切削时的振动与噪音。从安装边界与外形尺寸来看,该镗削头的锥柄部分完全符合标准机床主轴的接口尺寸要求,可直接适配对应锥度规格的加工中心、数控铣床主轴,无需额外制作过渡连接套;主体部分的最大外径经过优化设计,在保证结构刚性的前提下尽可能缩小外径尺寸,可深入箱体零件的内部空腔完成内孔加工,避免加工过程中主体与工件内腔发生干涉;整体长度尺寸经过合理匹配,在保证足够的装夹深度与加工行程的前提下,控制刀具的悬伸长度,提升切削过程的整体刚性,减少长悬伸带来的振颤问题,保障深孔加工时的精度稳定性。
