轮式移动储料机架带罐体承载结构设计

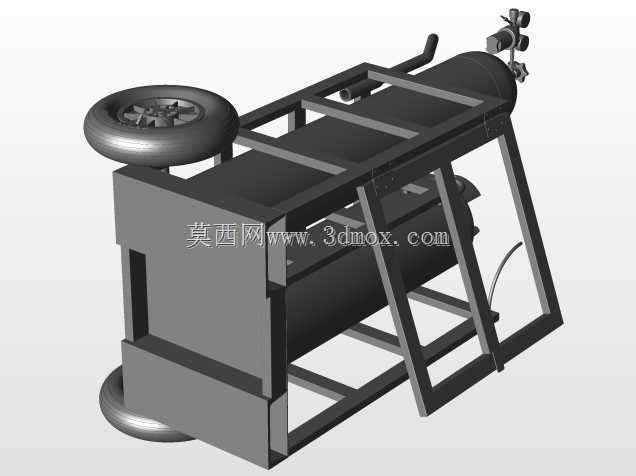

　　该结构主要面向厂区内短距离散料、流体介质的中转转运场景，适配车间工位间物料补给、户外临时作业点物料输送的使用需求，解决固定点位储料设备无法灵活转场的痛点，无需额外配套吊装转运设备，单人即可完成设备推移转场操作。整体采用框架式承载结构作为主体支撑，底部框架采用矩形型钢拼焊成型，型钢拼接位置预留满焊焊口，焊后做去应力处理避免长期承载出现形变，框架下部预留罐体安装位，罐体通过抱箍结构与框架主梁连接，抱箍与罐体接触位置加装橡胶缓冲垫，减少推移过程中罐体与框架的刚性碰撞，降低结构疲劳损耗风险。设备配置双轮支撑结构，前后轮采用大直径实心滚轮，滚轮轮面做圆弧过渡处理，适配厂区硬化路面、车间环氧地坪等不同通行路面，滚轮通过轮架与底部框架连接，

　　轮架内置推力轴承，转向时可灵活调整行进方向，框架上部设置推移扶手，扶手高度适配人体站立操作的施力角度，扶手表面做滚花防滑处理，推移时无需额外握持防护套即可稳定施力。罐体端部配置控制阀组接口，可根据输送介质类型适配不同规格的阀门、快插接头，满足流体出料、气压输送等不同作业需求，阀组安装位置预留操作空间，操作人员站在设备侧方即可完成阀门启闭、管路对接操作，无需探身到设备上方，降低操作安全隐患。设计阶段优先考虑结构的承载冗余，框架主梁选型时按照额定承载1.5倍的安全系数计算型钢截面参数，避免满载推移时框架出现下挠变形，罐体安装位置做重心校核，将满载状态下的设备重心控制在前后轮连线的中心区域，推移时不会出现前倾、后翘的问题，

　　转场经过小坡度路面时也能保持稳定。设备整体外形尺寸按照厂区常规通道宽度设计，宽度控制在常规人行通道可通行范围内，长度方向预留阀组操作空间后不会超出常规工位的摆放边界，停放时可直接靠工位侧边放置，不会占用主通道通行空间。框架上部预留拓展安装位，可根据使用需求加装小型工具盒、管路挂架等附属配件，无需在主梁上额外打孔焊接，避免破坏框架整体结构强度，滚轮安装位置做加高处理，设备停放时底部与地面预留足够间隙，日常清理地面时不会出现磕碰，也可适配厂区内的小型减速带、地面接缝等凸起障碍，推移时不会出现卡滞问题。罐体与框架的连接抱箍采用可拆式结构，后期维护时可松开抱箍螺栓将罐体单独拆下，进行内部清理、焊缝检测等维护操作，无需整体拆解框架结构，降低后期维护的工作量。阀组安装座采用加厚钢板焊接在罐体端部，可承受管路连接时的扭转力，频繁插拔管路接头也不会出现安装座开裂、焊缝脱落的问题。
