双工位卧式TIG焊接专用工装设备

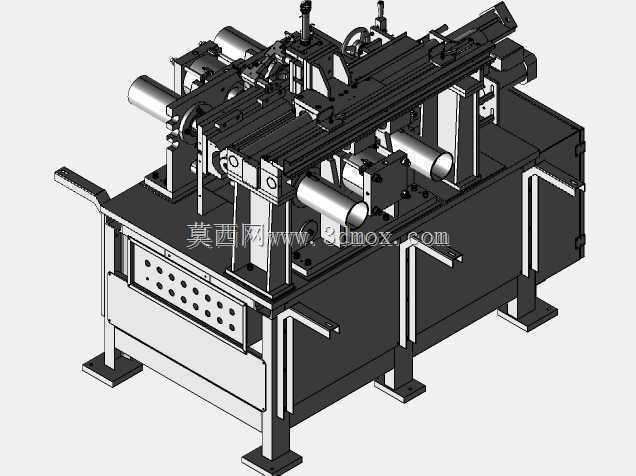

　　这套双工位卧式TIG焊接设备的三维结构，核心针对长条形金属构件的环缝、直缝连续焊接场景设计，在五金管件加工、小型金属结构件生产、汽配零部件焊接车间的产线工位上适配性极强，可直接对接前后道的上料、探伤、下料工序，不需要额外做大幅的工位改造。从结构布局来看，设备采用整体方通焊接机架作为承载基体，底部设置六个可调式减震垫脚，安装时不需要提前做预埋地基，只要车间地面平整度误差在每米2mm以内，就能通过垫脚调节将整机水平度校准到0.1mm/m的精度要求，整机占地边界控制在长1800mm、宽1200mm、高1600mm的范围内，不会占用过多车间通道空间，适配多数中小型加工车间的工位排布逻辑。

　　设备左右对称布置两套工件夹持模组，每套模组都配置了可调节行程的气动顶紧尾座，配合中部的可换式定位工装，可兼容直径20mm到120mm、长度300mm到1000mm的圆柱形、方管类工件装夹，顶紧行程预留150mm的调节余量，操作人员更换不同规格工件时，只需要松开尾座的锁紧手柄滑动到对应刻度位置锁紧，再更换适配的定位顶头即可完成换型，单批次换型时间可控制在10分钟以内，适配多品种小批量的焊接生产需求。中部的焊枪进给机构采用双直线导轨导向，配合精密滚珠丝杠传动，焊枪行走的重复定位精度可达0.05mm，行走速度可在5mm/s到50mm/s之间无级调节，能够匹配不同壁厚金属材料的TIG焊接参数要求，不管是薄壁不锈钢管的低速密封焊，还是普通碳钢管件的高速连续焊，都能保证焊缝成型均匀一致，避免出现焊穿、虚焊、焊缝余高不均的问题。

　　机架正面设置了内凹式的电气安装腔，腔体内预留了PLC、焊接电源、气路控制阀组的安装位置，腔体门板上开设矩阵式散热通孔，既可以保证设备长时间运行时内部电气元件的散热需求，又能避免焊接飞溅、车间粉尘直接进入腔体内部损坏元件，门板采用快拆式铰链连接，日常维护时不需要额外工具就能打开门板检修线路和气路。设备操作侧设置了两个伸出式的安全扶手，扶手高度距离地面1100mm，符合人工操作的人机工程学高度，操作人员站在工位上可以自然扶住扶手完成工件上下料、参数微调的操作，不需要过度弯腰或者抬手，长时间作业也不容易产生疲劳。焊枪位置还预留了氩气管路、冷却水路的走线拖链，所有管线都内置在拖链内部随进给机构同步移动，不会出现管线拉扯、外露刮蹭的问题，拖链的弯曲半径设置为75mm，完全适配气管、水管的最小弯曲半径要求，延长管线的使用寿命。

　　从设计逻辑上，这套设备没有采用复杂的多轴联动结构，所有运动部件都采用市面上通用的标准件，导轨、丝杠、气动元件、锁紧手柄都可以直接从常规五金渠道采购替换，后期维护成本极低，不需要定制特殊备件。双工位的布局可以让操作人员在其中一个工位进行焊接作业的同时，在另一个工位完成待焊工件的装夹和已焊工件的拆卸，将设备的空载等待时间压缩到最低，相比单工位焊接设备，综合作业效率可以提升40%以上。设备的焊接区域没有设置全封闭的防护舱，而是在焊枪移动路径两侧预留了防护挡板的安装位，用户可以根据自身车间的安全防护要求，加装透明防弧光挡板，既可以阻挡TIG焊接产生的弧光对周边操作人员的影响，又不会妨碍操作人员观察焊缝的实时成型状态，方便及时调整焊接参数。

　　机架的顶部设置了焊枪调节支架，支架具备X/Y/Z三个方向的手动微调功能，微调行程各为50mm，操作人员可以根据工件的实际焊接位置，精准调整焊枪与工件表面的距离和角度，保证钨极与焊缝的对中精度，焊枪夹头采用快换式结构，更换不同规格的焊枪或者调整钨极伸出长度时，只需要松开夹头的锁紧旋钮就能完成操作，不需要拆卸多余的结构件。设备的气动系统配置了独立的油水分离器，可以过滤压缩空气中的水分和杂质，避免气动元件因为气源杂质出现卡滞、漏气的问题，气路压力调节范围在0.2MPa到0.8MPa之间，可根据不同工件的顶紧需求调整顶紧力，防止顶紧力过大导致薄壁工件变形，或者顶紧力不足导致工件焊接过程中出现移位。

　　整套结构的受力经过反复校核，机架方通的壁厚选择5mm规格，在满负载装夹100kg工件的情况下，机架的最大变形量不超过0.03mm，完全可以保证焊接过程中工件的位置稳定性，不会因为机架震颤导致焊缝偏移。所有外露的金属结构件都做了发黑或者喷塑处理，既可以抵御车间环境中的焊接飞溅、潮气侵蚀，延长设备的使用寿命，外观也整洁规整，符合工业设备的视觉设计要求。
