单头圆柱蜗杆传动件三维结构设计

　　在各类需要大传动比、低噪音运行的传动场景中，这类蜗杆零件是核心啮合构件，常见于中小型减速装置、分度机构、输送线驱动单元以及需要反向自锁的起重设备传动链路中，和配对蜗轮组成交错轴传动副，通常两轴空间交错角为90度，能在单级传动下实现8到80的传动比，部分重载场景下传动比可做到更高，相比多级圆柱齿轮减速结构，单级蜗杆副的结构更紧凑，占用安装空间更小，运行过程中啮合齿面为线接触，传动平稳性远优于直齿圆柱齿轮，冲击载荷小，运行噪音低，同时当蜗杆导程角小于啮合轮齿间当量摩擦角时，机构可实现反向自锁，即只能由蜗杆带动蜗轮转动，蜗轮无法驱动蜗杆回转，这一特性在起重类设备中可起到安全防护作用，避免负载下坠引发安全事故。

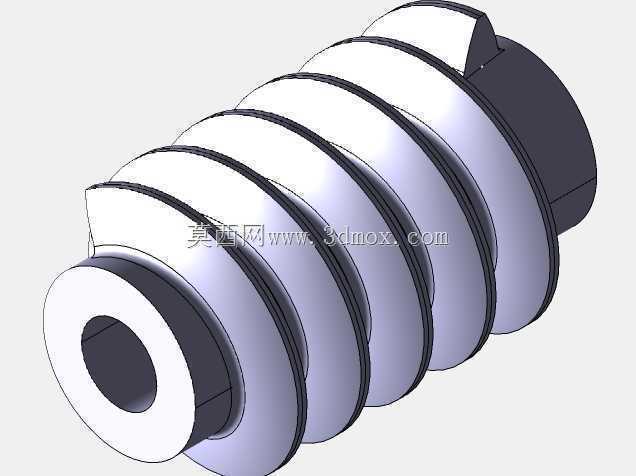

　　从结构设计层面看，该蜗杆采用阿基米德圆柱蜗杆型面设计，加工工艺性较好，普通车床即可完成齿面切削，无需专用复杂刀具，适合中小批量生产场景。整体结构分为啮合齿段、两端安装轴段三个部分，齿段采用等导程单头设计，齿形沿轴向截面为直线齿廓，法向齿厚经过修型处理，可补偿装配误差带来的啮合偏载，降低齿面局部接触应力，提升零件使用寿命。两端轴段设计有同轴的中心通孔，一方面可减轻零件整体重量，降低转动惯量，提升传动响应速度，另一方面通孔可穿装拉紧轴，实现蜗杆在传动轴上的轴向固定，也可作为润滑介质的流通通道，让啮合过程中带压润滑油可通过孔道渗透到啮合齿面，改善齿面润滑条件，降低磨损速率。齿段两端设置有轴肩结构，可作为安装定位基准，装配时轴肩端面贴合轴承内圈端面，实现蜗杆的轴向定位，控制轴向窜动量在0.02到0.05毫米范围内，避免啮合过程中出现齿面偏磨、传动间隙过大的问题。

　　设计过程中需要重点把控几个核心参数边界：首先是蜗杆的轴向模数，需要和配对蜗轮的端面模数保持一致，且齿形角匹配，否则无法正常啮合；其次是导程角的选取，需要结合传动效率和自锁需求平衡，导程角越大传动效率越高，但自锁性能会下降，无自锁需求的通用减速场景导程角通常取15度到30度，需要自锁的场景导程角需控制在3.5度到6度之间；再者是齿面粗糙度要求，啮合齿面的粗糙度需要控制在Ra1.6以下，降低齿面摩擦系数，减少运行过程中的发热和磨损，轴段安装轴承的位置粗糙度需控制在Ra0.8以下，保证轴承内圈和轴段的配合精度，避免跑圈问题。

　　从安装边界来看，该蜗杆的两端轴段为标准圆柱轴径，适配深沟球轴承或者圆锥滚子轴承安装，轴承选型需根据传动负载的径向力和轴向力大小确定，安装时两轴承座的同轴度公差需控制在0.02毫米以内，避免蜗杆安装后出现挠曲变形，导致齿面接触不良。蜗杆的轴向安装间隙需要通过端盖垫片调整，保证常温运行状态下有0.1到0.2毫米的热膨胀间隙，避免长时间运行温升后轴段伸长顶死轴承。啮合装配时需要调整蜗杆和蜗轮的中心距，保证齿面接触斑点沿齿高方向不小于60%，沿齿长方向不小于70%，且接触斑点位于齿面中部偏啮入端位置，这样可保证满载运行时齿面受力均匀，不会出现局部过载点蚀的问题。

　　在实际应用选型时，需要根据设备的输入转速、输出扭矩、负载特性、工作环境温度等参数确定蜗杆的材料和热处理工艺，一般中低速轻载场景可采用45号钢调质处理，齿面高频淬火硬度达到HRC45到50即可满足使用要求；重载高速场景则需要采用20CrMnTi等合金渗碳钢，渗碳淬火后齿面硬度达到HRC58到62，芯部保持足够韧性，可承受较大冲击载荷。润滑方式的选择也和运行参数匹配，滑动速度小于3米每秒的场景可采用油浴润滑，油位高度淹没蜗杆最低处一个齿高即可；滑动速度更高的场景则需要采用喷油润滑，通过油泵将过滤后的润滑油直接喷射到啮合齿面，带走摩擦产生的热量和磨屑，延长零件使用寿命。
