汽车变速器排挡用斜齿传动齿轮结构

　　这款斜齿传动齿轮主要应用于乘用车辆手动变速器的排挡动力传递路径中，是换挡机构与传动输出端衔接的核心受力零件，日常工况下需要承担挡位切换瞬间的扭矩冲击，以及恒定转速下的持续动力传输任务。从实际装车场景来看，该齿轮安装在变速器中间轴与输出轴的对应挡位啮合位，换挡时同步器齿套推动结合齿圈与该齿轮的内花键啮合，将中间轴传递的发动机扭矩通过轮齿啮合传导至输出轴，最终驱动车辆行驶。

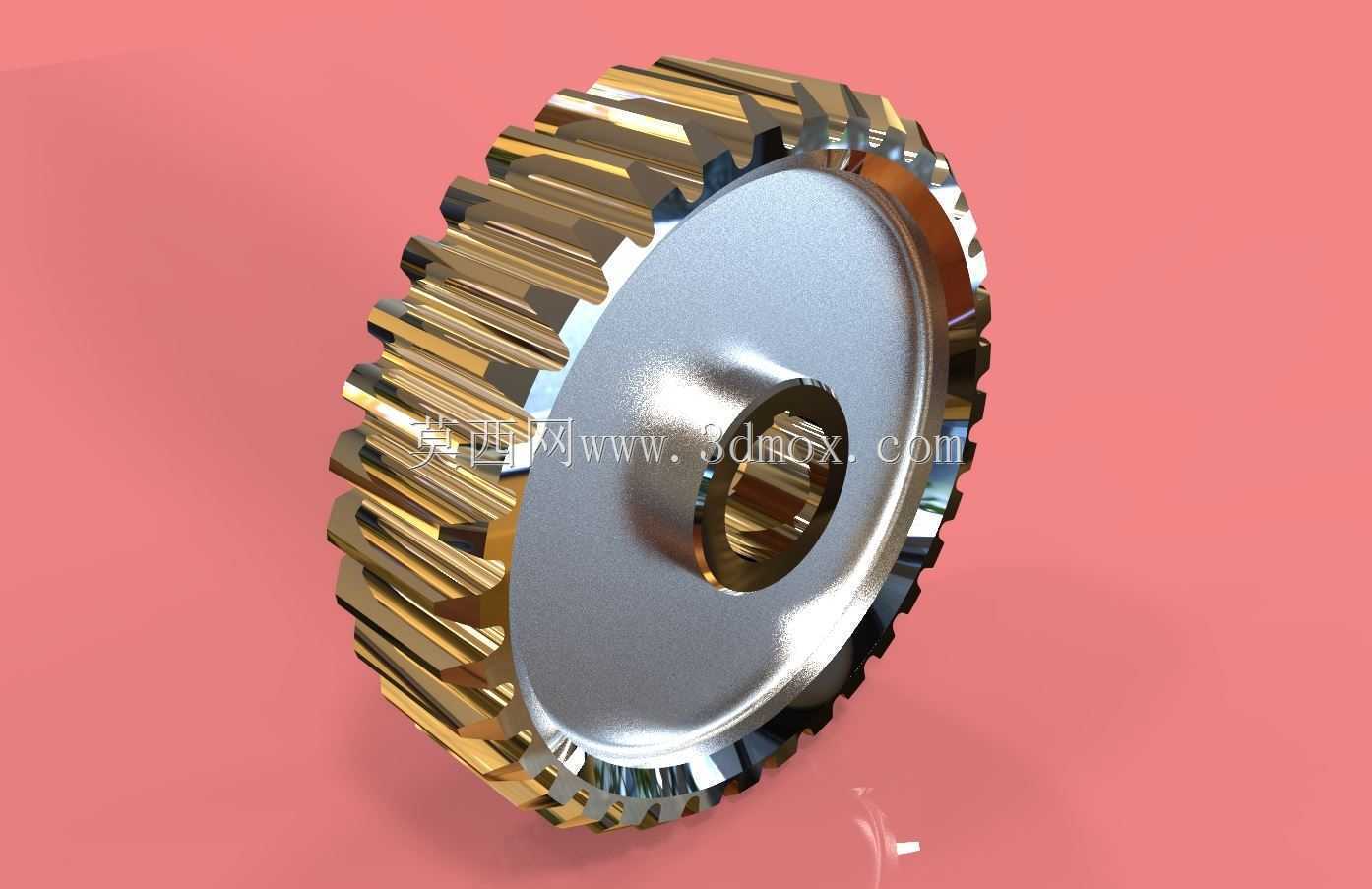

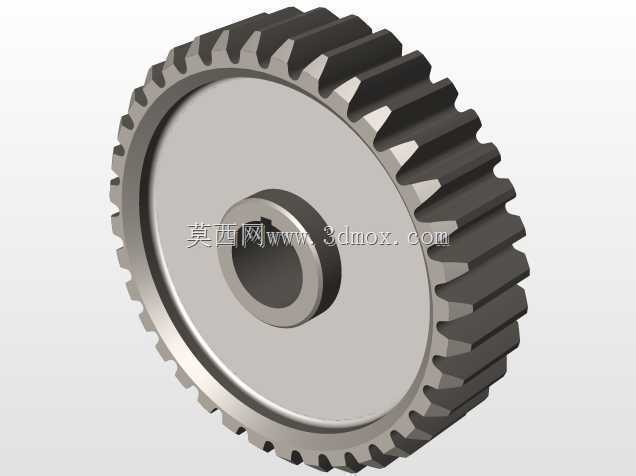

　　设计层面首先考虑的是斜齿结构的啮合特性，相比直齿齿轮，斜齿的轮齿进入啮合是渐进式接触，重合度更高，能有效降低高速传动时的啮合噪音与冲击载荷，适配乘用车日常行驶中频繁的转速波动工况。齿轮主体采用盘式结构，外缘为连续的斜向轮齿，齿向角度经过匹配对应挡位的传动比设定，保证啮合时的接触应力均匀分布在齿面，避免局部应力集中导致的齿面点蚀或断齿问题。中心位置设置内花键孔，花键的齿形与配合轴的外花键完全匹配，采用大径定心的配合方式，保证传动过程中齿轮与轴的同轴度，减少高速旋转时的径向跳动量。

　　齿轮的端面设计有环形减重凹槽，在保证轮齿根部与内花键之间的壁厚满足强度要求的前提下，去除多余的实体材料，降低齿轮自身的转动惯量，减少换挡时同步器需要克服的旋转惯性力，提升换挡操作的顺畅度。轮齿的齿顶与齿根都做了对应的圆角过渡处理，齿顶圆角避免啮合时的齿顶刮擦，齿根圆角则降低应力集中系数，提升齿轮的弯曲疲劳强度，应对车辆急加速、急减速时的瞬时大扭矩冲击。

　　安装边界方面，齿轮的轴向定位依靠两侧的卡簧与轴肩实现，齿轮两端面的平面度公差控制在0.02mm以内，保证与同步器齿毂、轴向定位垫片的贴合度，避免长期运行后出现轴向窜动。齿轮的齿部精度等级按照GB/T 10095的7级精度加工，齿面经过表面硬化处理，硬度达到HRC58-62，芯部保持足够的韧性，兼顾齿面耐磨性能与整体抗冲击能力。实际装配时需要注意齿轮的安装方向，斜齿的旋向必须与配对啮合齿轮的旋向相反，保证啮合时的轴向力方向符合变速器轴承的承载设计，避免额外的轴向载荷加剧轴承磨损。

　　在变速器的实际运行过程中，该齿轮在非对应挡位时处于空转状态，仅当换挡操作触发对应挡位结合时才会与轴同步旋转传递扭矩，因此设计时也考虑了空转状态下的润滑需求，齿轮端面的凹槽结构可以储存部分变速器齿轮油，在轮齿啮合时形成稳定的油膜，减少齿面的干摩擦损耗，延长零件的使用寿命。针对排挡操作时的换挡冲击，齿轮内花键的入口端做了倒角导向设计，方便同步器结合齿圈的顺畅切入，减少换挡卡滞的概率，提升驾驶者的操作手感。
