襟翼系统配套活塞传动组件结构

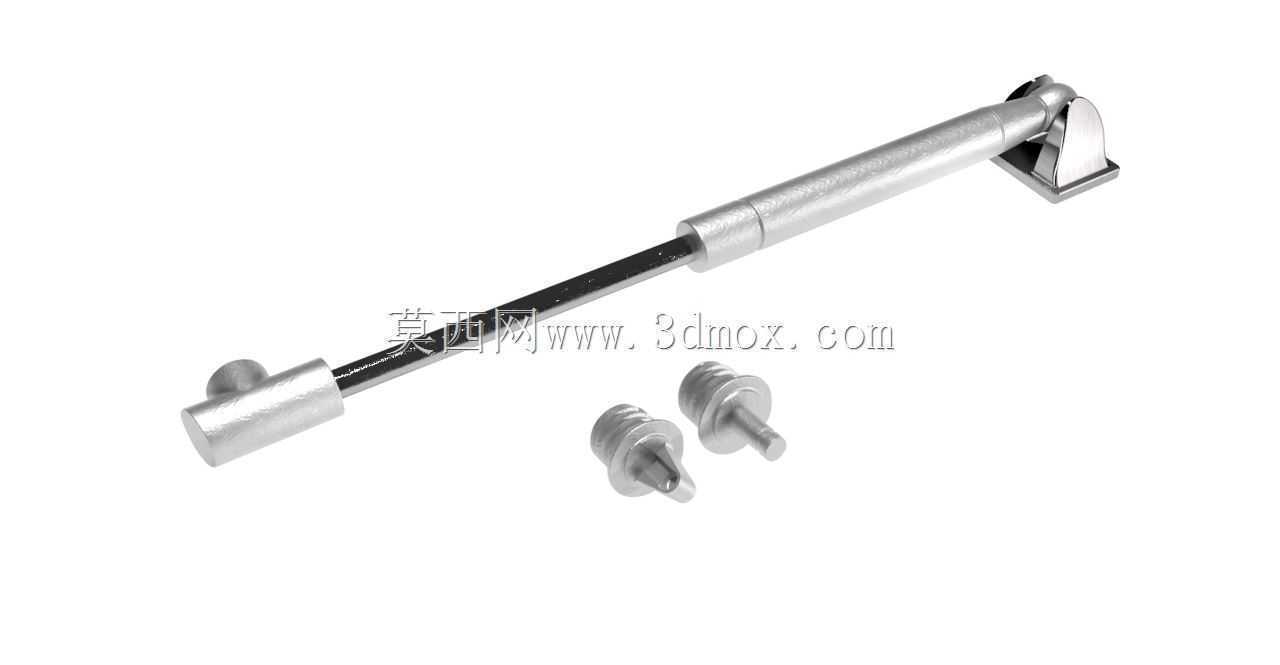

　　这套活塞组件最初是为了补足襟翼动作机构的动画演示逻辑做的结构还原，实际落地到工程场景里，这类带侧装固定端的活塞结构，多用于小型气动执行回路里，承担直线往复的动力输出，尤其是在需要小行程、稳定推力的工位上，比如柜体类设备的门体缓动支撑、小型风道挡板的启闭驱动，都能看到同结构原理的部件应用。从结构设计逻辑来看，整个组件拆分了缸体主杆、端侧固定铰座、两个配套限位阀芯三个独立部分，主杆部分做了阶梯轴式的变径处理，靠近输出端的杆径做了收窄，既可以降低往复运动时的摩擦接触面积，也能在杆体内部预留密封件的安装槽位，避免运动过程中出现压力泄漏。端侧的铰座做了带安装孔的折弯结构，安装时可以通过螺栓直接固定在设备的安装基准面上，

　　铰座和缸体的连接位置预留了转动间隙，允许缸体在小角度范围内自适应调整，抵消安装面的平行度误差，避免运动过程中出现卡滞。两个配套的阀芯零件，头部做了锥形密封面，尾部带外螺纹结构，装配时可以通过螺纹旋入深度调整阀芯和缸体内腔的配合间隙，控制气路的通断行程，不需要额外加装调整垫片，降低装配时的调校难度。从安装边界来看，主缸体完全伸出时的总长度适配常规小型柜体的内部安装空间，固定端的两个安装孔孔距符合通用五金配件的安装孔位标准，不需要额外在安装基体上重新打孔适配，替换现有同规格支撑件时可以直接对位安装。设计过程中特意把所有配合面的公差做了合理放宽，非配合面的外形做了圆弧过渡处理，既减少了加工时的切削量，

　　也避免安装调试过程中尖锐棱边划伤操作人员。实际选型参考时，这类活塞结构的推力输出和缸体内径直接相关，这套结构的缸体内径适配常规低压气动回路的压力范围，不需要额外配置高压气源，在常规工厂的压缩空气管网压力下就能稳定输出额定推力，运动过程中杆体的径向跳动量控制在很小的范围内，不需要额外加装导向套就能保证运动直线度。和常规的刚性支撑件不同，这套活塞组件在运动到行程端点时，依靠内部的缓冲结构可以降低冲击噪音，用在需要频繁启闭的工位上，能有效降低部件碰撞产生的异响，也能延长整个执行机构的使用寿命。拆分的三个独立零件都可以单独更换，日常维护时如果出现密封件磨损或者阀芯密封面损伤，不需要更换整个组件，只需要拆解对应部位更换损耗件即可，大幅降低后期维护成本。结构建模过程中，所有的装配配合关系都按照实际装配逻辑做了约束，转动副、移动副的运动范围都和实际工况保持一致，用来做机构运动仿真时，可以直接还原真实的动作过程，不需要额外调整运动参数。
