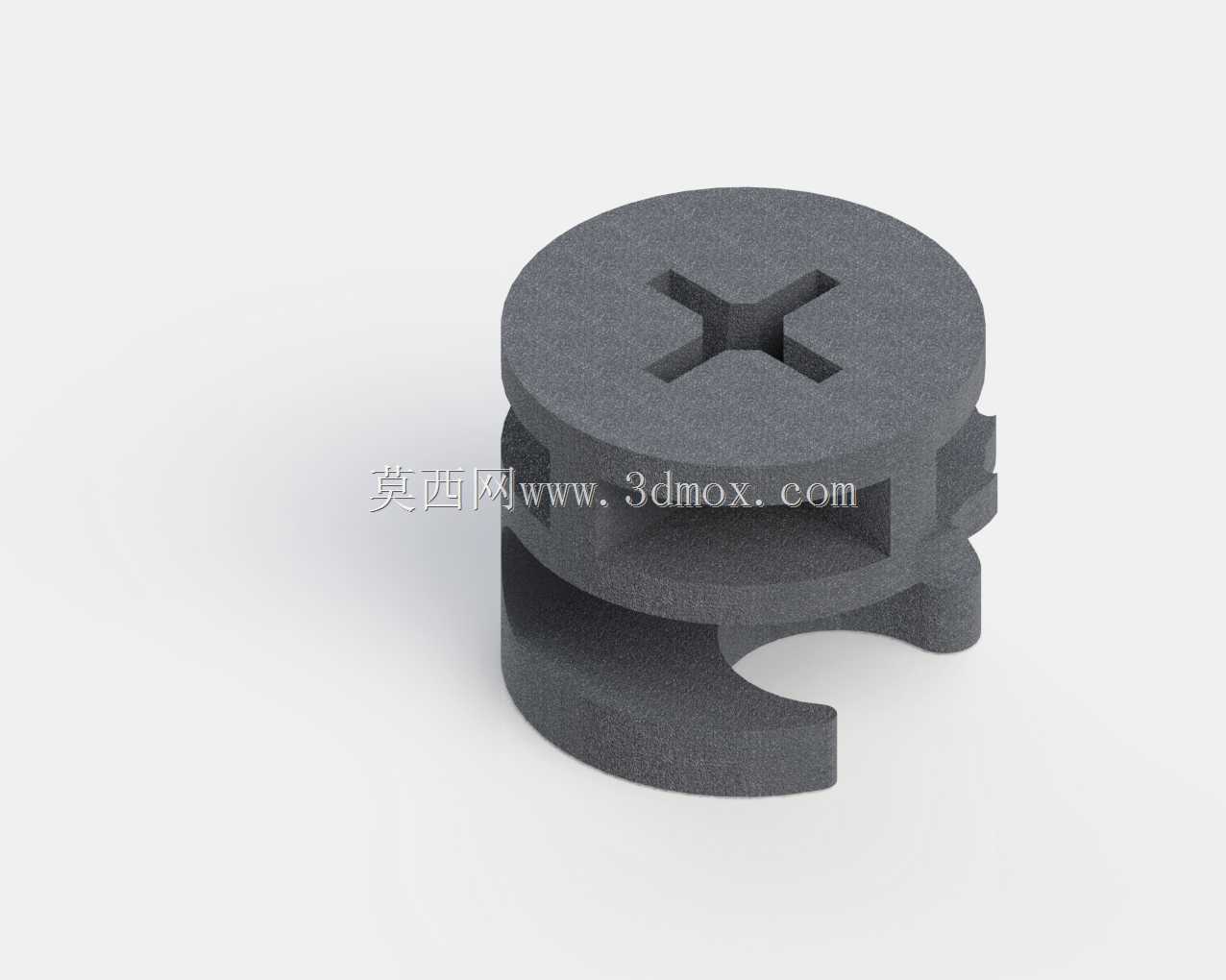

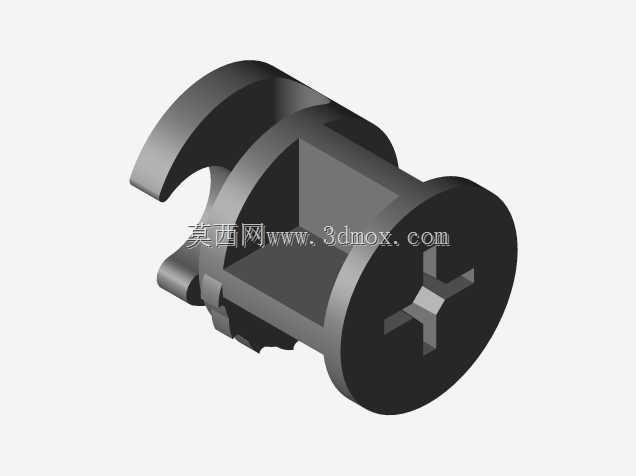

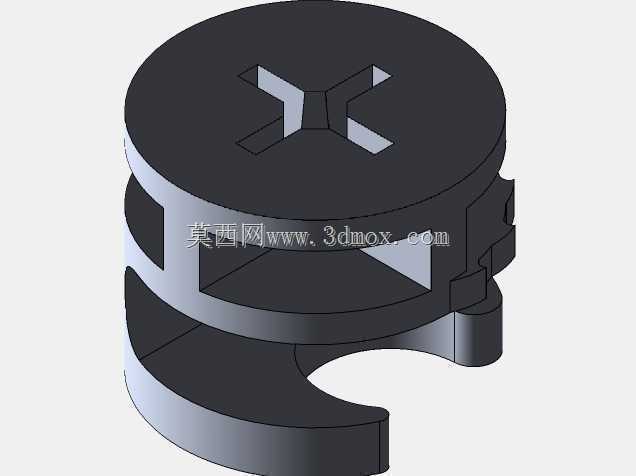

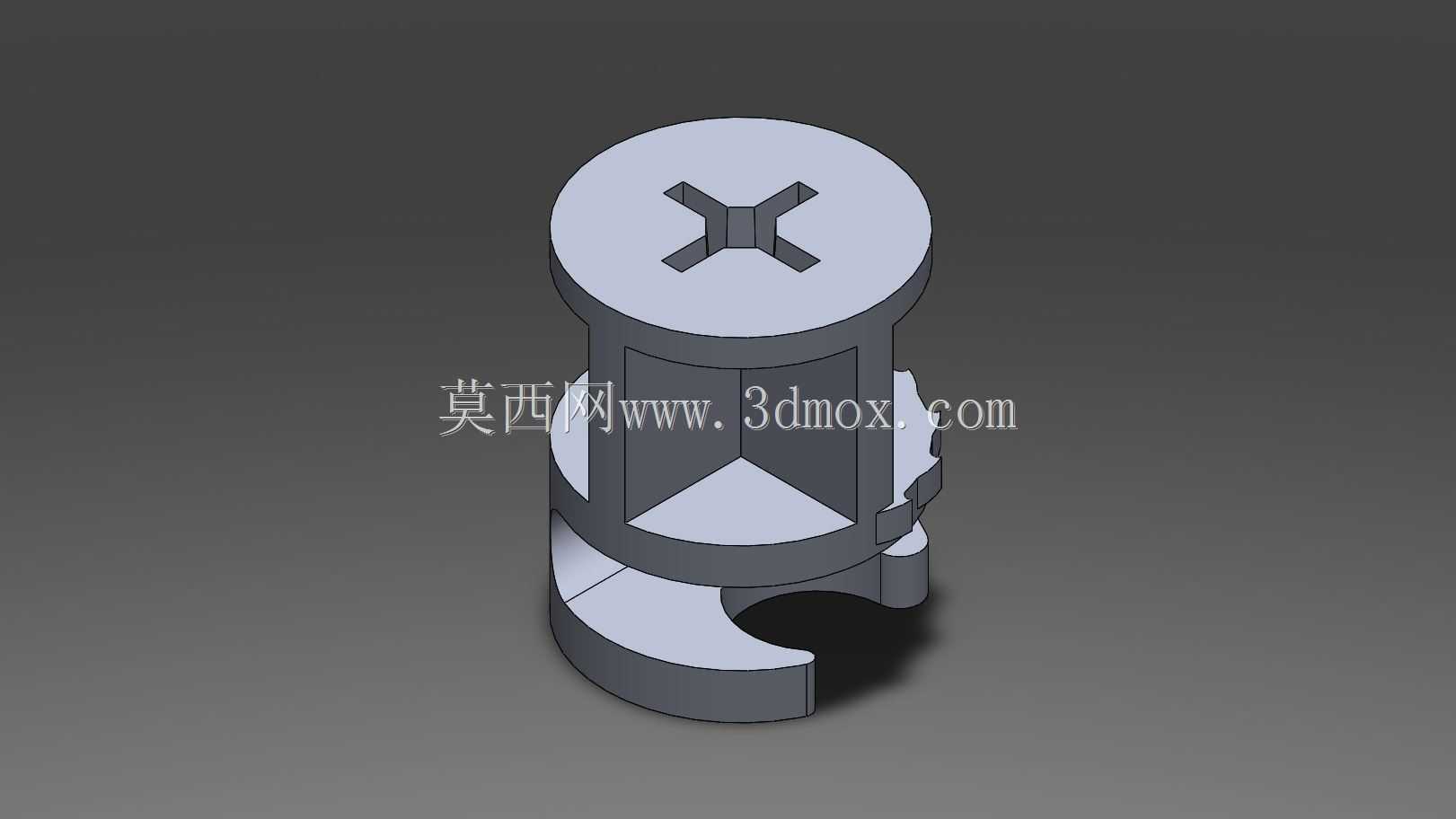

在工装夹具定位、小型机电设备行程限位、模具快换结构的日常设计场景里,这类带横向偏心结构的弹簧柱塞是很容易被忽略但实用性极强的小零件,很多刚入行的结构设计师做定位方案时,总优先选标准圆柱头弹簧柱塞,遇到安装空间受限、需要侧向卡紧的工况就卡壳,其实这种带横向偏心卡口、顶部十字槽的结构,刚好能解决不少窄空间里的定位锁紧需求。
从实际使用逻辑来看,常规弹簧柱塞的伸缩方向和安装轴线是完全重合的,锁紧力只能沿轴向输出,而这个结构在柱塞本体下半段做了半圆弧偏心卡口,当柱塞沿安装孔轴向伸缩时,偏心卡口会同步产生横向的位移量,这个位移量不需要太大,通常1.5-3mm就足够完成对侧向销轴、卡槽的卡合锁紧,不需要额外布置横向的顶紧机构,能把整个定位组件的径向安装尺寸压缩30%以上,很适合用在小型快换工装、便携式设备的卡扣结构里。
顶部做十字槽而不是常见的一字槽或者内六角,主要是考虑手动调节的场景,不管是用十字螺丝刀还是日常随手能找到的硬币、硬质卡片,都能拧动柱塞调整预压行程,不需要专门配套工具,在现场调试、快速换型的生产场景里,这种设计能减少工具适配的麻烦,降低一线操作人员的调整门槛。柱塞本体的外圆是标准圆柱面,安装时直接在安装基体上加工对应公差的光孔即可,不需要额外做防转结构——因为下半段的偏心卡口在工作状态下会卡在被固定件的卡槽里,本身就限制了柱塞的周向转动,省掉了紧定螺钉、防转销这类附加零件,进一步简化了安装结构。
设计这类柱塞的时候,首先要明确安装边界:外圆直径通常根据锁紧力需求选4-12mm区间,整体长度要匹配安装孔的深度,预留出弹簧压缩的行程余量,一般行程不超过外圆直径的1/2,避免弹簧压并后出现卡死;偏心卡口的圆弧半径要和被卡合的销轴半径匹配,单边间隙控制在0.1-0.2mm,间隙太大锁紧后会有旷量,间隙太小则容易出现卡滞,装配时涂少量润滑脂就能保证长期伸缩顺畅。顶部十字槽的深度要控制在1-1.5mm,太深会削弱柱塞头部的结构强度,频繁拧动容易出现槽口崩裂,太浅则容易打滑,没法传递足够的扭矩调整预紧力。
从功能特性来说,这种偏心结构的弹簧柱塞同时具备轴向弹性顶紧和横向卡合锁紧的双重作用,在小型检测夹具的工件定位场景里,工件放入定位槽后,柱塞在弹簧力作用下伸出,偏心卡口自动卡入工件侧边的定位销,既可以限制工件的轴向窜动,也能防止工件在检测过程中出现横向移位,不需要额外设置夹紧机构,取放工件的时候只需要用螺丝刀拧动柱塞头部,压缩弹簧让偏心卡口脱离定位销,就能直接取出工件,操作效率比传统的螺栓压紧结构高很多。在小型消费电子设备的电池仓卡扣、便携工具箱的锁扣结构里,这种结构也能替代传统的塑料卡扣,金属材质的柱塞耐磨性能更好,长期反复使用不会出现塑料卡扣常见的断裂、弹性失效问题,使用寿命能提升数倍。
建模的时候要注意几个容易出错的细节:偏心卡口的位置要和顶部十字槽的其中一个槽对齐,方便操作人员通过槽的位置判断卡口的朝向,调试的时候不用把柱塞拆出来就能知道卡合位置;弹簧安装腔的内径要比弹簧外径大0.3-0.5mm,给弹簧伸缩留出足够的偏移空间,避免弹簧压缩时和腔壁摩擦产生异响或者卡滞;柱塞下半段的缺口边缘要做0.2mm的倒角,防止装配时刮伤安装孔内壁,也能让卡口卡入销轴的时候更顺滑,不会出现硬顶卡滞的情况。另外要注意,这种偏心结构的柱塞不适合用在大冲击力的重载锁紧场景,因为偏心卡口的受力截面比整圆结构小,重载下容易出现变形,更适合用在定位、轻载锁紧的工况,选型时要根据实际受力情况计算卡口的剪切强度,预留足够的安全系数。
