龙门式数控板材加工雕刻设备结构

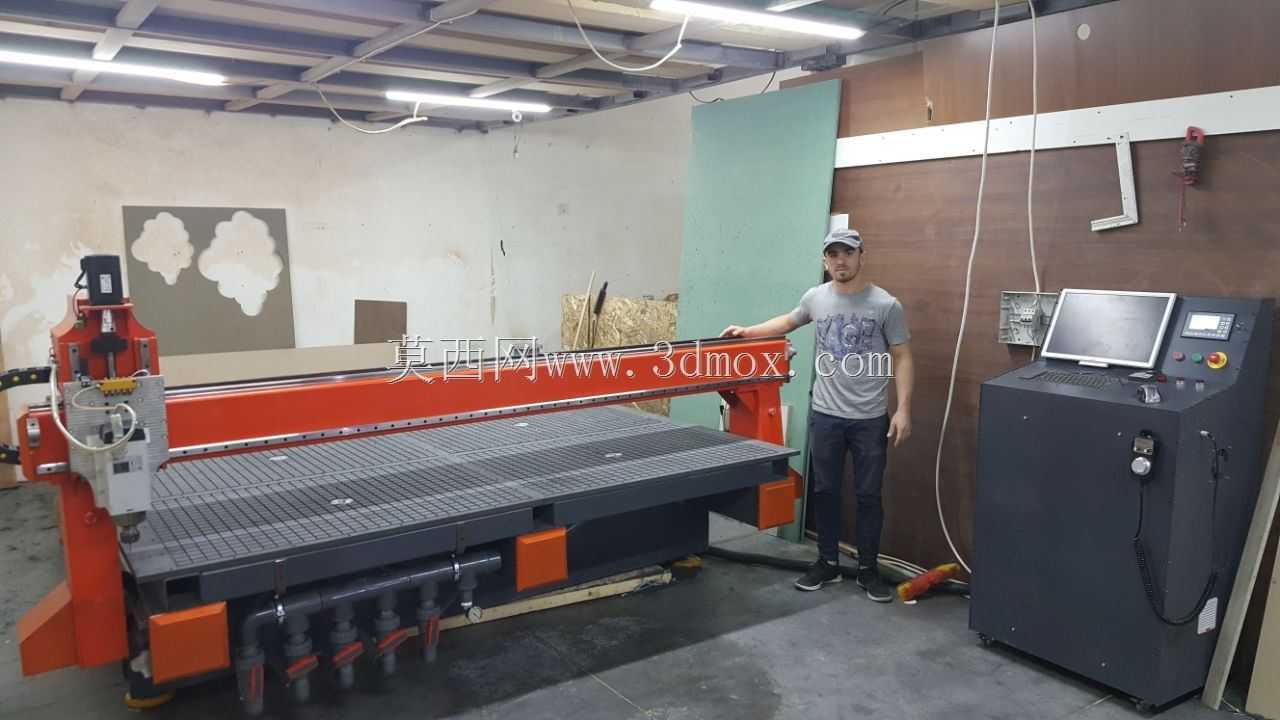

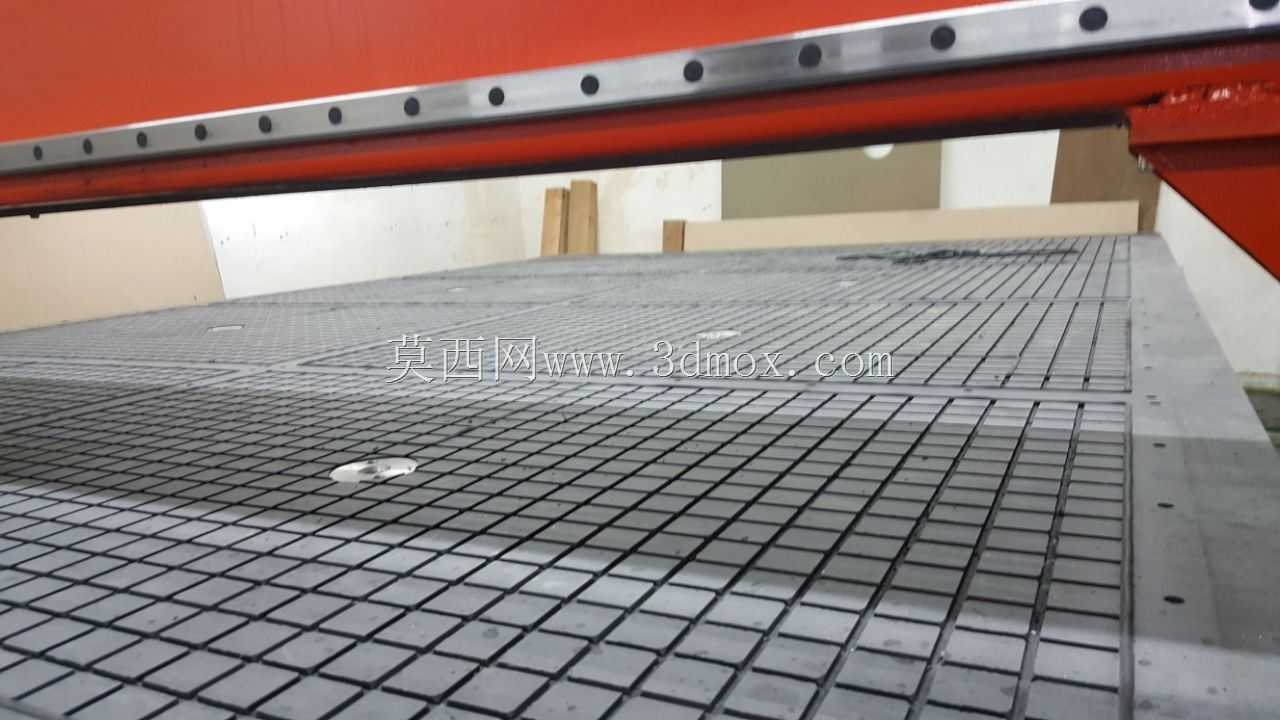

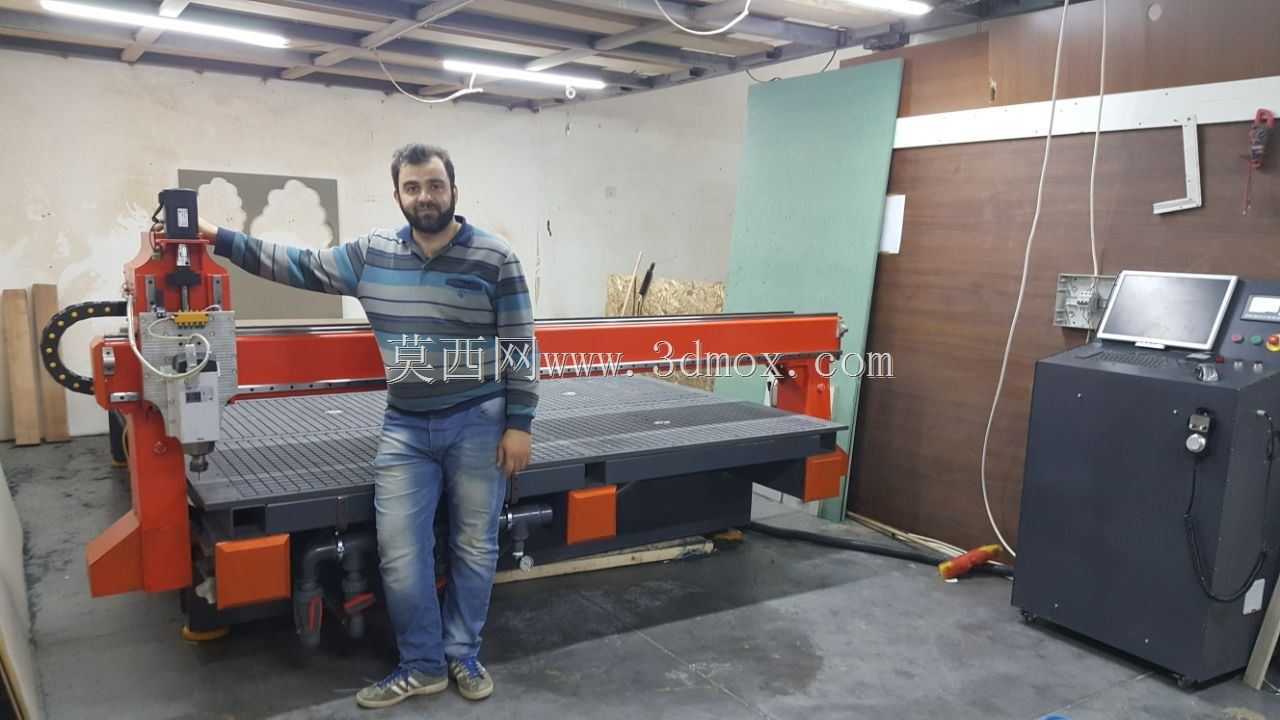

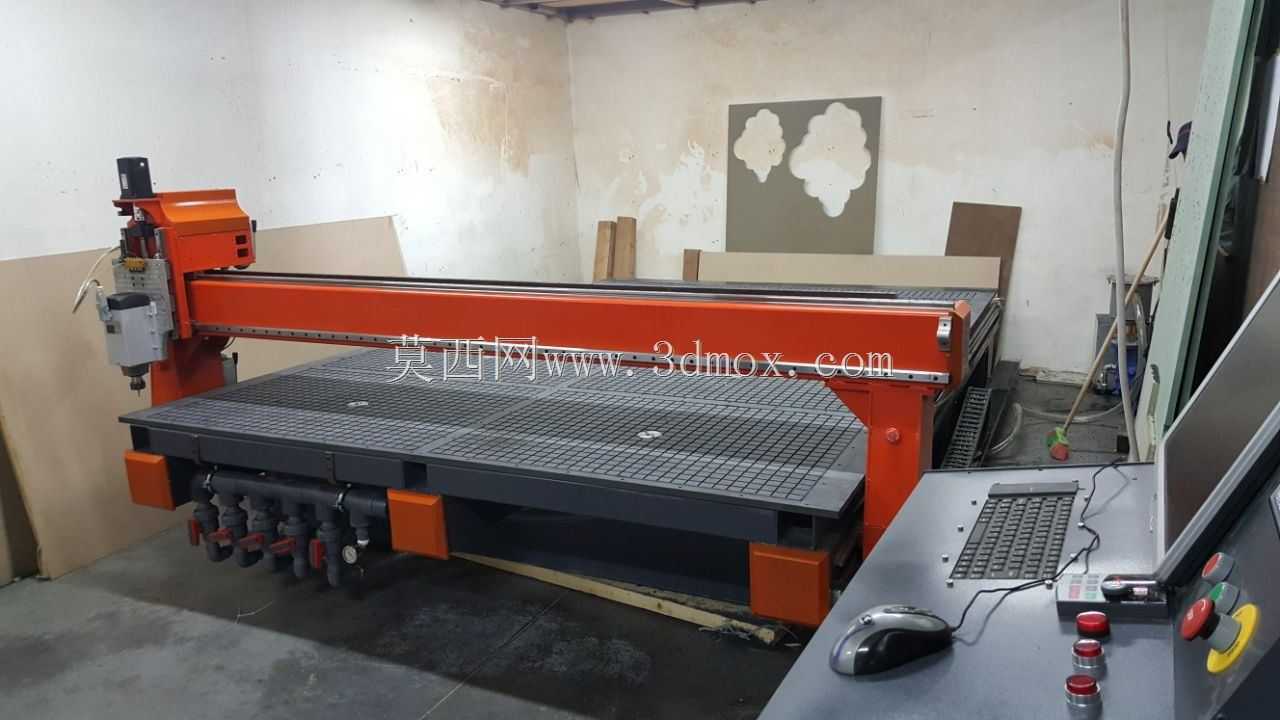

　　这款龙门移动式数控加工设备，主要面向非金属板材、轻金属板材的平面铣削、雕刻、切割加工场景，常见于广告标识制作、家具板材雕花、工艺礼品加工、小型五金零件批量铣削等生产环节，可适配不同材质的加工需求，通过更换对应刀具完成开槽、打孔、轮廓切割、表面浮雕等多类工序，替代传统人工划线、手动铣切的作业模式，大幅提升异形轮廓加工的精度一致性。从结构设计逻辑来看，设备采用固定工作台搭配移动龙门的架构，工作台面为整体平整加工面，可通过压板、真空吸附条等工装固定不同尺寸的待加工板材，龙门横梁沿床身两侧的直线导轨做Y向进给运动，主轴滑座沿横梁导轨做X向进给运动，主轴自身沿滑座导轨做Z向垂直进给，三个轴向的传动均采用精密滚珠丝杠搭配伺服驱动的方案，

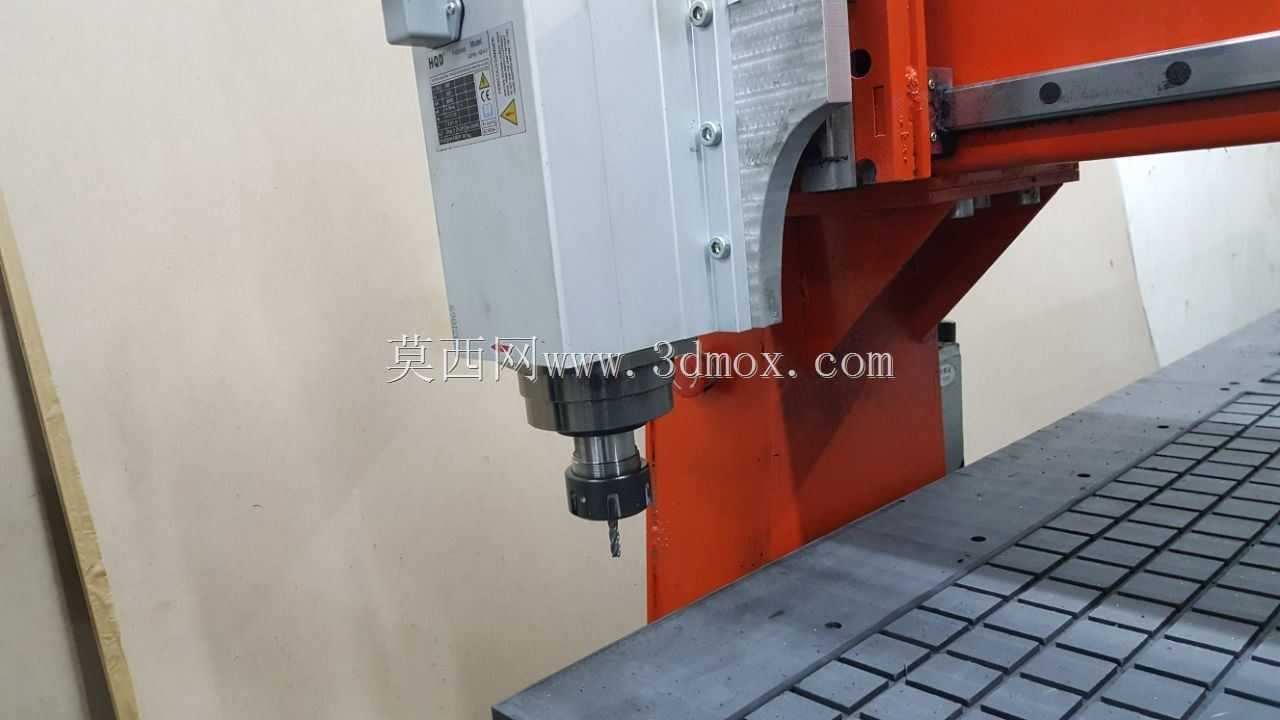

　　保证进给过程的平稳性与定位精度，避免传动间隙带来的加工误差。床身部分采用方管焊接框架结构，焊接后经过时效处理消除内应力，底部配置可调式减震垫铁，安装时可通过调整垫铁高度找正工作台水平，无需额外浇筑复杂地基，适配中小型加工车间的场地布置条件，设备整体占地边界可覆盖常规2.5米幅宽、3.7米长度的板材加工范围，工作台面离地高度符合人工上下料的操作习惯，减少操作人员长时间作业的疲劳感。主轴部分采用高速风冷电主轴，可根据加工材质调整转速区间，主轴端面配置标准刀具夹头，可快速更换不同直径的铣刀、雕刻刀、切割刀，Z轴行程可满足常规板材加工的深度需求，同时主轴安装座配有防尘折布，避免加工过程中产生的切屑、粉尘进入导轨与丝杠传动副，

　　延长核心传动部件的使用寿命。设备两侧的龙门驱动端配有行程限位开关与硬限位挡块，防止超程运行带来的结构碰撞，横梁的导轨安装面经过精密铣削与刮研处理，保证X向导轨的平行度，避免滑座运行过程中出现卡顿、爬行问题。电气控制柜体集成在床身侧方，走线均采用拖链防护，避免运动过程中线缆磨损，操作面板可根据车间布局调整放置位置，方便操作人员在上下料、对刀过程中随时调整设备状态。在实际选型适配过程中，这类设备的加工幅面可根据生产需求调整，当前结构的X向有效行程覆盖2.5米加工宽度，Y向有效行程覆盖3.7米加工长度，可满足绝大多数常规尺寸板材的整板加工需求，无需多次拼接装夹，减少装夹定位带来的误差。床身底部的支撑脚分布经过受力计算，

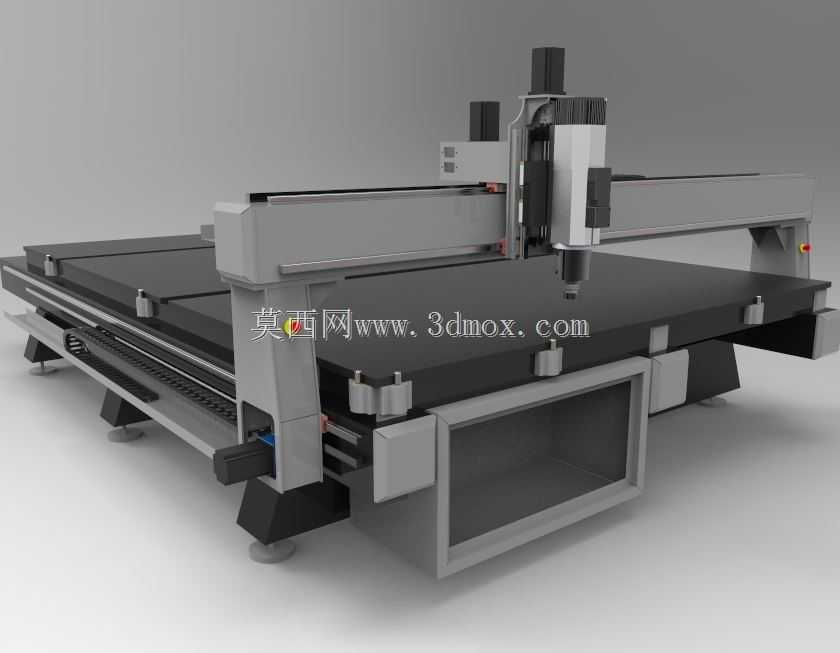

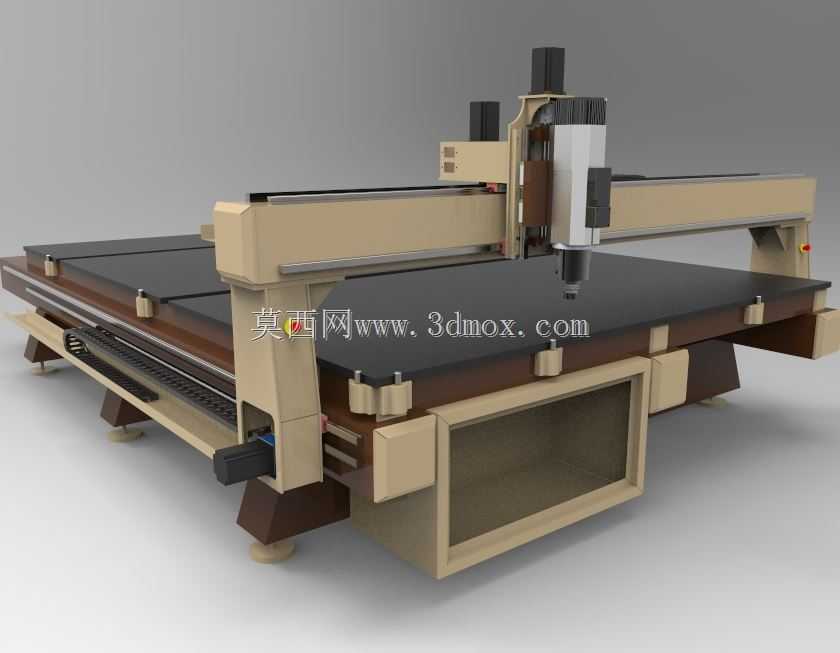

　　在龙门移动至Y向两端极限位置时，整体设备的重心仍落在支撑范围内，不会出现倾翻风险，同时垫铁的减震设计可吸收主轴高速切削过程中产生的振动，避免振动传递到工作台面影响加工表面质量。设备的润滑系统采用集中自动润滑方案，可定期对各轴向导轨、丝杠加注润滑脂，减少日常维护的工作量，避免人工注油不及时导致的传动部件磨损。从建模细节来看，各部件的装配关系完全按照实际加工装配工艺搭建，导轨与安装面的连接螺栓、丝杠支座的固定结构、拖链的安装位置、主轴的冷却风道等细节均做了还原，可直接作为同类设备改型设计的参考基础，也可用于加工前的动作仿真验证，检查各轴向运动过程中是否存在结构干涉，提前排查设计阶段的潜在问题。针对板材加工过程中产生的粉尘问题，结构上预留了除尘接口安装位置，可在主轴侧方安装吸尘罩，连接工业除尘设备后及时吸走加工产生的切屑粉尘，既改善车间作业环境，也避免粉尘堆积在导轨面影响运动精度。龙门横梁的截面采用箱型结构设计，在保证整体刚性的前提下减轻自身重量，降低Y向驱动的负载，提升高速进给过程中的响应速度，横梁与两侧滑座的连接面经过配研处理，保证连接刚性，避免切削过程中横梁出现震颤影响加工精度。
