小型多功能铣床改造款三维结构模型

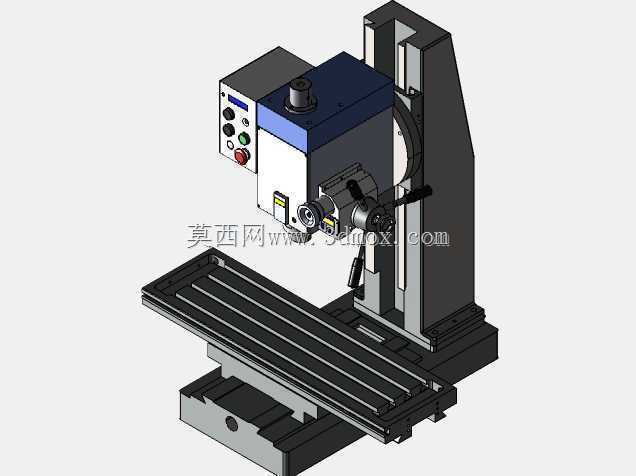

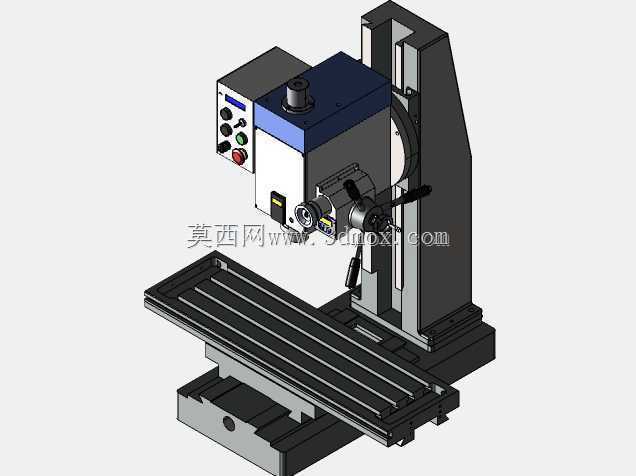

　　这款小型台式铣床的三维结构模型，完整还原了设备经过结构优化后的整体装配关系，对于个人加工工坊、小型零件试制场景的设备选型、改造参考有较强的实用价值。从实际应用场景来看，这类小型铣床主要面向小尺寸金属零件的铣削、钻孔、端面加工需求，常见于模型制作工坊、职业院校实训工位、小型维修车间的零散零件加工场景，相比大型工业铣床，它的占地空间更小，对安装场地的承重、配电要求更低，适合小批量、多品种的柔性加工需求。

　　从功能特性上看，模型还原的结构覆盖了铣床的核心运动单元：主轴进给机构采用了手轮驱动的精细进给结构，刻度盘的分度细节完整呈现，可实现0.02mm级别的手动进给精度，满足小型零件的精加工需求；工作台部分保留了X/Y两个方向的导轨滑动结构，导轨采用燕尾槽配合镶条的经典结构，可通过调整镶条的压紧程度调节导轨配合间隙，平衡运动顺滑度与切削刚性；Z轴方向的升降结构采用立柱导轨配合丝杠传动，可根据加工零件的高度快速调整主轴工作位置，适配不同高度的工件装夹需求。

　　设计思路上，这款模型对应的改造方案重点优化了原设备的刚性不足问题：原机的立柱壁厚较薄，重切削时容易出现振纹，改造后的结构在立柱背部增加了加强筋结构，同时将主轴安装座的连接面从单螺栓固定改为面接触配合多螺栓锁紧，提升了主轴运行时的稳定性；工作台的T型槽尺寸按照通用小型机用平口钳的安装标准设计，槽宽12mm，槽间距63mm，可直接适配市面上多数标准小型工装夹具，无需额外制作转接板；传动部分的丝杠螺母副采用了消间隙结构设计，反向空程量控制在0.05mm以内，可满足简单的轮廓铣削加工需求。

　　外形尺寸与安装边界方面，模型标注的整机轮廓尺寸为长580mm、宽470mm、高720mm，安装时仅需要预留前后各200mm的操作空间，左右各150mm的手柄操作空间，即可满足日常加工的操作需求；设备底部的四个安装脚孔位间距为420mm×320mm，可直接固定在标准的100mm厚木质工作台或者50mm厚的铸铁平台上，不需要额外制作专用安装底座；主轴的端面到工作台面的最大距离为280mm，最小距离为30mm，可装夹的最大工件高度为260mm，工作台的有效行程为X向220mm、Y向100mm、Z向250mm，可覆盖绝大多数小型零件的加工行程范围。

　　从结构细节来看，模型完整呈现了各部件的装配干涉检查结果：主轴的最高转速档位下，皮带轮的防护罩与周围结构的安全间隙为8mm，不会出现运转摩擦问题；各方向的行程限位块位置都做了明确的结构体现，可避免超程运行导致的丝杠脱扣或者导轨脱出问题；润滑通道的预留位置也在模型中有所体现，导轨面、丝杠螺母副的注油孔位置都符合日常维护的操作便利性要求，不需要拆解设备即可完成日常润滑保养。对于需要将这类手动铣床改造为CNC数控铣床的从业者来说，这个模型的结构预留了伺服电机的安装空间：X/Y/Z三个轴的丝杠端部都可以通过加装联轴器连接伺服电机，立柱侧面和工作台端部的平面可直接固定电机安装座，不需要对原有床身结构做大规模的切削加工，大幅降低改造的加工难度与改造成本。
