手冲咖啡玻璃滴滤套装结构设计

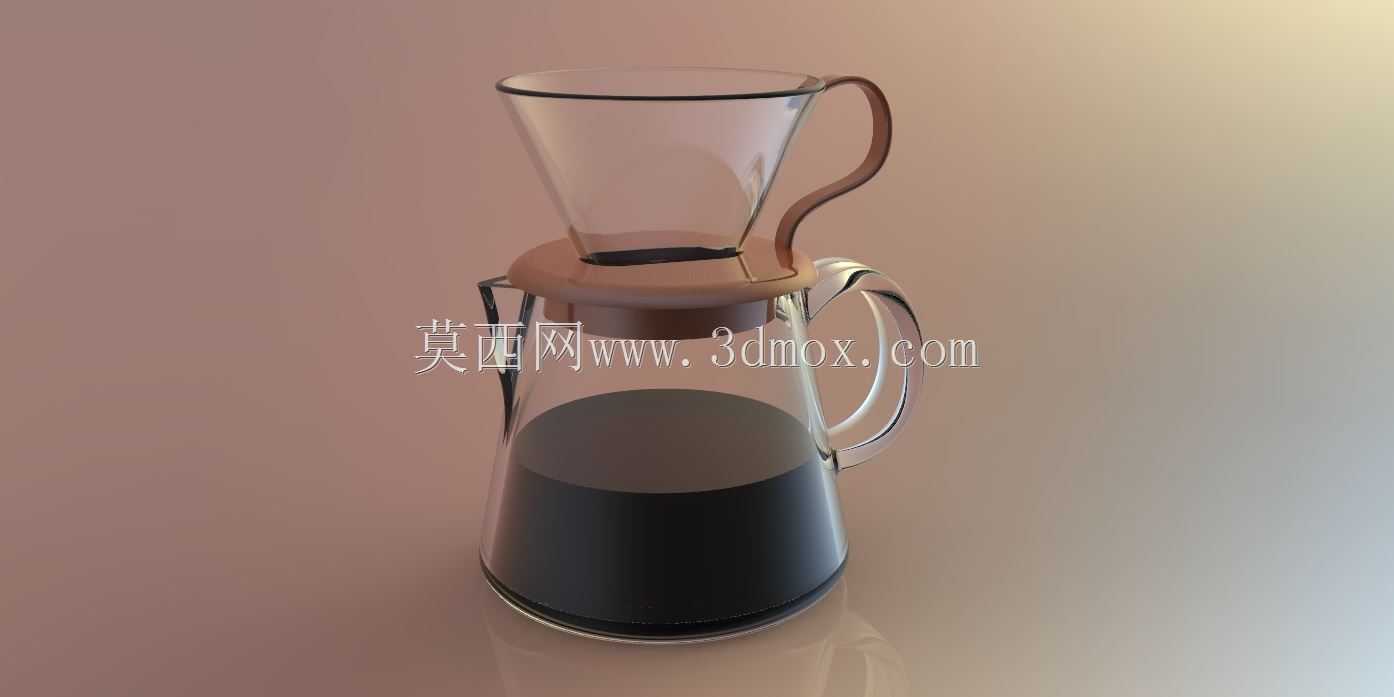

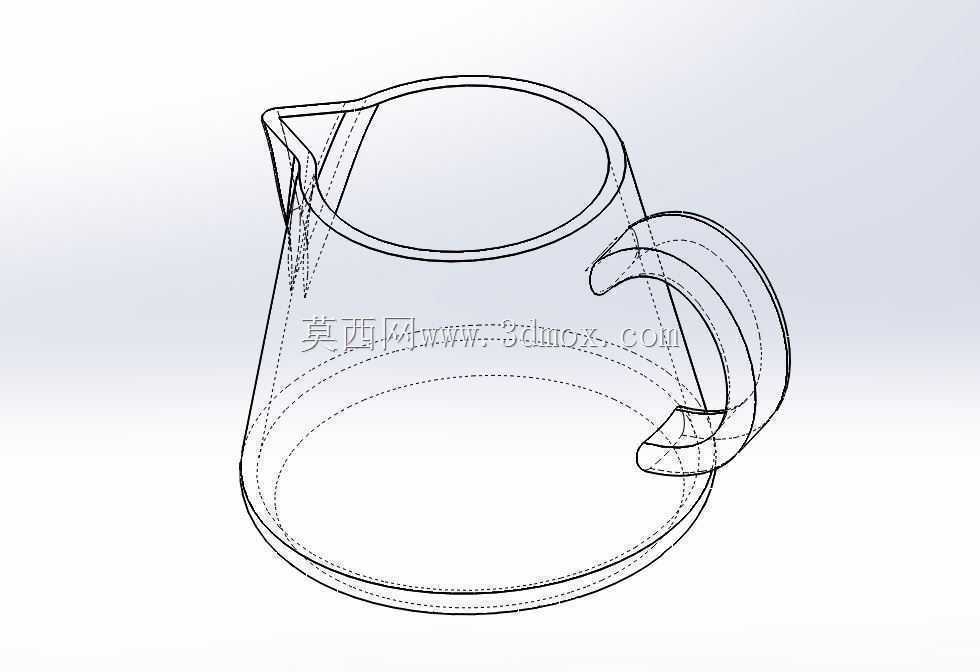

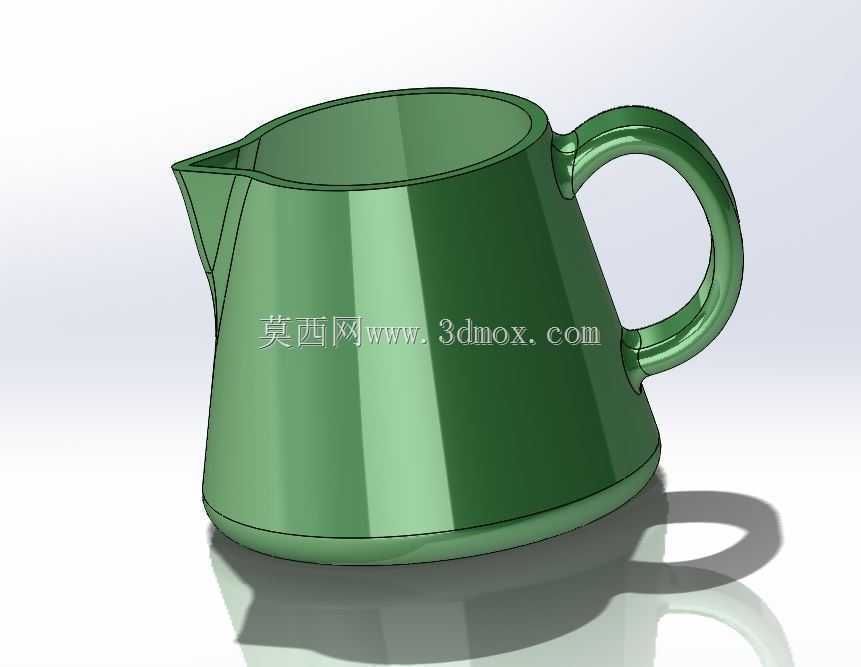

　　这套手冲咖啡滴滤器具的三维结构设计，核心围绕手冲咖啡的萃取流程做功能适配，日常应用场景覆盖精品咖啡馆吧台操作、家庭咖啡角日常使用、咖啡教学场景的演示操作，区别于工业化的全自动咖啡机，这套器具主打可控的手工萃取流程，所有结构都围绕注水、滤粉、集液的全流程做匹配。先从下部的集液壶说起，壶身采用高硼硅玻璃材质做等壁厚设计，壁厚控制在2mm，既保证玻璃的抗热震性能，接触100℃沸水不会出现炸裂，也控制整体重量，单手持握不会有过重的负担；壶身做上窄下宽的锥台造型，底部直径100mm，放置在吧台平面时静摩擦系数足够，不会因为轻微碰撞出现滑移，最大容量标注为600ml，对应2-4人份的咖啡出品量，日常单人使用也不会因为容量过大导致余液降温过快。

　　壶身侧面的把手采用硼硅玻璃弯制一体成型，把手与壶身的连接点做圆弧过渡，没有尖锐棱角，把手内侧与壶身外壁预留15mm的间隙，避免注入热水后壶身热量传导导致持握烫伤，把手的弧度贴合成年人四指弯曲的形态，持握时重心落在掌心位置，倾倒咖啡时手腕不需要过度弯折就能控制出水流速。上部的滴滤杯采用锥型结构，锥角设定为60度，这个角度是手冲咖啡萃取的黄金角度，能让注入的热水顺着锥面均匀穿过咖啡粉层，避免出现局部过萃或者萃取不足的问题；滴滤杯和下部集液壶的衔接位置做了一圈食品级硅胶的支撑圈，硅胶圈的厚度为3mm，既可以起到密封作用，避免萃取过程中热量从衔接缝隙散失，也能做软连接缓冲，放置滴滤杯时不会出现玻璃磕碰的脆响，也不会因为硬接触导致玻璃崩边。

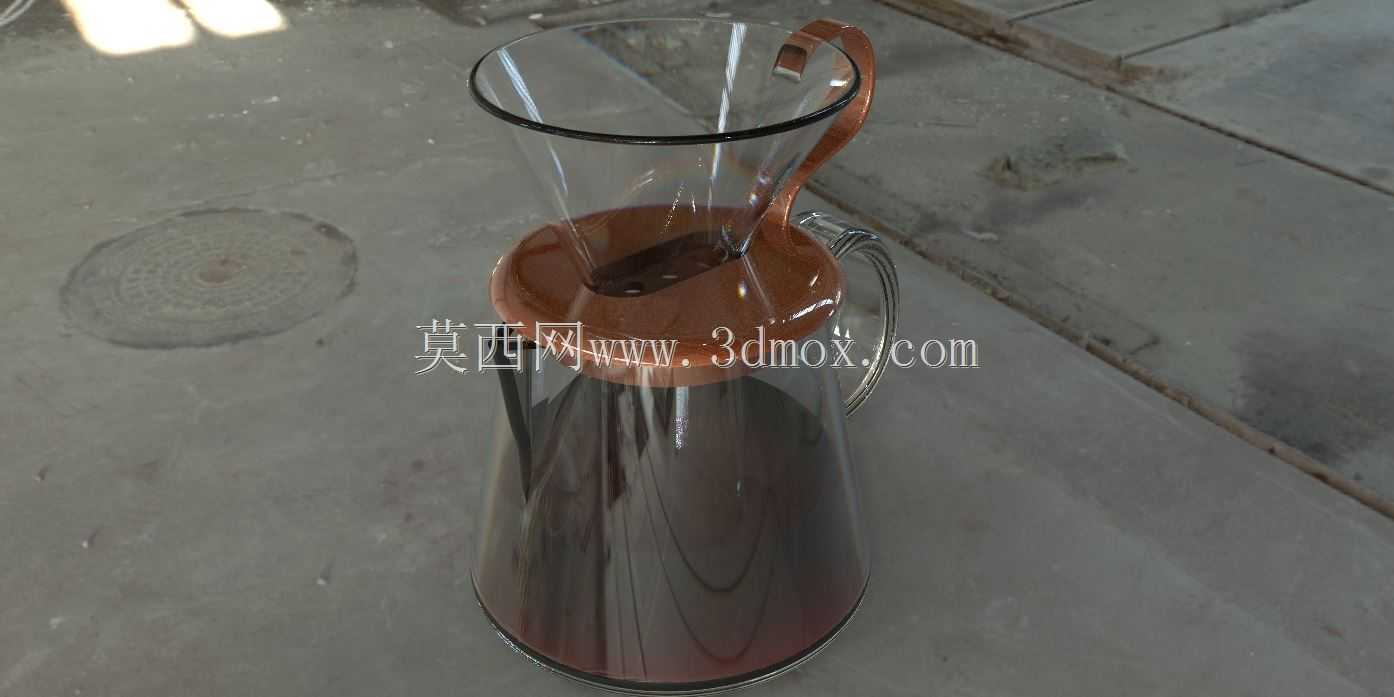

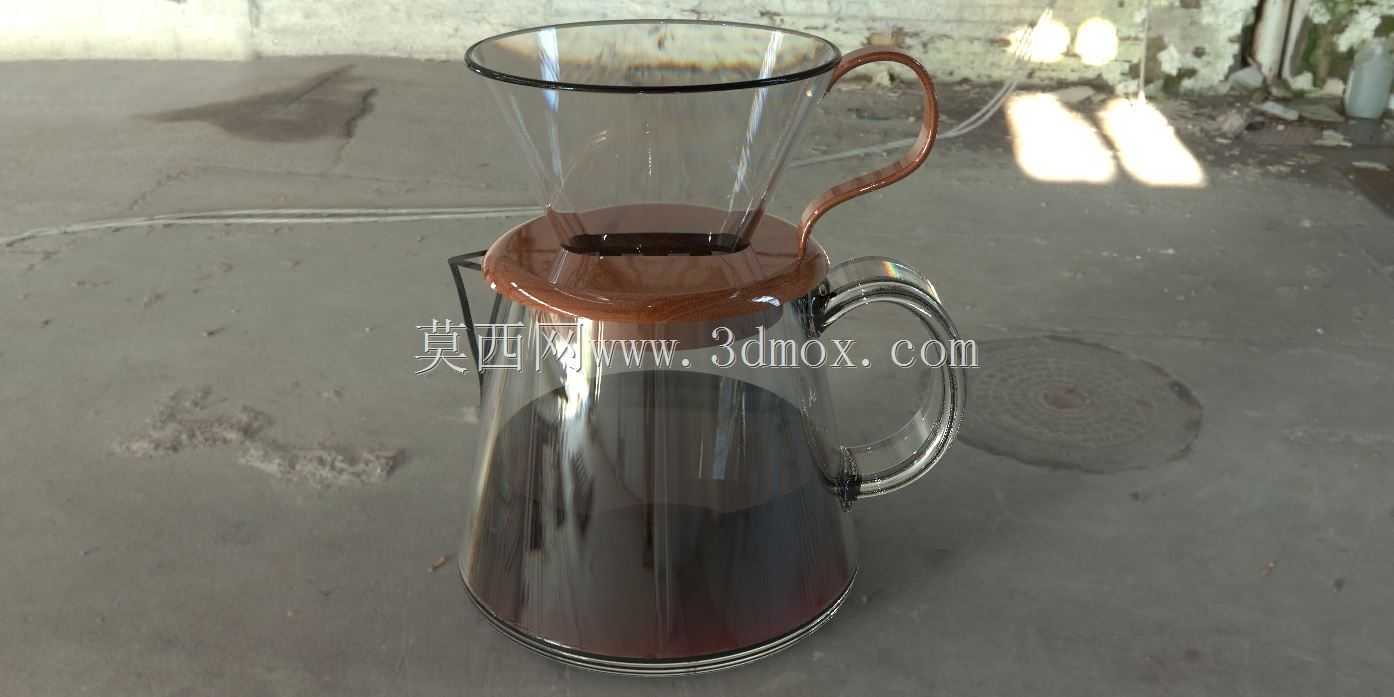

　　滴滤杯上方的铜色支架是弯制成型的一体式结构，支架的一端固定在滴滤杯的硅胶支撑圈上，另一端延伸出一个弧形的持握位，这个结构的作用是在萃取完成后，不需要直接接触温度较高的滴滤杯，捏着这个支架就能把滴滤杯从集液壶上取下，避免烫伤；支架的弧度做了人体工学适配，捏持时受力点在拇指和食指的指腹位置，不需要用太大力就能稳定提起整个滴滤杯连带残留的咖啡粉和滤纸。整套器具的外形尺寸做了紧凑化设计，整体高度为220mm，最大宽度为130mm，日常收纳时可以把滴滤杯直接放置在集液壶内部，整体收纳高度仅为160mm，放在厨房橱柜或者吧台置物架上不会占用过多空间。设计过程中还考虑了清洗的便利性，所有部件都没有狭小的卫生死角，玻璃内壁做了光滑处理，

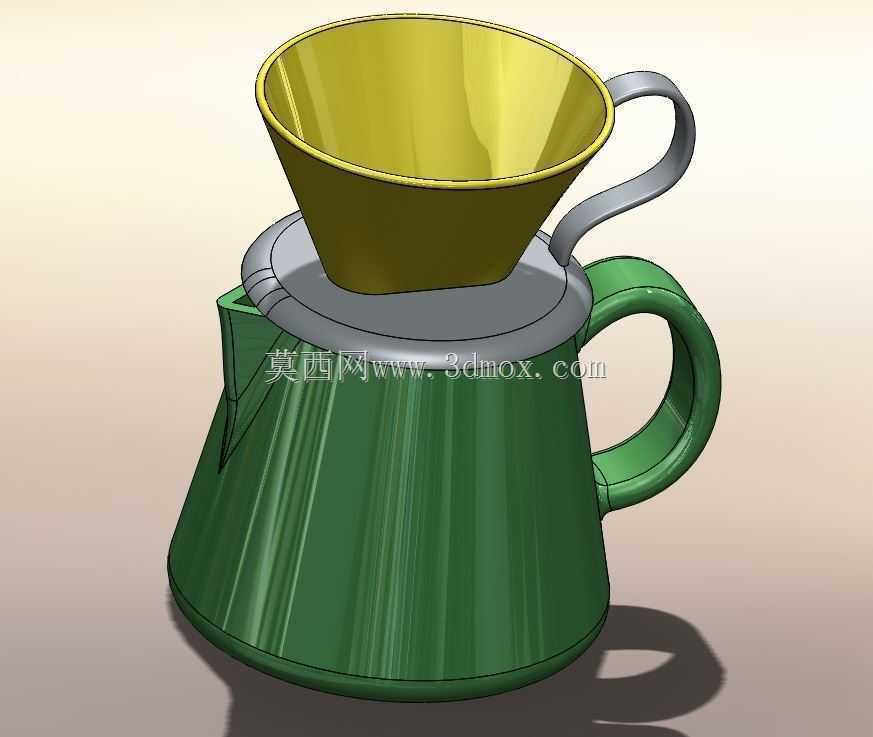

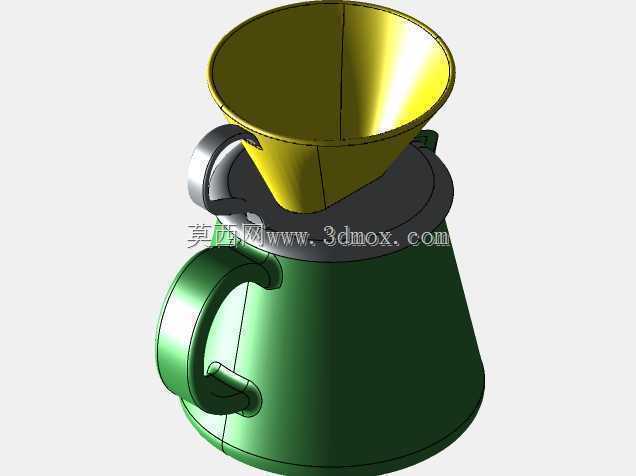

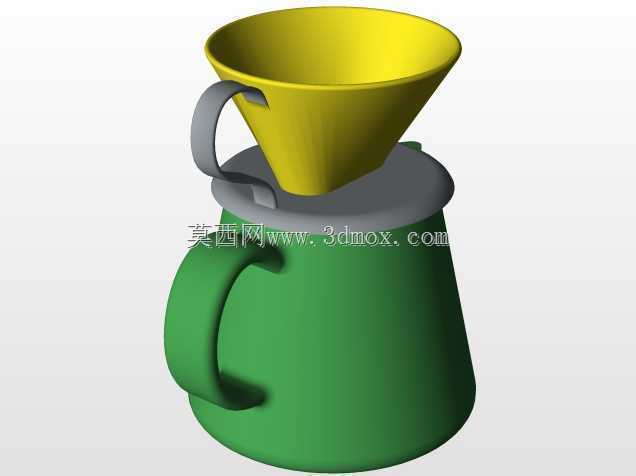

　　咖啡渍不会附着在壁面，用清水冲洗就能清洁干净，硅胶支撑圈可以直接从滴滤杯上取下，避免长期使用后硅胶圈和玻璃衔接位置积存咖啡残渣滋生细菌。结构上没有多余的复杂连接部件，所有部件都可以徒手拆分，不需要借助额外工具，日常维护非常方便。在做三维建模的时候，所有曲面都做了G2连续处理，玻璃部件的边缘都做了R1的圆角倒边，不会出现锋利的切口，使用过程中不会划伤手部；各部件的配合公差控制在0.2mm以内，滴滤杯放置在集液壶上时不会出现晃动偏移，注水过程中整体结构保持稳定，不会因为水流的冲击出现倾斜。针对玻璃材质的成型工艺，建模时所有的拔模角度都控制在1度以上，适合玻璃吹制工艺的量产要求，不会出现脱模困难的问题；金属支架的弯管半径做了统一设定，适合弯管机一次加工成型，不需要后续的二次整形，能有效降低量产的加工成本。这套器具的结构设计没有多余的装饰性部件，所有造型都服务于功能需求，比如壶嘴的设计做了细长的引流结构，倾倒时咖啡液会沿着壶嘴形成稳定的柱状水流，不会出现撒漏或者沿壶壁外流的问题，断水时干脆利落，不会有残液滴落在桌面。
