小型战术导弹结构三维设计作品

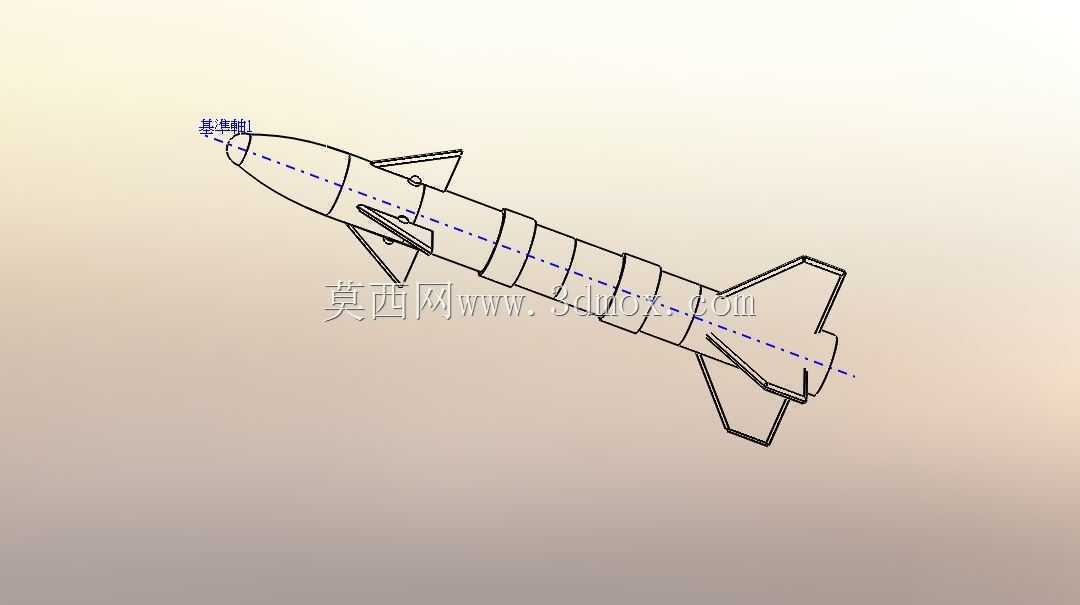

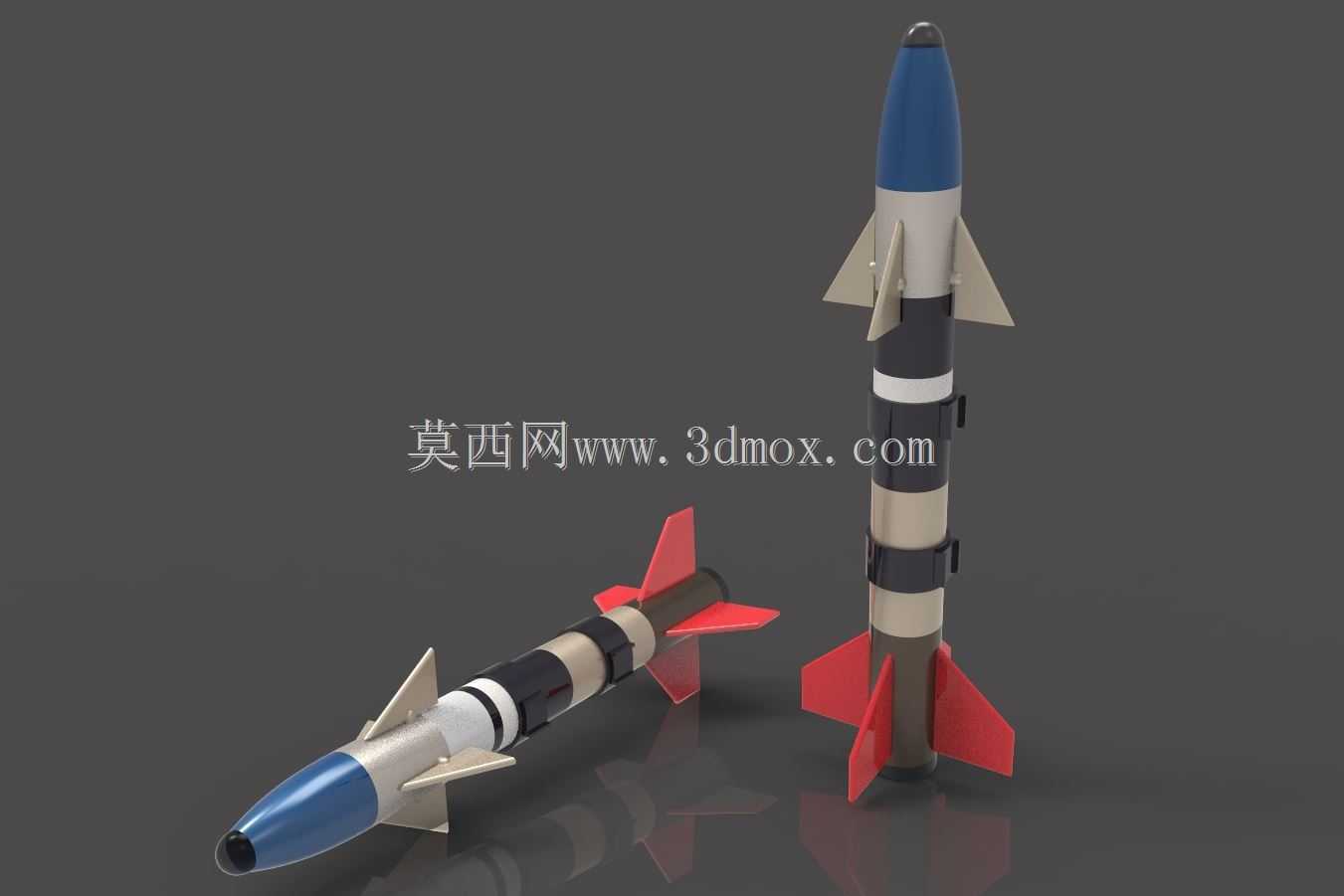

　　本次呈现的小型战术导弹三维结构，主要面向近程轻型打击场景的装备结构设计参考，适配单兵携行、轻型载具挂载、低空无人机搭载等多类部署场景，这类弹药的核心用途是对轻型装甲目标、野战工事、低空慢速飞行器实施精确毁伤，结构设计全程围绕便携性、飞行稳定性、毁伤效能三个核心指标做平衡。从结构拆分来看，弹体整体采用分段式模块化设计，从头至尾依次为导引头舱、战斗部舱、动力舱、尾舵稳定段，各舱段之间采用卡扣式快拆连接结构，既满足生产装配阶段的工艺便利性，也适配前线作战场景下的快速检修、模块更换需求。弹体头部采用钝锥形流线设计，区别于传统高速导弹的尖锥构型，这种设计主要适配亚音速飞行段的气动减阻需求，同时为导引头元器件预留足够的安装空间，

　　头部外壳选用高强度透波复合材料，既可以抵御飞行过程中的气动加热、雨滴冲蚀，也不会对导引头的信号收发造成屏蔽干扰。弹翼部分采用折叠式前掠翼布局，日常存储、携行状态下弹翼可完全收折贴合弹体表面，能够大幅缩小收纳状态的径向尺寸，适配发射筒的安装边界要求，弹翼展开后通过弹簧卡锁实现刚性定位，翼型选用低速高升阻比的平凸翼面，在亚音速飞行阶段能够为弹体提供足够的升力，降低动力段的推力损耗，同时前掠翼的布局设计能够提升弹体大迎角飞行状态下的气动稳定性，降低飞行过程中的失速风险。尾段采用四片对称布置的全动式尾舵，尾舵与弹体内置的伺服控制机构直连，能够根据飞行控制指令实时调整偏转角度，修正飞行轨迹偏差，尾舵的转轴位置做了动密封处理，

　　避免飞行过程中的气流、沙尘进入弹体内部影响伺服机构正常运作，尾段末端同时集成了动力装置的喷口结构，喷口采用收敛式构型，适配固体火箭发动机的排气特性，能够将发动机推力效率维持在较高水平。从尺寸边界来看，弹体整体长度控制在单兵可携行的合理区间，收折状态下最大径向尺寸满足通用轻型发射筒的适配要求，各舱段的内部安装空间做了明确的分区：导引头舱预留了光学/雷达导引元器件的安装位与走线槽，战斗部舱根据毁伤需求预留了装药与引信的安装空间，同时在舱壁做了预制破片刻痕结构，能够在起爆时形成均匀的破片杀伤范围，动力舱的安装边界适配通用规格的固体火箭发动机药柱，不需要对弹体结构做额外修改即可完成动力模块的换装。

　　设计过程中重点做了气动特性与结构强度的仿真验证，弹体外壳的壁厚根据不同舱段的受力情况做了差异化设计：头部舱段受气动冲击载荷较大，壁厚做了加强处理，中部舱段主要承受飞行过程的轴向过载，壁厚在满足强度要求的前提下做了减薄处理，尽可能降低弹体整体死重，提升有效载荷占比。弹体表面的环形凸起结构为弹翼、尾舵的折叠定位卡槽，同时也可作为发射筒内的定位支撑点，发射时弹体沿卡槽在发射筒内滑动，能够避免弹体表面的敏感元器件与筒壁发生剐蹭。这类结构设计同时兼顾了教学演示场景的使用需求，拆分后的各舱段可独立展示内部结构布局，能够作为兵器结构教学、气动设计仿真的基础模型使用，建模过程中所有配合面的公差、安装孔位均按照实际加工工艺要求做了预留，可直接导入仿真软件做气动模拟、结构强度校核，也可作为同类型弹药结构优化的参考基准。
