彩色堆叠立方体几何造型结构设计

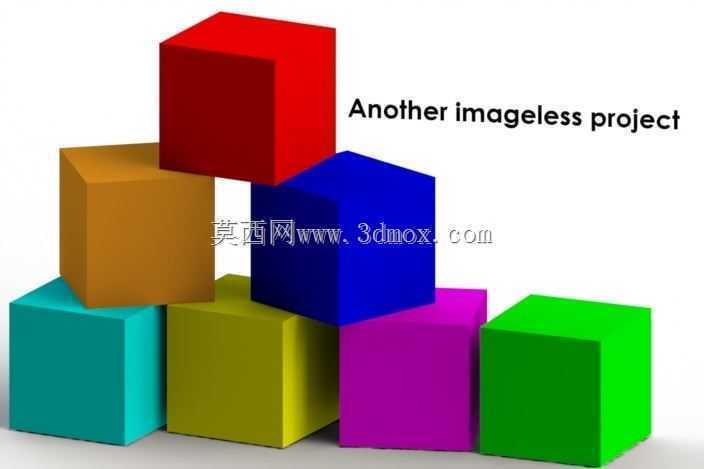

　　这类彩色堆叠立方体的几何结构设计，常被用于工业产品外观验证环节的空间占位参考，也可作为自动化产线视觉识别系统的标准标定块组使用。从实际工程应用角度看，不同色彩的立方体块可对应产线中不同工位的物料占位标识，视觉系统通过识别不同色块的空间位置，可快速完成物料定位、堆叠姿态校验的算法调试，相比单色标定块，彩色分块的设计能大幅降低视觉识别的算法调试难度，减少不同光照环境下的识别误差。设计过程中首先确定单块立方体的基准尺寸，所有块体采用统一的边长规格，保证堆叠过程中相邻块体的接触面完全贴合，不存在局部悬空或者错位的问题，每一块立方体的棱边都做了极小的倒角处理，避免尖锐棱边在搬运、堆叠过程中出现磕碰掉屑的情况，

　　也能消除视觉识别过程中棱边过锐产生的高光干扰。空间排布上采用错落堆叠的方式，底层块体沿水平方向均匀排布作为承载基础，中层块体错开底层块体的接缝位置放置，将上层载荷均匀传递到底层的多个块体上，最顶层单块放置在中层两块体的接缝上方，保证整体结构的重心落在底层块体的支撑范围内，不会出现侧翻的风险。安装边界方面，整个块组的最大外轮廓尺寸根据常用视觉标定工位的视野范围设定，块组的总高度不超过工业相机的最小工作距离对应的视野高度，宽度方向适配常规标定台的安装台面尺寸，不需要额外加装固定夹具即可直接放置在台面上使用。块体的色彩选择采用高饱和度的区分色，相邻块体的色彩色差控制在人眼和工业相机都能快速区分的范围内，避免相近色导致的识别混淆，

　　每一块立方体的表面都做了哑光处理，减少车间复杂光源环境下的表面反光，保证视觉采集的图像清晰度。这类结构也可用于机械设计教学中的空间装配思维训练，通过不同的堆叠组合方式，让学习者理解载荷传递、重心控制、支撑边界这些基础结构设计逻辑，相比抽象的理论讲解，实体化的块体组合能更直观地展现空间结构的受力特点。实际选型使用时，可根据具体的工位视野调整单块立方体的边长尺寸，若用于小视野的精密视觉标定，可将边长缩小到原尺寸的三分之一，若用于大场景的产线标定，可等比例放大块体尺寸，所有块体的连接面保持统一的平面度公差，保证堆叠后的整体结构稳定性，不会因为接触面不平产生晃动。块体的内部可根据使用需求选择实心或者空心结构，作为纯视觉标定使用时可采用空心结构降低整体重量，方便搬运调整位置，若作为承载占位块使用则采用实心结构，保证足够的结构强度，承受上层物料的压力不会产生形变。
