三旋槽圆形金属装饰构件结构设计

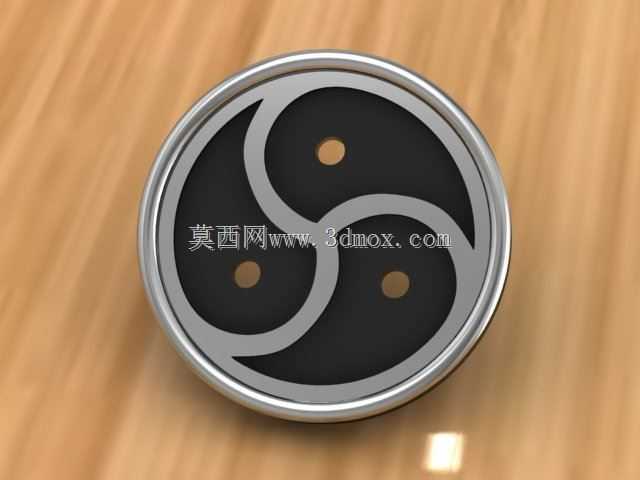

　　该圆形金属装饰构件的设计，最初源于小型机电设备端盖装饰与通风遮挡的双重需求，在桌面级小型风机、桌面雾化装置、便携储能设备的外露端面，常需要兼顾遮挡内部结构、预留通风孔隙、提升外观质感的构件，传统平面冲孔盖板要么通风路径直进易落入杂物，要么外观单调难以匹配消费类机电产品的外观设计需求，这款三旋槽结构的圆形构件正是针对这类场景开发。从结构功能上看，构件外圈为等宽环形金属包边，包边截面采用圆弧过渡设计，既可以消除安装后的锐边割手风险，也能在安装时通过包边与安装基座的沉台形成径向定位，不需要额外设置定位销，安装时仅需要对准三个均匀分布的安装孔拧入紧固件即可，三个安装孔沿圆周120度均匀排布，孔位周边做了局部沉台加厚处理，

　　避免拧紧紧固件时构件局部受力变形。中间的三旋槽分隔结构采用等宽流线型设计，三条旋臂从中心区域向外延伸至外圈包边内侧，旋臂的曲率经过反复调整，既保证了结构本身的刚度，在受到垂直方向的按压时不会出现明显形变，也让三个扇形镂空区域形成旋流导向的通道，当构件作为通风端盖使用时，气流经过镂空区域会顺着旋臂的曲面形成旋流，相比直通孔洞能够降低气流通过时的风噪，同时旋臂的遮挡角度可以避免外部杂物垂直落入设备内部，日常使用中掉落的灰尘、小尺寸碎屑会被旋臂遮挡，顺着旋臂的斜面滑落至构件边缘，不会直接进入设备内部。设计过程中首先确定了构件的整体外径尺寸，匹配常见的小型机电设备端面安装沉台的通用尺寸，外圈包边的厚度控制在合理范围，

　　既保证包边有足够的强度承受安装时的挤压，也不会占用过多的端面安装空间。三个安装孔的中心距经过适配，匹配常用的小规格自攻螺丝与机丝螺丝的安装孔位要求，孔位的沉台深度与螺丝头部的高度匹配，安装后螺丝头部不会突出构件表面，保持外观的平整性。旋臂的截面采用微弧凸起设计，表面做高光金属处理，与外圈包边的质感保持一致，镂空区域的边缘同样做了倒圆角处理，没有锐边，在作为装饰件使用时，即使人员肢体触碰也不会造成划伤。除了机电设备端盖的使用场景，该构件也可作为小型家具的装饰盖板、墙面走线孔的装饰遮挡件、小型展示台的旋转标识底座使用，不同场景下仅需要调整安装孔的尺寸与构件的表面处理工艺即可，不需要改动整体的三旋槽结构。在建模过程中，

　　旋臂的曲面构建采用曲率连续的放样方式，保证曲面过渡顺滑没有折角，避免后续加工时出现应力集中的问题，同时曲面的拔模角度经过统一调整，适配金属冲压或者压铸的加工工艺要求，不需要后续额外的修模即可直接投产。构件的整体厚度控制在较薄的区间，在保证结构强度的前提下尽可能降低材料消耗，同时减轻构件自身重量，安装在轻薄型设备端面上也不会增加过多的负载。外圈包边与内部旋臂采用一体化结构设计，没有拼接焊缝，既提升了整体的结构强度，也让外观更加整洁流畅，没有拼接缝隙带来的积灰问题。在安装边界的设计上，构件背面设置了一圈浅定位凸台，凸台的外径与安装基座的沉台内径采用小间隙配合，安装时凸台卡入沉台即可完成预定位，不需要人工对准孔位，大幅提升安装效率，凸台的高度控制在较低范围，不会过度伸入设备内部占用内部元器件的安装空间，适配内部空间紧凑的小型设备使用需求。
