哈雷摩托品牌标识金属吊坠结构设计

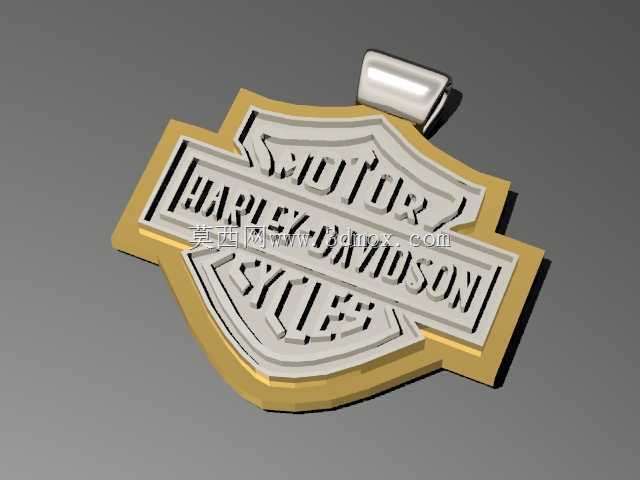

　　这款金属挂饰的结构设计围绕机车文化周边的佩戴场景展开，日常使用中需要适配挂绳、金属项链等多种佩戴载体，顶部的挂扣结构做了内凹式的通槽设计，槽体内壁做了R0.8的圆角过渡，避免长期佩戴过程中挂绳反复摩擦出现起毛、断裂的问题，挂扣与主体徽章的连接位置做了加厚的过渡筋，筋位厚度从挂扣根部的2.2mm逐步过渡到主体面的1.5mm，既保证连接强度，也不会出现突兀的结构凸起影响整体视觉效果。主体徽章采用分层式的结构设计，最外层的金色边框做了15度的外拔模斜度，边框边缘做了0.3mm的小圆角钝化处理，避免尖锐边角在佩戴过程中勾刮衣物、划伤皮肤，中间层的品牌标识字符做了0.7mm的凸起高度，字符的笔画间隙预留了不小于0.5mm的加工间隙，

　　不管是采用精雕加工后做电镀分色，还是采用失蜡铸造工艺批量生产，都能保证字符轮廓清晰，不会出现加工过程中堵料、笔画粘连的问题。从安装边界来看，整个挂饰主体的最大外轮廓控制在35mm宽度范围内，整体厚度不超过4mm，属于随身佩戴的常规尺寸区间，既不会因为尺寸过小导致标识辨识度不足，也不会因为尺寸过大造成佩戴时的坠重感明显，挂扣的通槽内部净宽度为4mm，可以兼容市面上绝大多数的皮绳、金属项链链身的穿入需求，不需要额外搭配连接 jump ring 就能直接使用。设计过程中针对不同加工工艺做了结构冗余考量，如果采用锌合金压铸工艺生产，主体背面做了0.5mm深度的内凹减重槽，在保证整体结构强度的前提下降低零件重量，同时减少压铸过程中的缩孔缺陷；

　　如果采用不锈钢精雕工艺制作，背面可以做平磨处理，满足部分用户需要在背面刻字定制的需求。分层结构的台阶位置做了0.2mm的错位预留，方便后续电镀分色的时候做遮喷处理，金色边框与银色字符层的台阶差控制均匀，不会出现高低不平导致的积漆、露底问题。实际使用场景中，这类挂饰除了日常佩戴之外，也可以作为机车钥匙扣的装饰件使用，因此结构设计时在挂扣的承重位置做了加强处理，静态承重可以达到5kg以上，不会因为挂接钥匙串等重物出现挂扣断裂的问题。整体外形的轮廓弧度做了适配人体工学的微弧处理，贴近皮肤或者衣物的一面没有突出的棱角，长期佩戴不会出现硌压的不适感，表面的字符凸起高度经过反复验证，0.7mm的高度既可以通过触摸感知到标识的立体感，

　　也不会因为凸起过高容易在使用过程中被磕碰磨损，字符的边角都做了微小的圆角处理，避免磕碰之后出现掉漆、崩边的问题。针对表面处理的适配性，整个零件的所有外露面都做了均匀的表面粗糙度预留，需要做亮面电镀的位置粗糙度控制在Ra0.8以下，需要做哑光质感的位置粗糙度控制在Ra3.2，不需要后续额外做抛光处理就能满足表面处理的要求，减少后续加工的工序成本。挂扣与主体的连接位置没有采用焊接拼接的结构，而是做了一体化的成型设计，从根源上避免了焊接位置容易出现开焊、断裂的问题，不管是日常佩戴的晃动，还是意外的拉扯受力，都能保证结构的整体性，不会出现挂扣脱落的情况。
