台式桌面小型电风扇三维结构设计

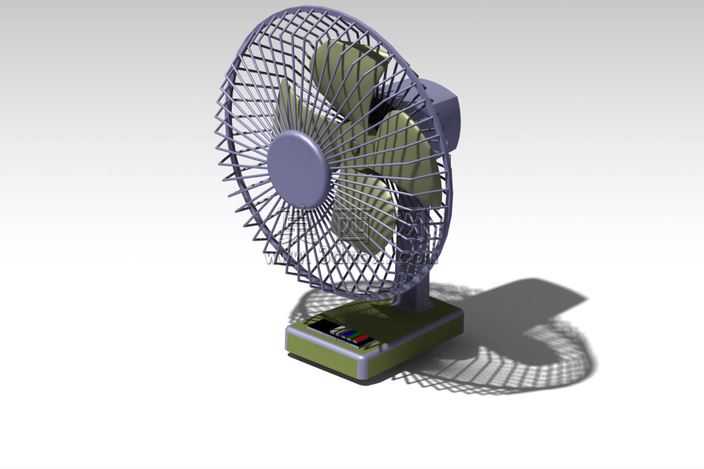

本作品为台式桌面小型电风扇的三维数字化设计模型，整体采用写实化的建模思路完成全结构还原。建模阶段首先梳理产品的层级装配关系，将整体拆分为底座、支撑立柱、机头后壳、电机容纳腔、防护网罩、扇叶、控制按键区多个独立子部件，按照从下到上的装配逻辑依次完成各零件的参数化建模：底座部分做了圆角收边的长方体造型，底部预留防滑垫的安装位，上表面整合了功能按键区域，建模时精准还原按键的凹凸层次与面板的分模线结构；支撑立柱采用倾斜式流线造型，衔接底座与机头部分，建模时保证两者衔接处的曲面顺滑无破面；机头部分为容纳电机的腔体结构，后壳做了散热格栅的细节刻画，还原真实产品的散热结构设计；防护网罩采用径向辐射筋条加环形加固圈的结构，通过阵列命令快速生成均匀排布的网丝结构，同时保证网罩整体的圆弧曲面曲率统一，边缘做包边结构处理；扇叶为四叶轴流造型，建模时按照空气动力学的曲面弧度调整叶片的扭转角度与曲面曲率，保证叶片与中心轴座的衔接过渡自然，还原扇叶的真实曲面形态。材质与渲染阶段，针对不同部件匹配对应的写实材质：底座采用哑光深绿色工程塑料材质，添加细微的磨砂颗粒质感提升真实度；网罩采用深灰色哑光金属材质，模拟铁艺喷塑的表面质感；扇叶采用橄榄绿色哑光塑料材质，中心轴盖采用浅紫色亮面塑料材质；支撑立柱与机头后壳采用深灰色哑光塑料材质，按键区域采用分色处理区分功能按键。渲染时采用柔和的影棚布光方案，主光源从侧上方打亮产品主体，辅助光源补全暗部细节，添加柔和的地面投影，投影精准还原网罩的栅格镂空纹理，整体渲染效果清晰展现产品的结构层次与材质质感，完整呈现台式桌面风扇的全结构设计细节，可用于产品结构验证、外观展示等场景。
