NMRV130型1:80传动比蜗轮蜗杆减速装置

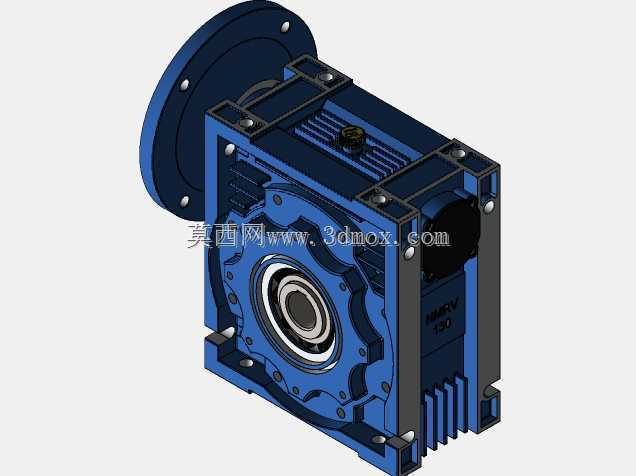

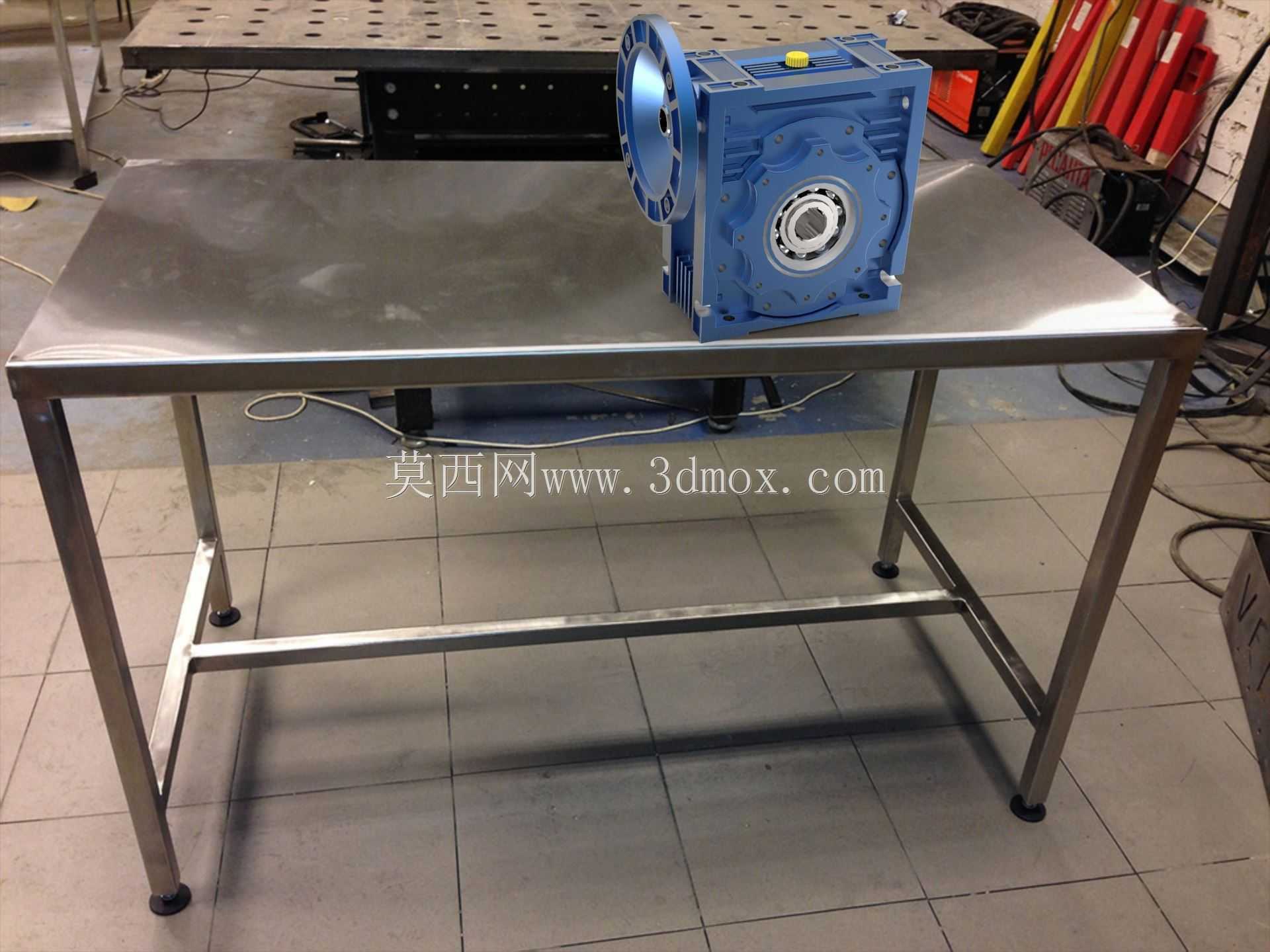

　　在轻工输送、食品包装、小型自动化生产线的动力排布环节，蜗轮蜗杆类减速装置一直是小空间大传动比需求场景的首选方案，这款NMRV130规格的减速装置，针对80比的大减速比工况做了结构适配，能直接匹配常规4极、6极异步电机的输出轴端，不需要额外加装过渡连接座，减少了传动链上的同轴度累积误差。从实际安装场景来看，这类方箱式蜗轮减速装置通常布置在设备机架的侧装位或者底部安装位，外壳采用铝合金压铸成型，表面做了氧化喷塑处理，在潮湿或者有轻度腐蚀的生产车间环境里，也能保证长期使用不会出现外壳锈胀卡滞的问题，箱体的安装脚预留了长条形调节孔，现场安装时可以小范围调整输入输出轴的中心距，适配不同公差的机架安装面，不需要重新扩孔攻丝，降低现场装配的调整难度。

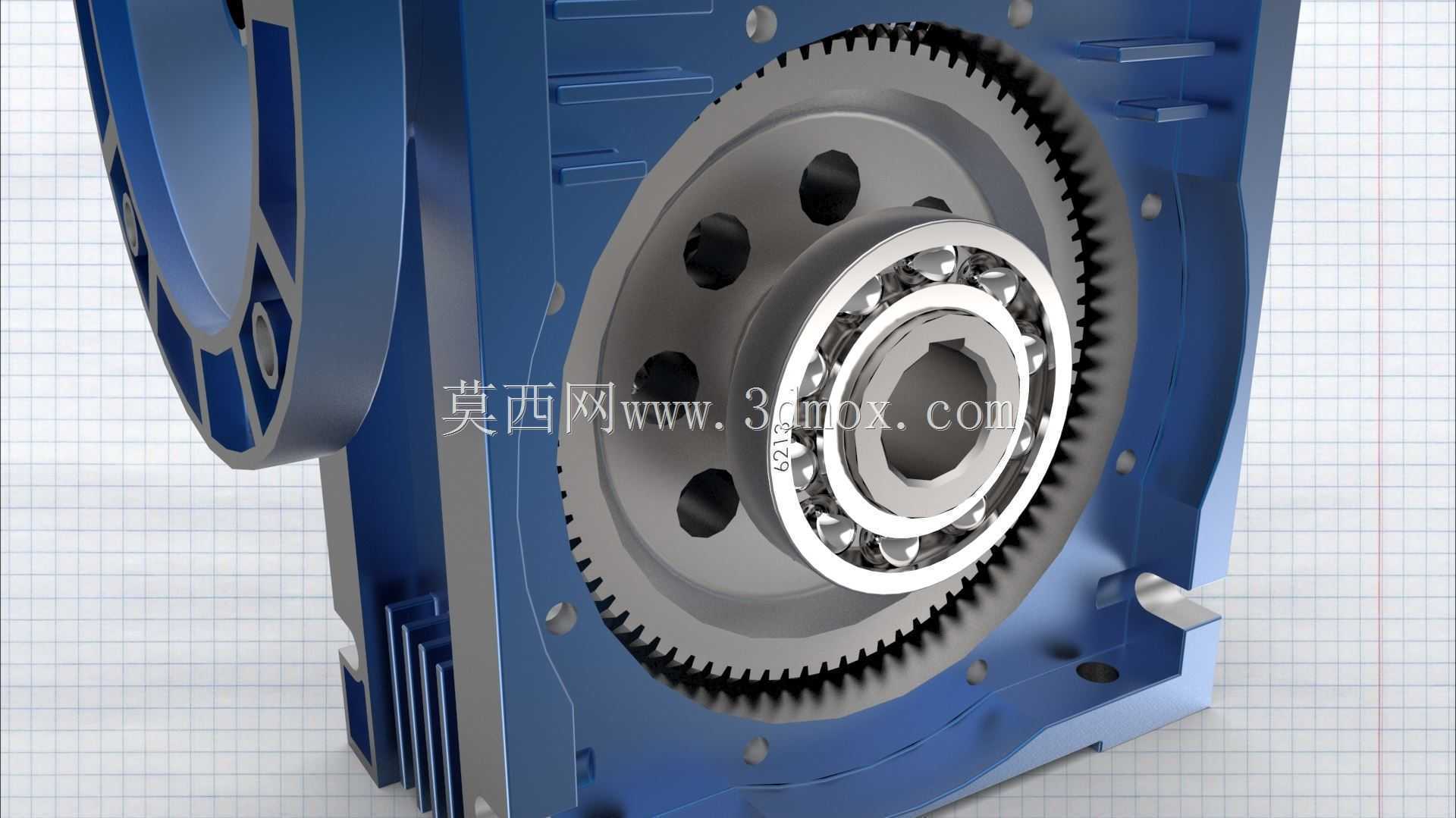

　　从功能特性上看，80的传动比决定了这款减速装置的输出转速区间，搭配常规1400转的4极电机时，输出转速大概在17转每分钟左右，适合低速大扭矩的输送、回转类工况，比如小型滚筒线的驱动、包装机械的送膜机构、小型回转工作台的动力输入，都能匹配对应的扭矩需求。蜗轮采用锡青铜材质离心铸造加工，和磨削加工的硬质蜗杆啮合时，啮合面的接触应力分布更均匀，长期运行的磨损量比普通铸铁蜗轮低40%左右，而且蜗轮蜗杆啮合本身具备反向自锁特性，当输出端负载突然增大或者电机断电时，输出轴不会被负载带动反转，对于提升类、倾斜输送类的工况来说，不需要额外加装逆止器就能防止负载下坠，简化了整套传动系统的结构。

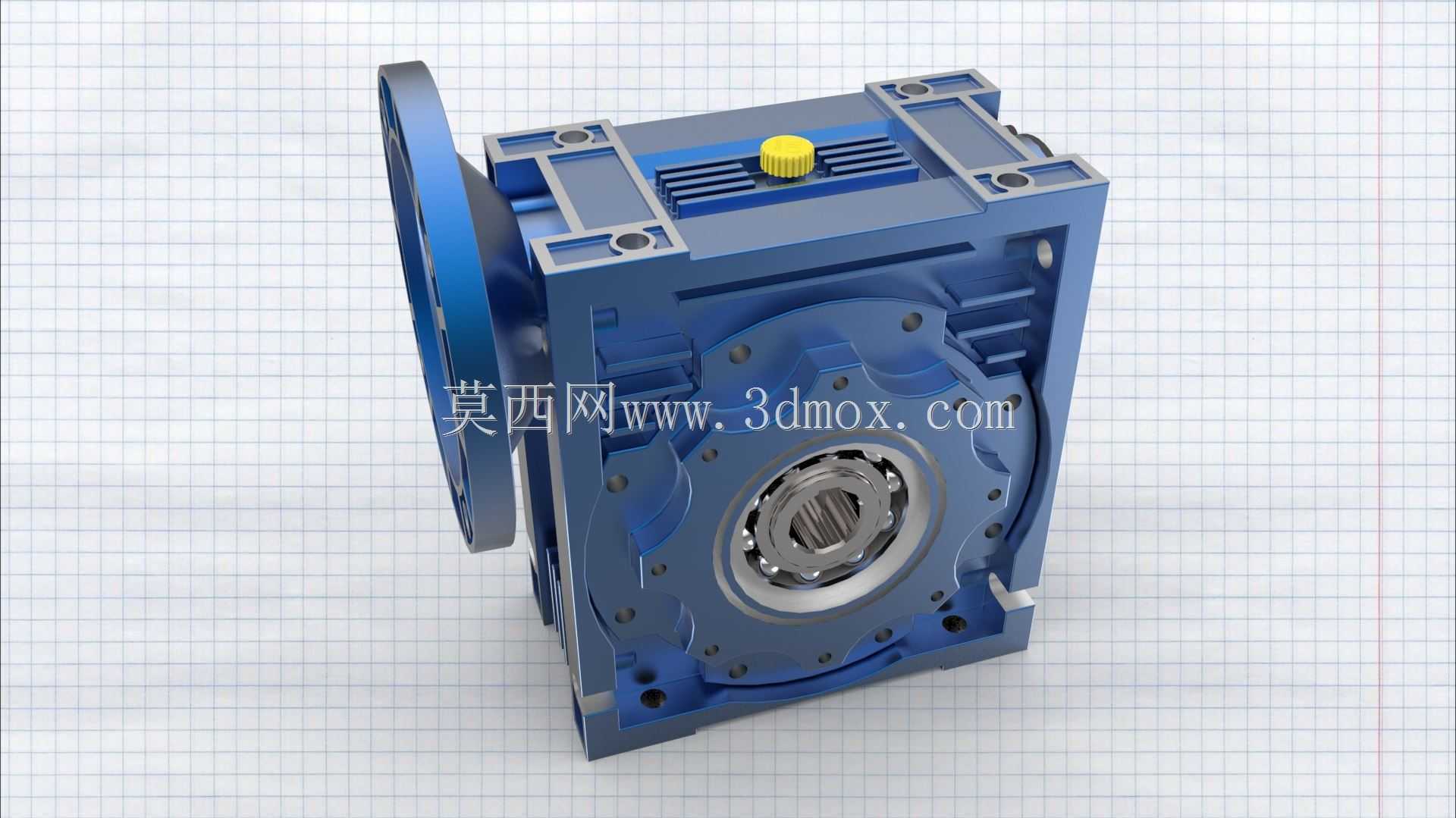

　　设计思路上，这款装置没有做多余的冗余结构，箱体的内腔容积刚好适配80比传动副的润滑油存储量，注油孔和放油孔分别布置在箱体的顶部和侧下方，日常维护时不需要拆开机箱就能完成润滑油的更换，输出轴采用双轴承支撑结构，靠近输出端的轴承选用深沟球轴承承受径向负载，内侧搭配推力轴承承受轴向负载，即使输出端安装链轮、皮带轮产生一定的轴向窜动力，也不会传递到蜗轮啮合面上，避免蜗轮出现偏磨打齿的问题。输入轴端预留了标准的电机法兰接口，既可以直接匹配IEC标准的B5法兰电机，也可以通过连接套适配伺服电机、步进电机的输出端，适配不同控制精度需求的设备场景。

　　外形尺寸与安装边界方面，130规格的箱体中心高对应130mm的输出轴中心距，箱体整体的长宽尺寸控制在320mm和240mm左右，侧装时的突出厚度不到200mm，在空间局促的设备内部也能找到安装位置，输出轴的轴径、键槽尺寸都遵循通用NMRV系列的标准尺寸，现场替换同规格旧设备时不需要重新加工连接轴套，拆下旧减速箱就能直接换装。安装时需要注意输入轴和电机轴的同轴度偏差不能超过0.1mm，输出端连接传动件时不能用锤子直接敲击轴端，避免损伤内部的轴承和蜗轮啮合面，首次运行300小时后需要更换一次润滑油，后续每运行4000小时更换一次即可，日常运行时箱体表面温度不超过75摄氏度都属于正常工况范围，不需要额外加装散热装置。这类减速装置的传动效率大概在60%左右，选型时需要根据实际负载扭矩乘以1.5倍的安全系数匹配电机功率，避免长期过载运行导致蜗轮齿面过早磨损，在一些频繁正反转的工况下，还需要适当加大安全系数，保证传动副的使用寿命。
