1:1比例伞齿轮传动箱17毫米轴结构

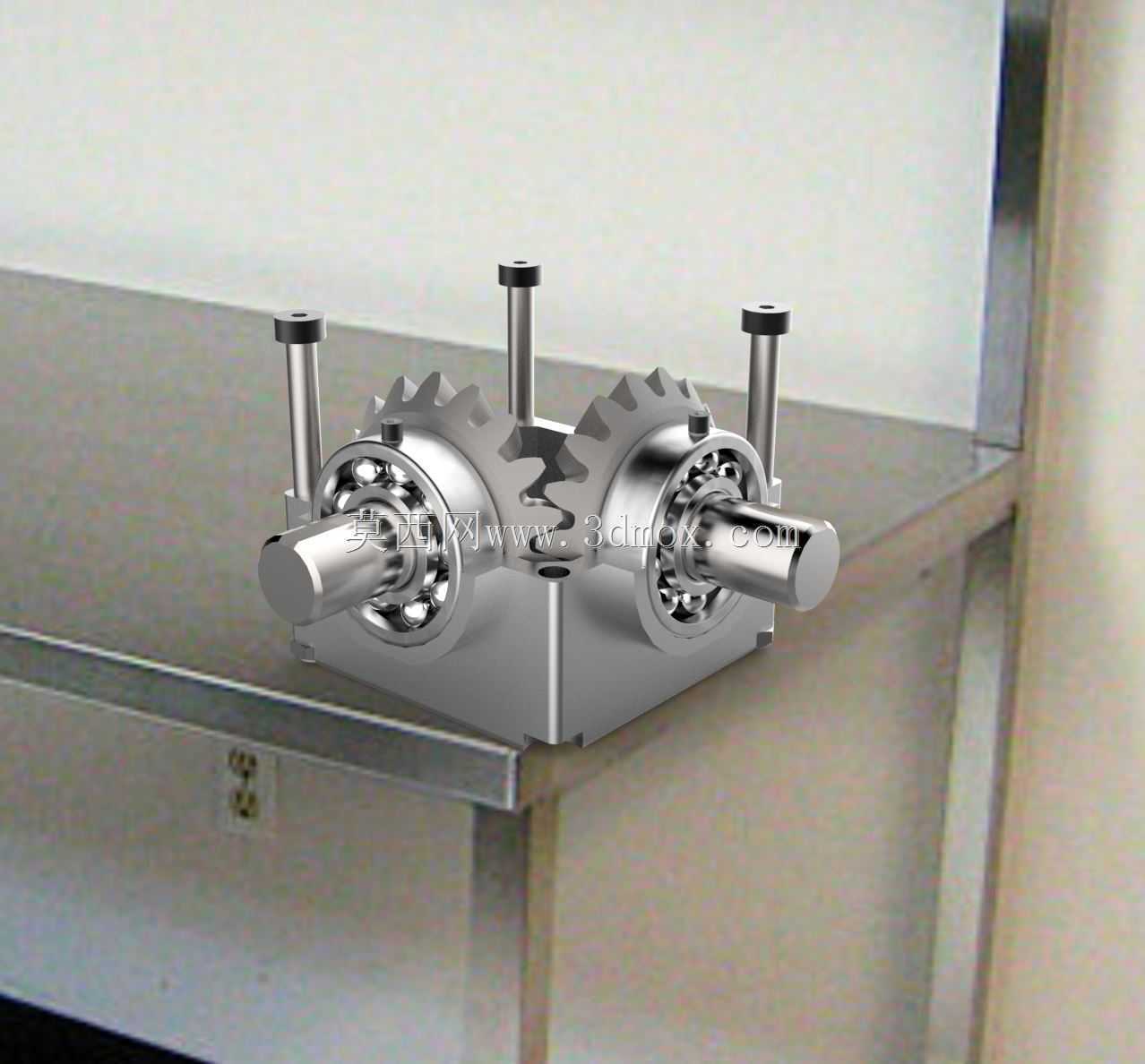

　　这套伞齿轮传动结构，核心解决的是空间交错轴之间的动力换向传输需求，在小型自动化设备的动力布局调整、轻工机械的进给传动单元、教学演示用传动原理教具、小型输送线的转角动力传递场景中都有适配空间。不同于常规平行轴传动的齿轮箱，这套结构采用两个参数完全一致的伞齿轮做啮合传动，能实现输入轴与输出轴90度垂直交错的动力传递，传动比严格保持1:1，不会改变输入端的转速与扭矩输出比例，适合需要等速换向的传动工位。

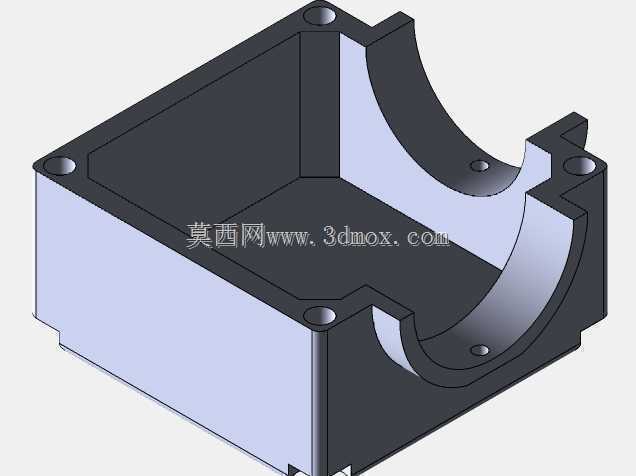

　　从结构设计逻辑来看，整套传动单元的轴径统一采用17毫米规格，适配6203型号深沟球轴承做回转支撑，轴承直接嵌入箱体的轴承安装位，通过轴肩与端盖结构完成轴承内圈与外圈的轴向定位，避免轴系在正反转切换过程中出现窜动。齿轮与轴的配合采用过渡配合加键连接的方式，保证扭矩传递过程中不会出现齿轮与轴的相对滑动，同时也方便后期维护时的齿轮拆解更换。箱体采用分体式拼接结构，上下或者左右分箱的设计能让装配过程中直接调整伞齿轮的啮合间隙，不需要额外添加复杂的间隙调整垫片，装配难度更低，普通的机修人员就能完成组装调试。

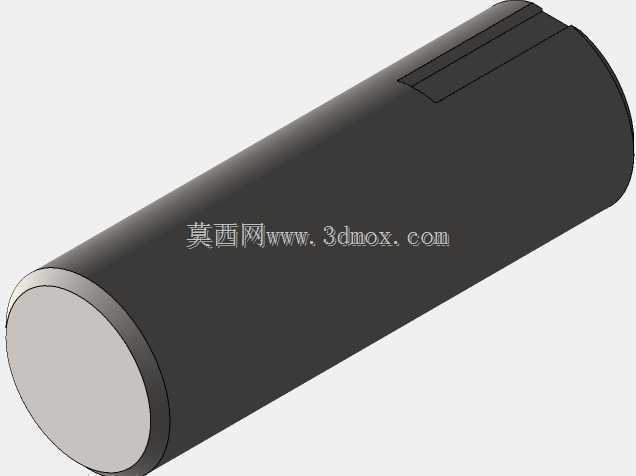

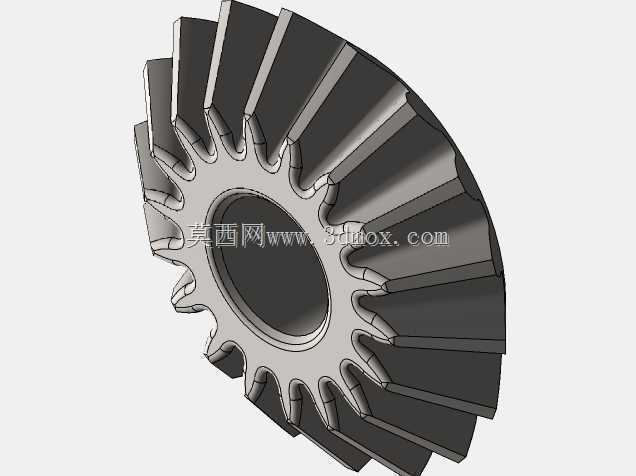

　　整套结构附带了配套的螺丝与螺母紧固件，所有连接位置的孔位都做了对应匹配，不需要额外加工适配孔位就能完成整体组装。齿轮的齿形参数做了等比例还原，啮合过程中齿面接触面积能达到齿面总宽度的七成以上，保证传动过程中载荷均匀分布在齿面上，不会出现局部应力集中导致的齿面过早磨损。轴的伸出端做了标准的轴端倒角，方便安装联轴器、带轮或者链轮等动力连接部件，轴端预留的螺纹孔可以用来固定外接传动件，防止传动件在高速回转过程中出现轴向脱出的问题。

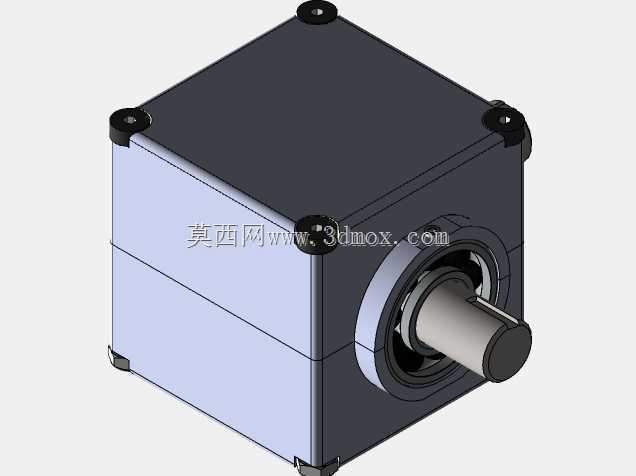

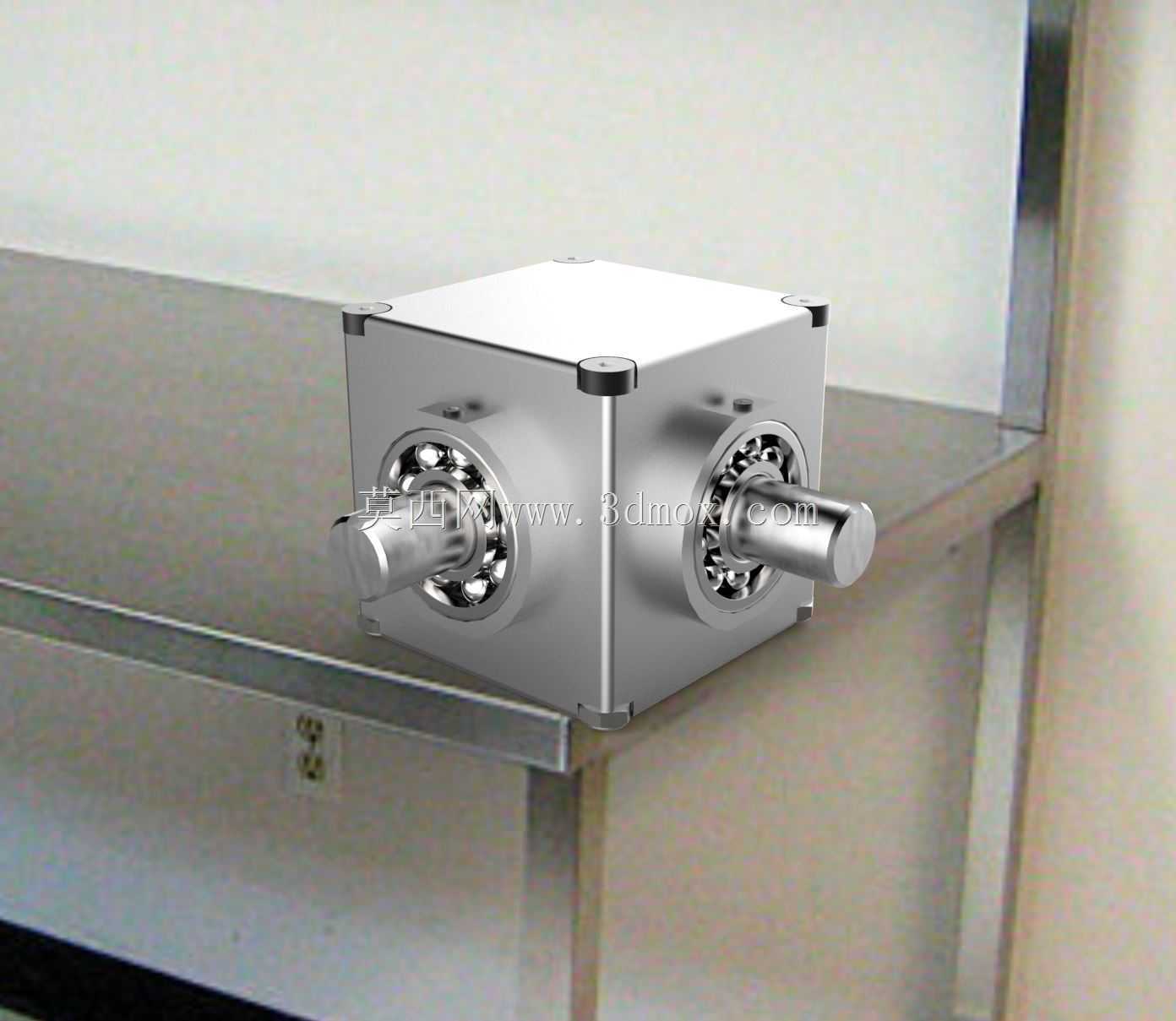

　　安装边界方面，整套传动箱的箱体外形方正，安装底面为平整的加工面，四个角位置预留了安装固定孔，可以直接通过螺栓固定在设备的安装基板上，不需要额外做安装支架。输入轴与输出轴的中心高保持一致，外接部件的时候不需要做额外的高度调整，能直接对接同中心高的动力单元与执行部件。整体结构没有冗余的设计部件，所有零件都服务于动力换向传动的核心功能，没有多余的装饰性结构，整体重量控制在合理区间，适合安装在对安装空间与重量有要求的小型设备上。

　　实际使用过程中，这套结构的齿轮啮合运转顺畅，正反转切换时的回程间隙控制在较小范围内，适合需要频繁换向的传动工位。轴承的选型匹配了17毫米轴径的载荷需求，能承受径向载荷与少量的轴向载荷，满足伞齿轮传动过程中产生的轴向分力承载要求，不需要额外加装推力轴承来承担轴向力，简化了整体结构。所有紧固件都采用标准件，后期维护更换时不需要定制特殊规格的零件，在常规的五金渠道就能采购到替换件，降低了后期的维护成本与备件储备压力。
