三坐标测量用多功能夹具套件结构设计

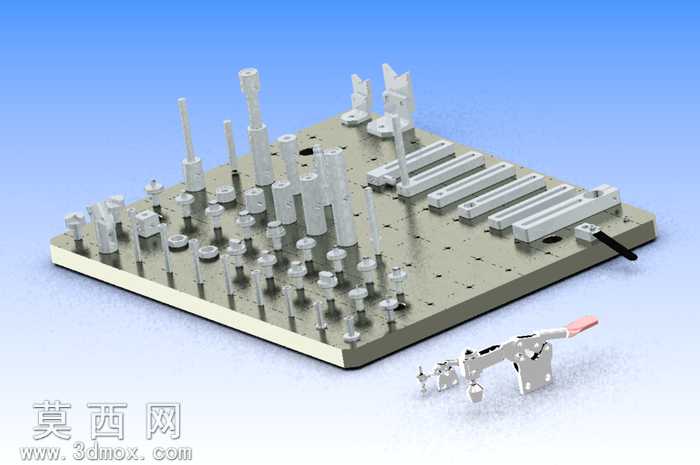

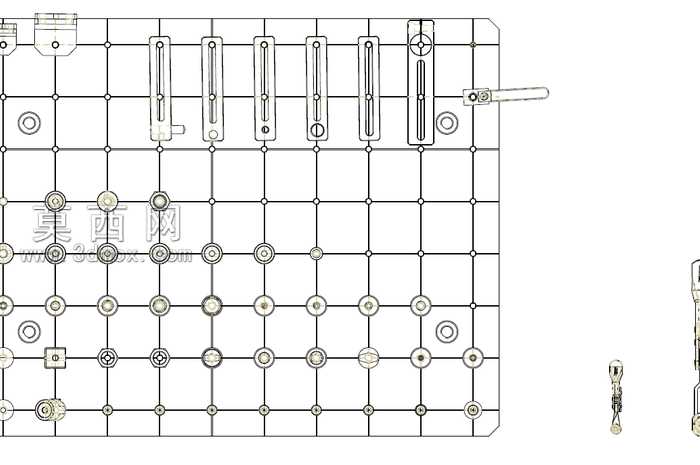

本套测量夹具套件采用三维参数化建模方式完成整体设计，建模过程中严格遵循三坐标测量作业的装夹定位规范，对每一类装夹组件的尺寸公差、配合间隙都做了精准的参数约束，确保所有组件可实现标准化互换装配。渲染阶段采用哑光金属材质搭配浅蓝渐变背景，清晰呈现底板的密集阵列定位孔结构，以及不同规格立柱、压块、快速夹钳的外形特征，金属表面做了细腻的磨砂质感处理，避免高反光影响对结构细节的观察，同时通过光影层次区分不同组件的装配位置关系。整套夹具以带网格定位孔的平台为基础载体，平台上的孔位采用等间距矩阵排布，可适配不同外形尺寸工件的装夹需求，配套的支撑立柱包含多种高度规格，可根据工件的测量高度灵活组合搭建支撑结构，侧向定位块可实现工件的XY向基准定位，前端配置的快速夹钳可实现工件的快速压紧固定，无需额外工具即可完成装夹操作。设计过程中充分考虑三坐标测量的作业特性，所有夹具组件的高度都做了避让优化，避免装夹结构遮挡工件的测量特征面，同时保证测头运行路径不会与夹具发生干涉，组件的边缘都做了倒角处理，避免操作过程中划伤工件或操作人员。不同功能的组件采用模块化设计思路，使用者可根据待测工件的外形结构、测量点位分布，自由选择对应的支撑、定位、压紧组件进行组合，无需定制专用夹具即可覆盖大部分规则及异形工件的测量装夹需求，大幅降低多品类小批量工件的测量装夹成本，提升三坐标测量的作业效率。
