自定义Comp气枪结构设计方案

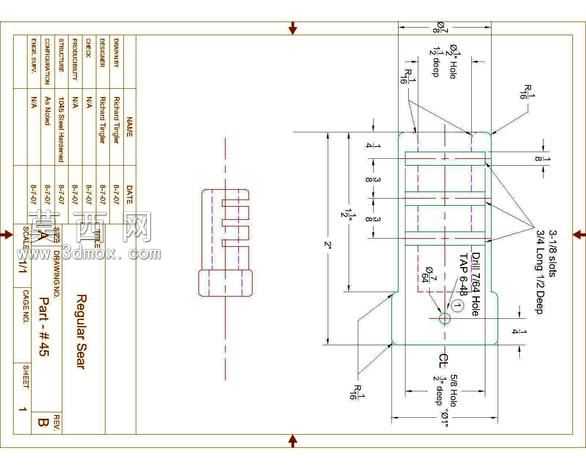

本作品为自主设计的Comp自定义气枪结构方案，整体建模过程围绕气枪的核心功能实现展开，首先梳理气枪的气动传导、击发联动、密封承压三大核心逻辑，在三维建模阶段先搭建整体装配骨架，确定各部件的装配基准与同轴度要求，将整体结构拆分为阀座、击发腔、气道转接段、连接螺纹段几个独立模块分别建模。建模过程中严格遵循机械加工的工艺要求，对所有配合面预留合理的公差区间，承压部位的壁厚经过受力校核，确保高压气动工况下的结构强度，密封槽的尺寸按照标准气动密封件的规格设计，保证装配后的气密性达标。图纸中完整标注了各段的长度、直径、倒角、圆角参数，其中螺纹规格、钻孔深度、沉孔尺寸都做了明确标识，方便后续直接对接机加工流程。材质选择上，承压主体部件推荐采用高强度铝合金，兼顾轻量化与结构强度，易磨损的击发配合部位采用淬火钢材，密封件选用耐老化的丁腈橡胶材质。设计过程中优化了气道走向，减少气路转折带来的气压损失，同时简化了整体零件数量，降低后续装配与维护的难度，击发结构的行程参数经过反复调整，兼顾击发力度与操作手感，外部轮廓做了圆角过渡处理，既提升握持舒适度也避免加工后的锐边风险。整体结构经过虚拟装配校验，不存在干涉问题，所有标注的尺寸都符合常规机加工的可实现性，无需特殊加工工艺即可完成零件制作，能够满足自定义气枪的功能实现需求，也可作为同类气动装置结构设计的参考方案。
