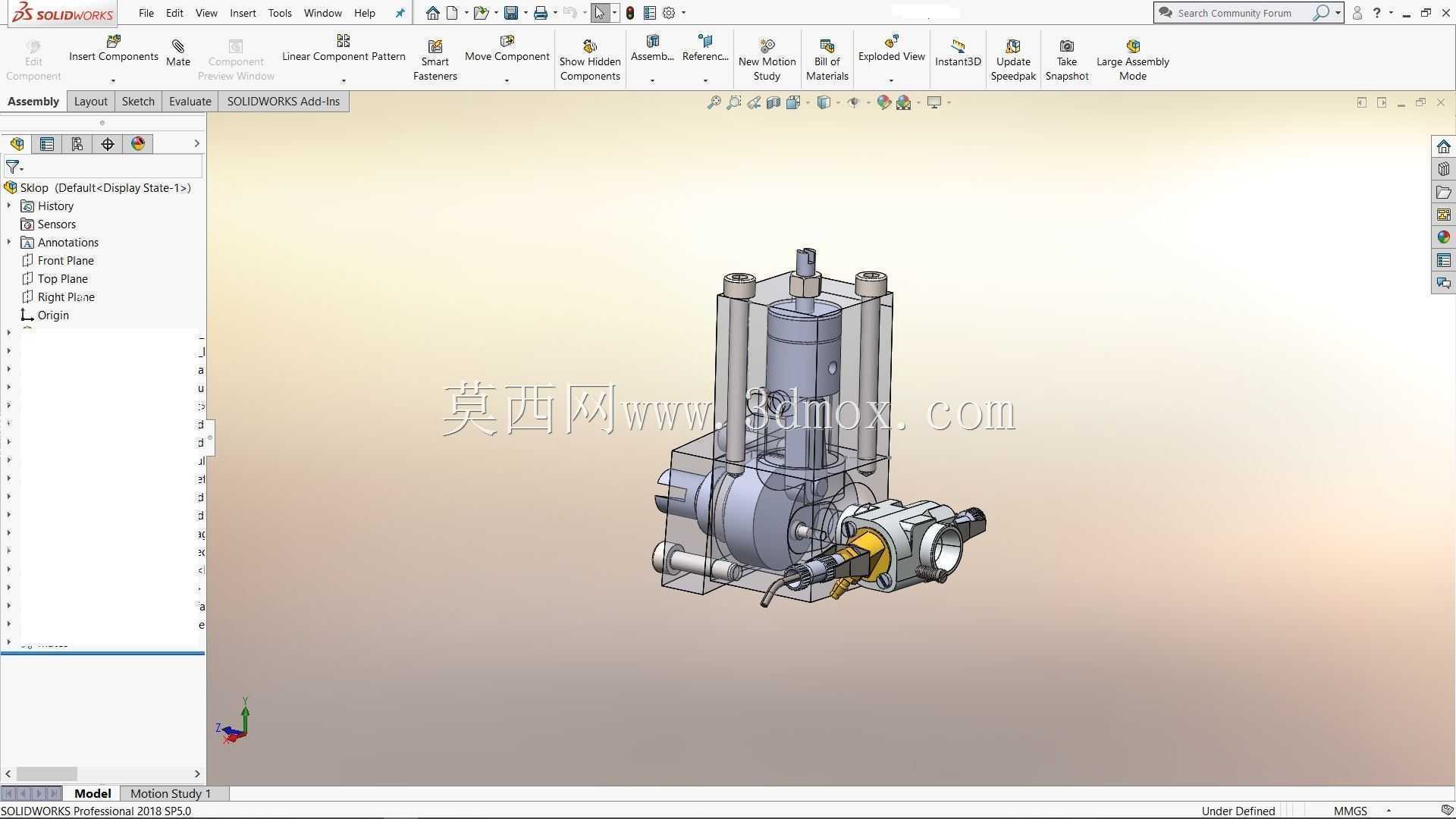

单缸立式柴油动力单元三维结构设计

　　这套单缸立式柴油动力单元的三维结构，核心面向小型非道路移动机械、固定动力输出场景的配套需求，可直接适配小型农用耕作机具、园林作业设备、小型应急发电机组、微型工程辅助机具的动力源选型参考，也能作为单缸内燃机教学、结构拆解实训的具象化三维参照。从实际落地的安装适配角度看，整套动力单元的安装边界完全遵循小型单缸柴油机的通用安装规范，底部安装脚的孔位间距、安装平面的平面度公差预留，都匹配现有同排量单缸柴油机的机架适配尺寸，不需要对配套设备的安装机架做大规模改动，就能完成动力替换或新装适配；整机的轴向尺寸控制在紧凑区间，横向突出的附属部件都做了安装避让设计，比如燃油滤清器、启动马达的布置位置，都避开了常规配套设备的机架干涉区域，输出轴的伸出长度、轴径、键槽规格也完全符合通用动力输出的连接标准，可直接对接皮带轮、联轴器等传动部件，不需要额外做转接结构的二次设计。

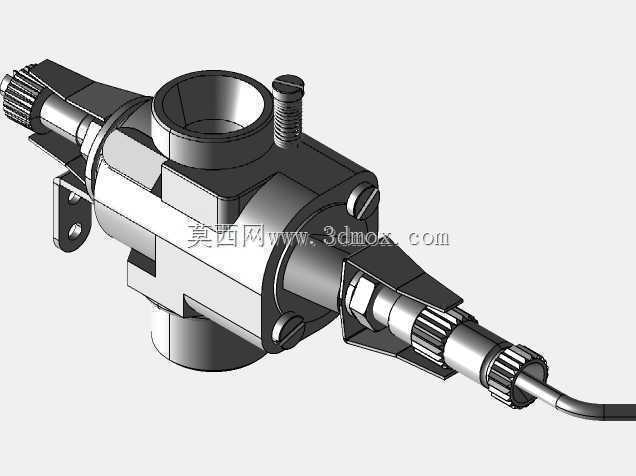

　　从功能特性的设计逻辑来看，整套结构完整覆盖了单缸柴油机的核心工作回路：立式布置的气缸体组件整合了缸套、活塞连杆组、曲轴飞轮组的核心运动结构，气缸盖部分集成了进排气道、喷油器安装位、气门驱动组件的布置空间，侧置的燃油供给组件包含了高压油泵、燃油滤清器、油门操纵机构的安装结构，前端的齿轮室盖内部预留了正时齿轮、调速机构的装配空间，侧置的启动马达安装位匹配常规电启动结构的安装尺寸，同时也预留了手摇启动的轴端接口，兼顾不同使用场景下的启动需求。冷却系统采用了集成式的水冷腔道设计，缸体与缸盖的冷却腔连通，预留了散热器进出水口的标准接口，润滑系统的油道在缸体内部做了集成布置，机油泵安装位、机油滤清器接口、油底壳的密封结构都做了完整的结构还原，能直观呈现整套动力单元的油路、水路、气路的走向逻辑。

　　设计过程中优先考虑了结构的可装配性与维护便利性，所有外接部件的安装面都预留了足够的扳手操作空间，比如喷油器的压紧螺栓位置、气缸盖螺栓的布置、机油滤清器的拆装空间，都按照实际装配的工具操作范围做了避让，不会出现三维结构中装配路径干涉、实际无法拆装的问题。运动部件的间隙预留也完全符合内燃机的设计规范，活塞在上止点、下止点位置时与气门的间隙、连杆运动过程中与缸体内部的间隙、曲轴旋转时与油底壳的间隙都做了合理的公差预留，避免运动干涉。外观上的散热鳍片、紧固螺栓、密封垫片、管线卡扣等细节结构都做了还原，不是简化的概念模型，能直接用于结构验证、装配模拟、干涉检查等工程场景，也能作为同类型动力单元改型设计的基础参照，帮助结构设计人员快速梳理单缸柴油机的结构逻辑，减少前期方案设计阶段的结构梳理工作量。针对不同配套场景的适配需求，这套结构的附属部件也做了模块化的设计处理，比如空气滤清器、消声器、燃油箱的安装位都采用了标准的安装接口，可根据不同设备的安装空间需求，灵活调整附属部件的安装方向或替换不同规格的配套件，不需要改动核心的缸体、曲轴等主体结构，大幅提升了动力单元的场景适配灵活性。
