欧宝C20XE/LET发动机缸盖密封垫结构

　　这款缸盖密封垫适配直列四缸双顶置凸轮轴发动机，主要应用在民用乘用车的动力总成上，承担缸体与缸盖之间的静密封作用，阻隔燃烧室高压燃气、冷却回路冷却液、润滑回路机油的互相窜通，是发动机核心密封部件之一。从实际装车工况来看，该部件需要承受燃烧室最高超过100bar的爆发压力，同时长期在-40℃到120℃以上的交变温度环境下工作，还要耐受机油、乙二醇冷却液的长期腐蚀，因此结构设计上采用多层复合结构，主体为金属基材冲制而成，密封筋位置做了冲压成型的凸筋结构，通过螺栓压紧后的弹性变形填补缸体与缸盖结合面的微观不平度，实现各腔体的独立密封。

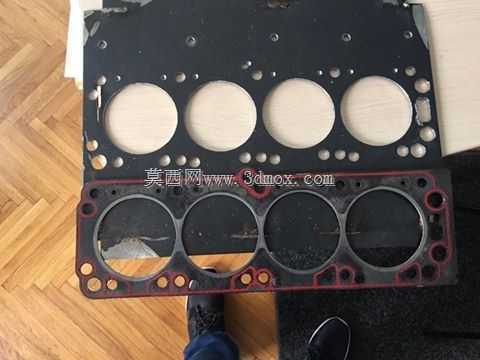

　　从结构布局来看，四个燃烧室孔位呈等距直线排列，对应直列四缸的缸心距设计，每个燃烧室孔周边均匀分布缸盖螺栓过孔，螺栓孔位置做了密封包边处理，避免螺栓孔位置出现渗漏。水道孔与油道孔的位置完全匹配缸体、缸盖的对应流道开口，其中大尺寸圆形开孔为燃烧室避让孔，周边密集的小孔分别对应冷却水道、润滑油道以及缸盖螺栓安装孔，部分异形开孔为缸盖定位销、附件安装的避让位。安装边界上，该缸垫的整体轮廓完全贴合缸体上平面的外形，边缘做了包边处理，避免长期使用后出现基材分层脱落的问题，厚度方向的设计公差控制在0.05mm以内，压紧后的实际厚度直接影响发动机的压缩比，因此建模过程中需要严格控制厚度尺寸以及各密封筋的成型高度，确保装配后压缩量处于设计要求的15%-25%区间内，压缩量过小会导致密封压力不足出现渗漏，压缩量过大则会导致密封筋失去弹性，在发动机冷热交变过程中出现密封失效。

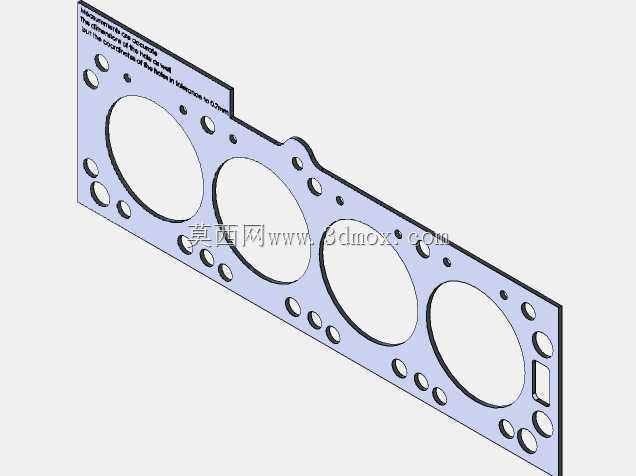

　　在三维建模过程中，首先需要对齐缸体、缸盖的结合面基准，以第一缸燃烧室中心为坐标原点建立装配坐标系，逐一核对每个孔位的位置度公差，其中燃烧室孔的位置度公差要求最高，偏差不能超过0.1mm，否则会出现燃烧室边缘压合不实，导致燃气冲蚀缸垫的故障。水道与油道孔的位置偏差不能超过0.3mm，避免出现流道遮挡影响冷却、润滑流量的问题。密封筋的建模需要还原实际冲压成型的弧度，不能简化为直角凸台，否则在后续做有限元密封压力分析时，会出现压力分布计算结果与实际情况偏差过大的问题，无法指导实际的装配验证。

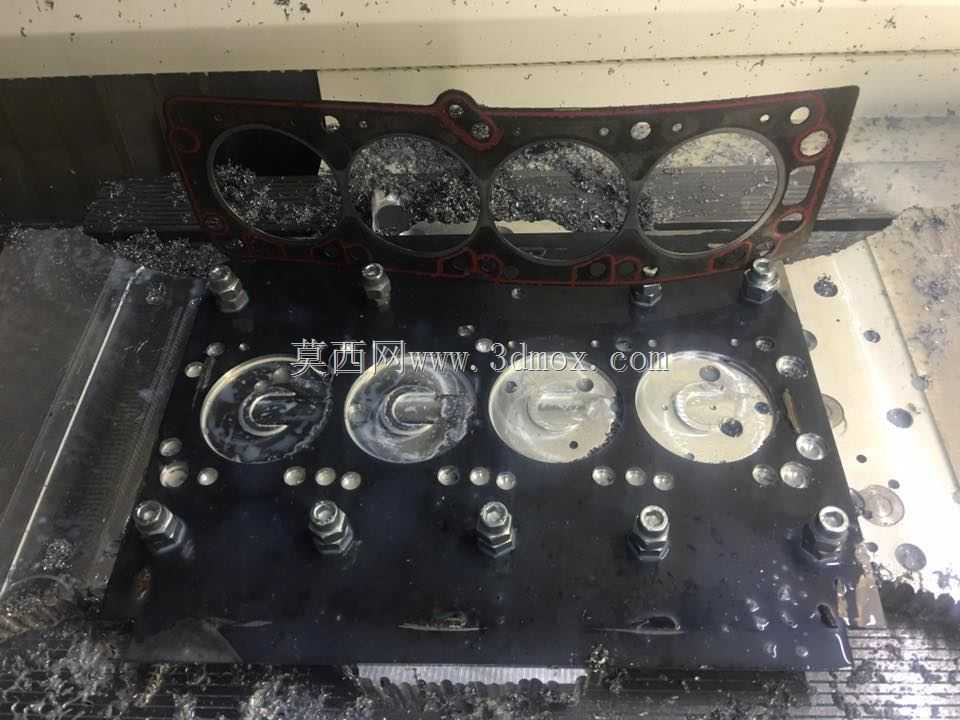

　　从售后维修的实际场景来看，该缸垫属于发动机大修时的必换件，只要拆解缸盖就必须更换全新缸垫，不允许重复使用，因为旧缸垫的密封筋已经产生塑性变形，无法再次提供足够的密封压力。建模时还原的所有孔位、轮廓尺寸，都可以直接用于维修替换件的开模生产参考，也可以用于发动机装配工艺的模拟验证，检查缸盖螺栓打紧顺序、打紧力矩下的缸垫变形情况，提前识别密封压力不足的区域，优化螺栓打紧的工艺参数。另外在做发动机热管理仿真时，该缸垫的水道孔开孔大小、位置直接影响各缸的冷却流量分配，精准的模型可以提升冷却系统仿真的准确度，帮助优化发动机的暖机速度以及各缸工作温度的一致性，避免出现单缸过热导致的爆震、拉缸等故障。
