隐藏式圆柱铰链铜桶柜连接结构

　　做家具结构设计快十年，经手的柜类连接结构不下百种，这次的隐藏式圆柱铰链结构，是针对铜桶柜这类特殊外观柜体做的定制化连接方案，最早接触这类需求是在做高端定制金属柜体项目的时候，客户要求柜体外观不能露出任何五金件，同时要保证桶形柜门的开合顺畅，还要承受金属柜体本身的重量，常规的明装铰链、普通暗藏合页根本满足不了要求。

　　先从实际应用场景说，这类带圆柱桶形柜门的柜体，大多用在高端会所的储物区、轻奢风格家装的卫浴收纳、商用空间的展示储物单元上，铜质桶形柜门本身单扇重量就有五六公斤，加上日常开合的冲击力，对铰链的承重和抗疲劳性要求很高，而且因为柜门是圆柱曲面，常规平面铰链的安装基准面根本找不到，强行安装会出现柜门开合卡滞、闭合后缝隙不均的问题，严重的还会因为应力集中导致柜门变形。

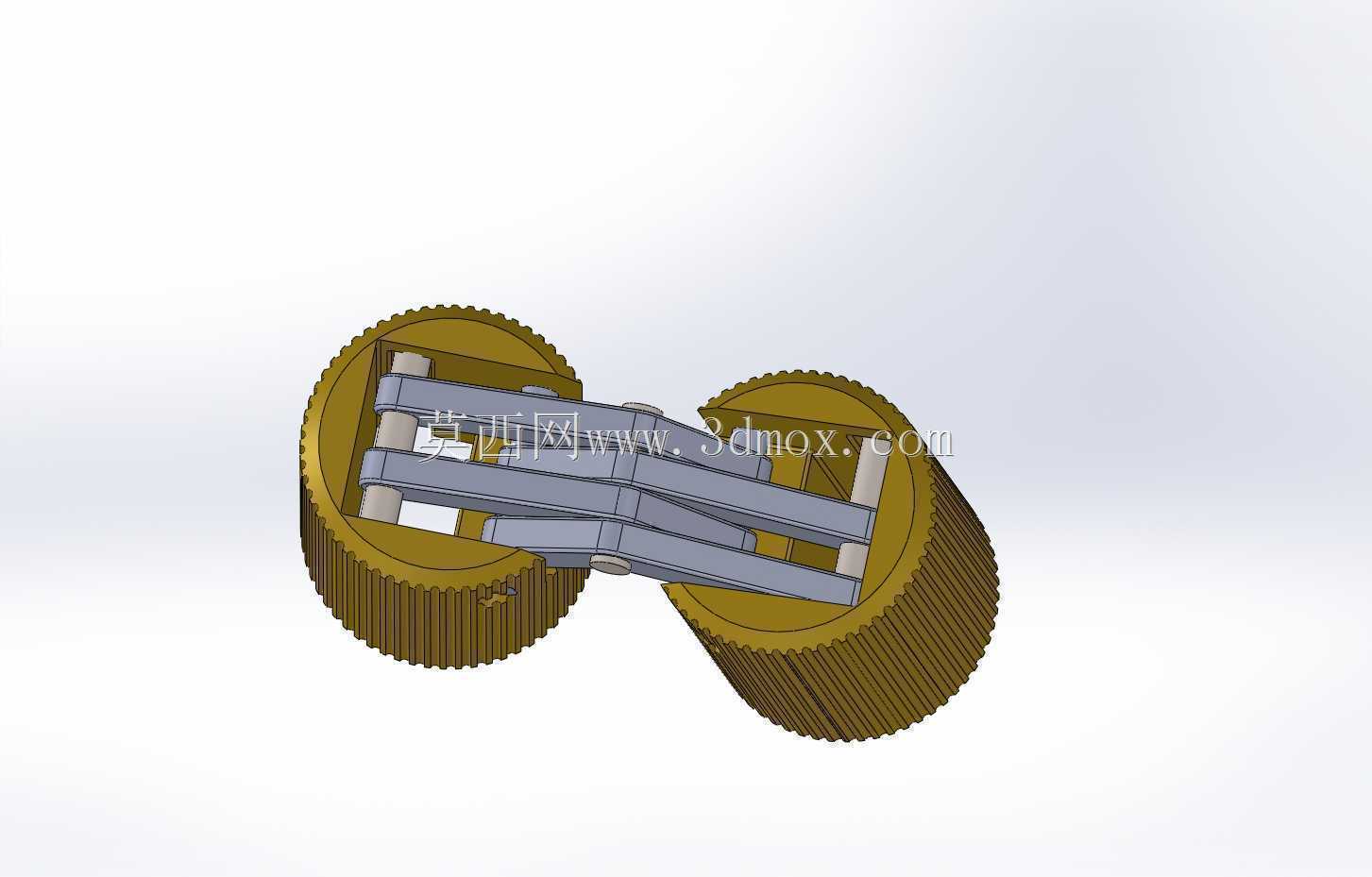

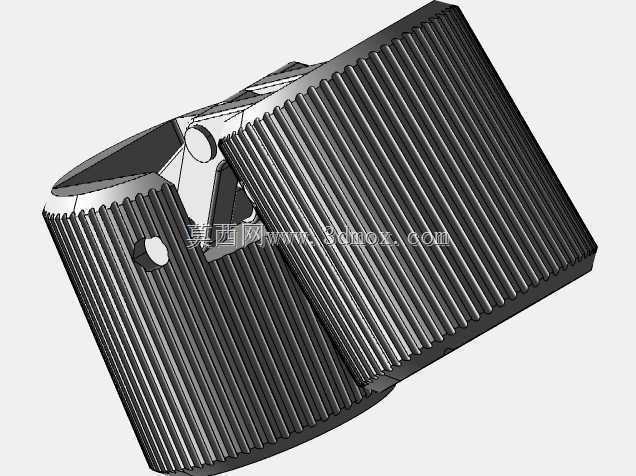

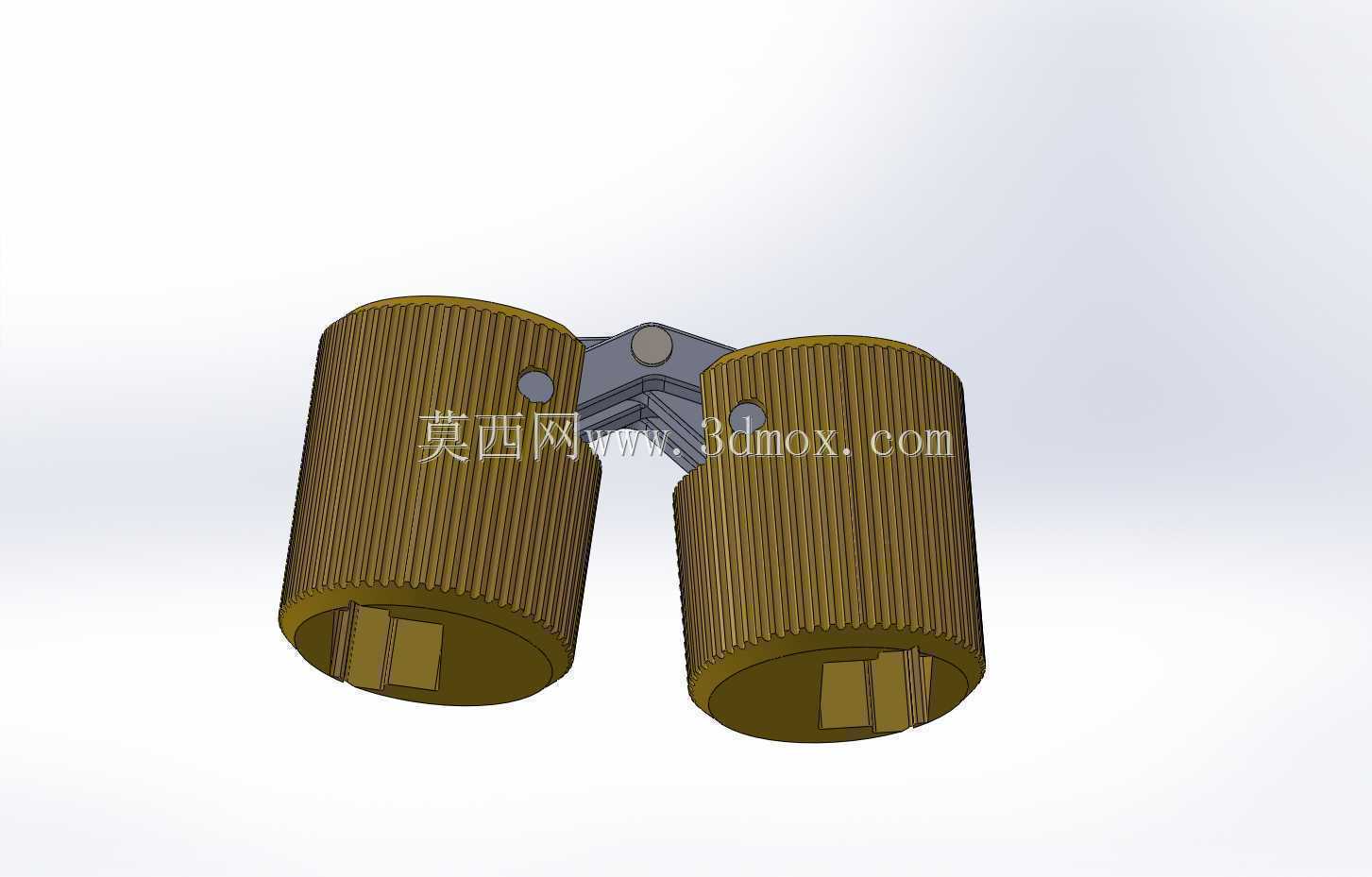

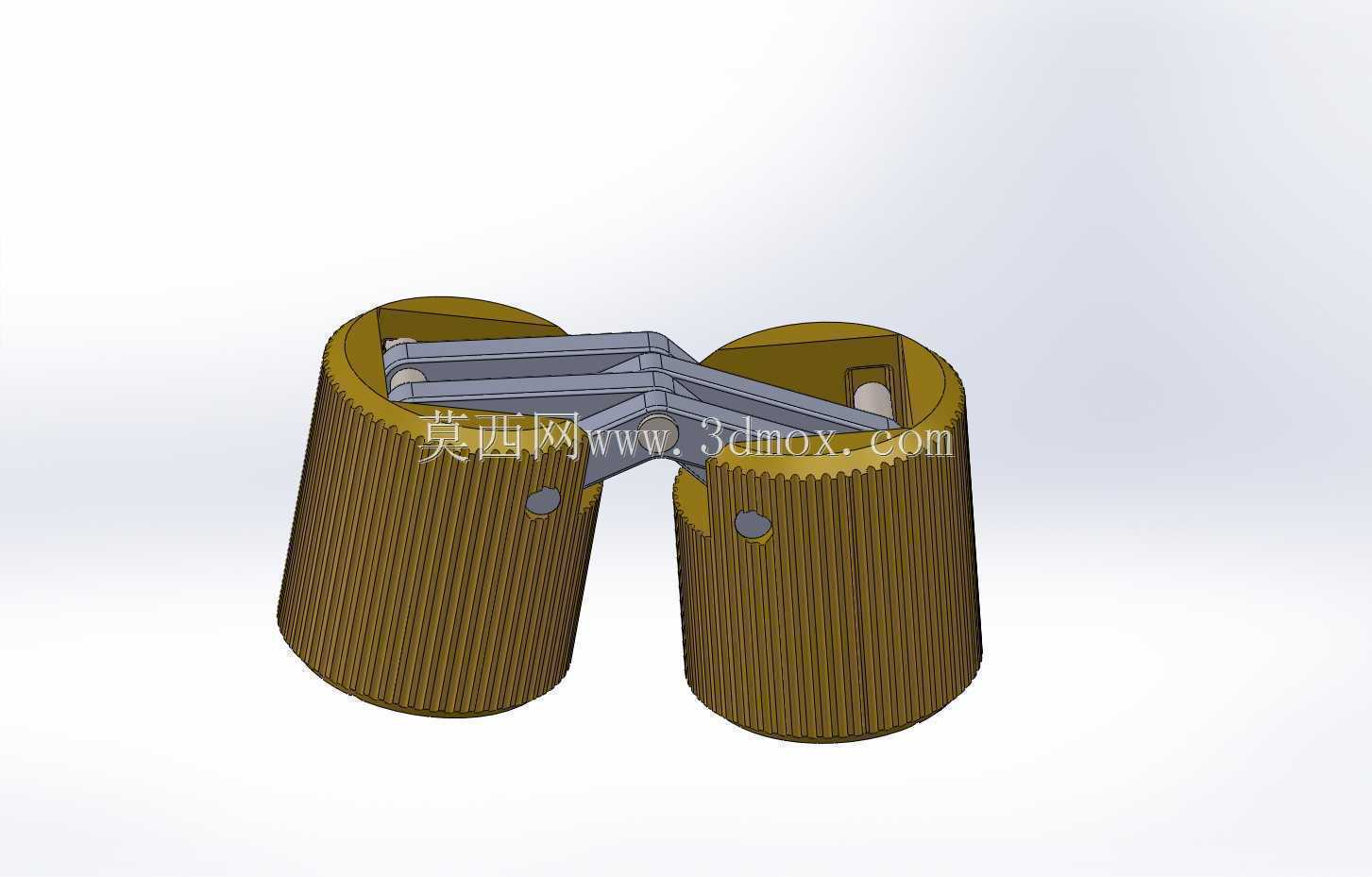

　　这个铰链结构的核心设计思路，就是把转动副完全藏在两个圆柱柜门的对接缝隙内部，从柜体外侧完全看不到五金件的存在，转动部分采用同轴圆柱配合结构，和柜门的圆柱外形做同曲率适配，安装的时候不需要在柜门外侧打孔，所有安装固定位都设置在圆柱柜门的内侧端面，固定点采用嵌入式卡接加侧面顶丝的双重固定方式，既保证了连接强度，又不会破坏柜门的外观完整性。

　　从功能特性上看，这个铰链的转动阻尼做了分段设计，柜门开合到0-30度的时候阻尼偏大，能避免柜门因为自重自动闭合，开合到30-120度的时候阻尼降低，开合手感顺滑，开到120度的时候有定位卡位，方便拿取柜内物品，闭合到最后10度的时候有阻尼缓冲，不会出现金属碰撞的异响。转动副的配合间隙控制在0.02毫米以内，既不会因为间隙过大出现柜门晃动，也不会因为间隙过小导致转动卡涩，配合面采用自润滑材质镶嵌，不需要定期加注润滑油，长期使用也不会出现磨损松旷的问题。

　　再说到安装边界和尺寸配合，这个铰链的整体安装深度只有35毫米，刚好适配壁厚5毫米的铜质圆柱柜门，安装的时候只需要在柜门内侧端面加工两个直径8毫米的定位孔，以及两个M4的顶丝孔，不需要做大面积的铣削加工，不会破坏圆柱柜门的结构强度。两个铰链页片的转动中心和圆柱柜门的中心轴线完全重合，保证柜门开合的时候是绕自身轴线转动，不会出现外凸或者内凹的情况，闭合后两个柜门之间的缝隙可以控制在0.5毫米以内，外观整体性非常好。

　　实际做结构验证的时候，我们做过一万次开合疲劳测试，铰链的磨损量不到0.01毫米，承重测试中单组铰链可以承受15公斤的垂直载荷，完全满足铜质桶形柜门的使用要求。设计的时候还考虑了安装容错性，顶丝固定位预留了1毫米的调节量，安装的时候可以微调柜门的前后和上下位置，降低现场安装的精度要求，哪怕安装的时候定位孔有轻微偏差，也能通过调节保证柜门的缝隙均匀。

　　很多人觉得隐藏式铰链就是把普通铰链藏起来就行，其实根本不是这么回事，尤其是针对曲面圆柱柜门的结构，转动中心的匹配、安装基准的选择、应力的分散都是要反复核算的，这个结构在设计的时候，我们特意把铰链的受力点做了分散处理，没有让固定螺丝单独承受柜门的重量，而是通过页片和柜门内侧的贴合面分散大部分载荷，螺丝只起到定位和防脱的作用，这样就算长期使用，也不会出现螺丝松动导致柜门下沉的问题。

　　另外针对铜质柜体的使用环境，比如卫浴空间的潮湿环境，铰链的主体材质采用和柜门接近的铜合金材质，表面做了钝化处理，不会出现和铜质柜门接触产生电化学腐蚀的问题，也不会因为潮湿生锈影响开合手感，转动部分的镶嵌衬套采用耐磨POM材质，和铜质转轴的摩擦系数很低，就算长期在潮湿环境下使用，也不会出现卡顿的情况。

　　在做三维建模的时候，我们把铰链的所有配合面都做了公差匹配模拟，提前排查了转动干涉的问题，比如铰链页片和柜门内侧的加强筋会不会在开合的时候碰撞，转动到最大角度的时候管线会不会被拉扯，这些细节都在模型阶段做了验证，所以实际打样的时候一次就成功了，没有出现结构干涉的问题。对于做家具五金设计、高端柜体结构开发的工程师来说，这类隐藏式圆柱铰链的结构思路，也可以拓展到其他曲面柜门、特殊造型柜体的连接设计上，核心就是让转动副和柜门的外形基准重合，把连接结构完全隐藏在外观面以内，同时保证受力合理、安装便捷。
