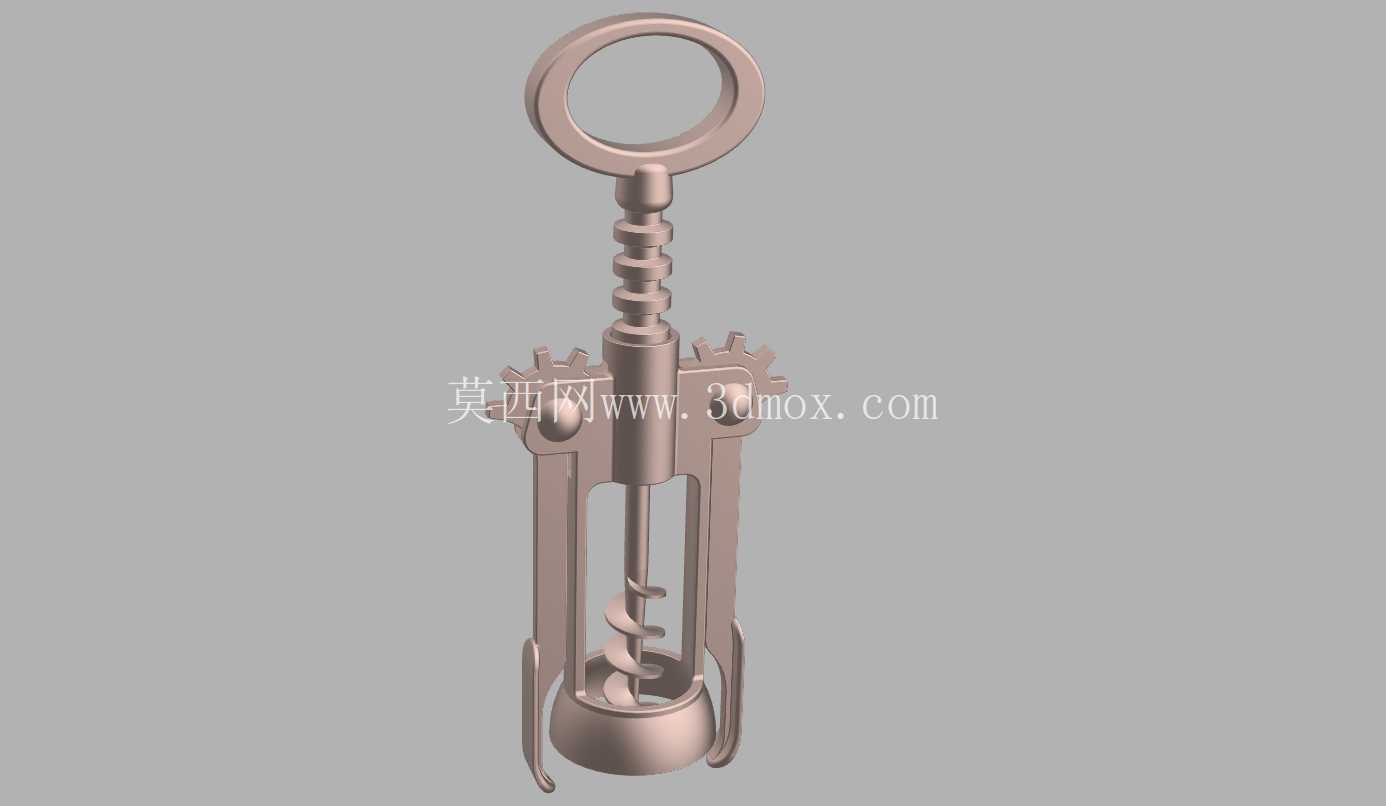

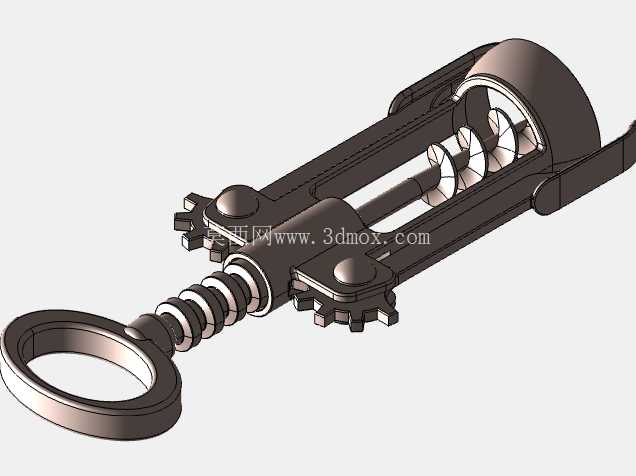

翼式结构红酒开瓶器三维结构设计

这款翼式开瓶器的结构设计，核心围绕手动开启软木塞封装红酒瓶的实际使用场景展开，日常餐饮服务、家庭餐厨、酒品零售场景中都能见到这类工具的身影，相比简易的螺旋开瓶器，它的杠杆结构能大幅降低使用者的施力强度，即便是手部力量较弱的使用者也能顺利完成开瓶操作，不会出现软木塞断裂、残屑掉落进酒液的问题。从功能结构来看，整个部件分为顶部握持环、中段螺旋钻杆、两侧对称杠杆翼、下部瓶身定位套四个核心部分，螺旋钻杆采用尖头带连续螺旋刃的结构，旋入软木塞时能均匀切入木质纤维，不会出现钻偏、钻透软木塞导致碎屑掉落的情况，钻杆表面的螺旋导程经过反复校核，每旋转一圈的进给量刚好匹配软木塞的常规密度，既不会因为进给太快导致钻杆弯折，也不会因为进给太慢增加操作时长。两侧的杠杆翼通过销轴与中部的传动螺母连接，当钻杆完全旋入软木塞后，向下按压两侧翼板，传动螺母就会带动钻杆向上做直线运动，将卡紧的软木塞平稳从瓶口拔出，整个拔塞过程中两侧翼板的受力完全对称，不会出现单侧施力导致软木塞歪斜断裂的情况，杠杆的力臂比例经过测算，成年人单手握持按压时，只需要施加不到十公斤的按压力就能拔出常规规格的红酒软木塞，操作门槛极低。下部的瓶身定位套采用内凹圆弧结构，使用时刚好套在红酒瓶口的外缘，定位套的内径尺寸匹配市面上绝大多数标准红酒瓶的瓶口外径，套入后能自动对中，保证钻杆旋入时始终与瓶口轴线保持重合，不会出现钻杆倾斜戳坏软木塞的问题，定位套的下缘做了卷边钝化处理，接触瓶口时不会刮伤玻璃表面，也不会因为应力集中硌碎瓶口。顶部的握持环采用大尺寸圆环设计，使用者旋转钻杆时可以将手指穿入环内施力，握持环的表面做了圆弧过渡，没有尖锐棱角，长时间旋转也不会磨伤手指，环体内径足够容纳成年人的拇指穿过，旋转施力时能更好地传递扭矩，不会出现打滑脱手的情况。从安装边界与尺寸适配来看，整个开瓶器收拢状态下的长度刚好适配常规家用抽屉的储物高度，展开两侧翼板后的最大宽度不会超过常规餐具收纳格的宽度，不需要额外预留特殊的储物空间；所有活动连接的销轴部位都预留了合理的配合间隙，长期使用不会因为金属锈蚀、碎屑卡滞出现活动不畅的问题，钻杆的螺旋表面做了光滑处理，旋入软木塞时的阻力更小，拔出软木塞后也能轻松将软木塞从钻杆上旋下，不会出现软木塞卡滞在钻杆上难以清理的问题。设计过程中还充分考虑了不同长度软木塞的适配性，钻杆的有效工作长度覆盖了从短款餐酒软木塞到长款陈年酒软木塞的全部尺寸范围，不需要额外调整结构就能适配绝大多数瓶装红酒的开瓶需求，定位套的深度也做了优化，套在瓶口时不会因为套入过深卡住瓶口凸起的封边，也不会因为套入过浅导致定位不稳。整个结构没有多余的复杂零件，所有部件都采用金属冲压、车削工艺就能完成加工，量产时的装配工序简单，只需要将销轴穿入对应孔位做铆接固定就能完成组装，没有复杂的卡扣、粘接结构，长期使用的结构可靠性更高，即便出现单个零件损坏也能快速拆解更换，不需要整体报废。
