手动式管道切割器结构设计方案

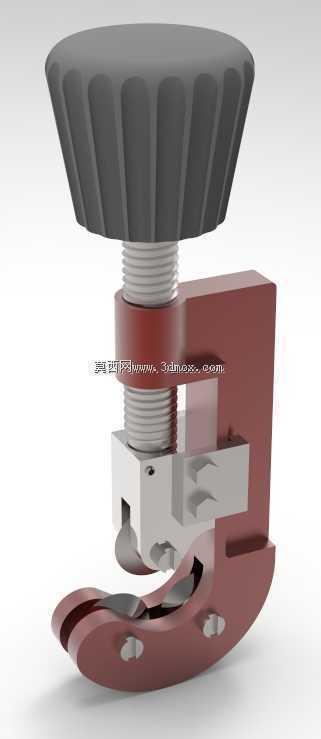

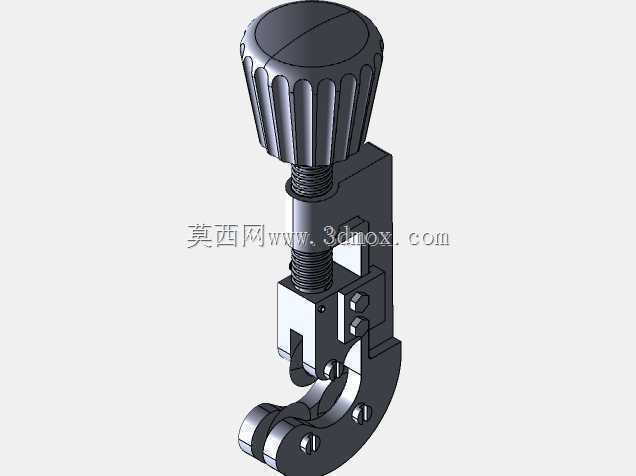

　　这款手动管切割器主要面向小口径金属管路的现场加工作业场景，在水电安装、小型设备管路维保、制冷管路布设这类无法动用大型电动切管设备的作业场景中，这类工具的使用频率极高，不需要外接电源，单手即可操作，尤其适合狭窄空间内的管路截断作业。从结构布局来看，整体采用C型开放式钳体作为承载主体，这种结构的优势在于可以从管路侧方直接卡入，不需要从管路端部穿套，针对已经布设完成的固定管路作业时，操作便利性远高于套环式切管工具。上部的旋钮采用大直径防滑滚花设计，作业时不需要额外借助加力杆，徒手旋转即可提供足够的进给力，旋钮下方连接梯形传动螺杆，螺杆的螺距经过匹配设计，每旋转一圈的进刀量控制在0.2mm左右，既可以保证进刀过程的平稳性，

　　避免单次进刀量过大导致刀片崩损或者管路变形，也能在切割薄壁管路时保证切口的圆度，不会出现管口压瘪的问题。切割执行端采用滚轮支撑加圆盘刀片的组合结构，C型钳体的下支撑端设置两个对称布置的导向滚轮，切割时滚轮贴合管路外壁，随着旋钮旋紧带动刀片下压，转动整个工具即可让刀片沿管路圆周方向逐步切入，两个支撑滚轮的间距经过优化，针对常见的6-25mm外径的铜管、薄壁钢管、铝管都能形成稳定的三点支撑，不会在转动过程中出现滑脱、偏斜的问题。刀片采用标准的高速钢圆盘切刀，安装位置预留了快换结构，刀片磨损后只需要松开固定销即可完成更换，不需要拆解整个钳体结构，适合现场作业时的快速维护。从安装边界和尺寸适配来看，C型开口的最大深度为30mm，

　　也就是说只要管路距离墙面或者相邻障碍物的间隙大于30mm，就可以正常卡入工具完成切割，整体工具的最大外轮廓尺寸控制在120mm以内，重量不到0.5kg，放在工具包内携带不会占用过多空间，日常维保作业携带十分方便。设计过程中针对钳体的受力做了针对性的强化，C型钳体的转角位置做了圆弧过渡处理，避免应力集中导致的钳体断裂，螺杆与钳体的配合部位设置了铜质衬套，长期使用不会出现螺纹磨损导致的进刀间隙过大问题。实际作业时，只需要先将待切割位置的管路表面擦拭干净，把C型钳体卡入管路，调整位置让刀片对准切割标记线，缓慢旋转上部旋钮直到刀片轻微接触管壁，之后绕管路匀速转动工具，每转动1-2圈就轻微旋紧旋钮进刀，直到管路完全截断，

　　切割完成的管口毛刺极少，只需要简单倒角就可以直接进行套丝、插接等后续工序，相比手锯切割的方式，切口垂直度更好，不会出现斜口导致的管路对接错位问题，也不会产生大量的金属切屑，适合对洁净度有一定要求的作业场景，比如制冷设备的冷媒管路安装，切屑进入管路会导致冷媒系统堵塞，这类滚压式切割的方式就可以完全避免这类问题。针对不同材质的管路，刀片的进给压力可以通过旋钮的旋转力矩灵活控制，切割薄壁紫铜管时可以适当减小进给力，避免管口变形，切割薄壁不锈钢管时可以适当增加进给力，保证切割效率，不需要额外调整工具结构，操作人员凭借手感就可以完成适配。钳体表面采用喷塑处理，握持部位没有尖锐棱角，冬季作业时不会像裸露金属那样粘手，也具备一定的防锈能力，在潮湿的作业环境下长期使用也不会出现锈蚀卡滞的问题。螺杆部位预留了润滑注油孔，定期注入少量润滑脂就可以保证螺杆传动顺畅，不会出现进刀卡顿的问题，整体结构没有易损的复杂零件，除了刀片属于消耗件之外，其他结构件的使用寿命都可以达到万次以上的切割作业，完全满足日常安装维保的使用需求。
