等节距圆柱螺旋压缩弹簧结构设计

　　日常做设备结构设计时，这类圆柱螺旋压缩弹簧是最常接触的弹性元件之一，小到消费电子的按键回弹结构，大到重型工程机械的缓冲悬架，几乎所有需要提供复位力、缓冲吸能、载荷承载的场景都能见到它的身影。不同于拉伸弹簧带挂钩、扭转弹簧带扭臂的结构，这类等节距压缩弹簧的两端通常做并圈磨平处理，端面平整度直接决定了安装后的受力均匀性，要是端面磨削角度偏差超过2度，弹簧受压时很容易出现侧向偏移，轻则导致预紧力不足，重则会和安装腔内壁发生摩擦磨损，大幅缩短使用寿命。

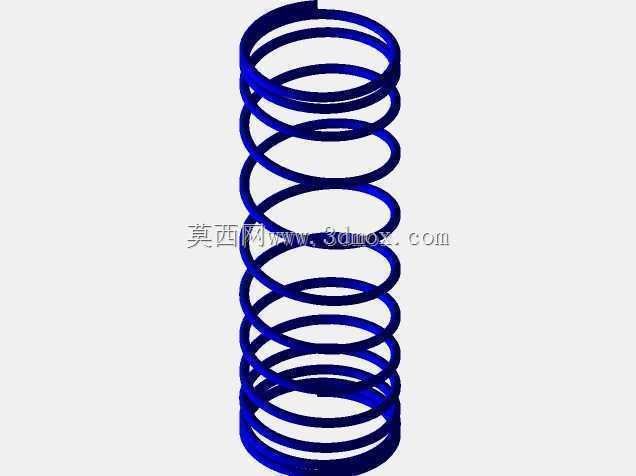

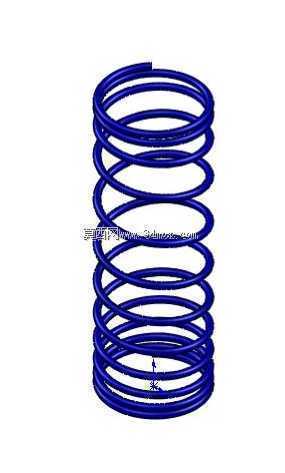

　　做这类弹簧的三维建模时，首先要确认的核心参数是有效圈数和支撑圈数，通常两端的支撑圈各取1到1.5圈，这部分圈数在工作状态下不会发生形变，主要作用是保证弹簧直立稳定，避免受压时失稳弯折。建模过程中螺旋线的生成逻辑要贴合实际加工工艺，弹簧的钢丝是通过冷卷或者热卷工艺缠绕在芯轴上成型的，所以螺旋线的起始端和收尾端要做自然收头处理，不能出现生硬的断面，否则后续做工程图导出、或者导入有限元软件做受力分析时，很容易在端点位置出现应力集中的计算误差。

　　从实际应用场景来看，这类弹簧的选型首先要匹配安装空间的边界尺寸：弹簧的外径要比安装腔的内径小0.5到2毫米，预留出受压膨胀的间隙，避免工作时弹簧外径胀大卡滞在腔体内；弹簧的内径要比配套的导向轴大0.3到1毫米，既不能间隙太大导致弹簧晃动偏斜，也不能间隙太小导致弹簧伸缩时和导向轴发生摩擦。自由长度的选择要结合预压量和工作行程来定，通常预压量取自由长度的10%到15%，保证弹簧在初始安装状态下就有足够的预紧力，不会出现松脱异响，而最大工作载荷下的压缩量不能超过弹簧极限压缩量的80%，否则弹簧会出现塑性变形，失去弹性恢复能力。

　　不同工况下对弹簧的材质选择也有区别，普通室温、无腐蚀的常规场景用碳素弹簧钢即可，成本低、弹性模量稳定；如果是在高温环境下使用，比如发动机周边、高温烘道内部的结构，就要选用合金弹簧钢，保证高温下的弹性不会衰减；如果是在潮湿、有腐蚀介质的环境，比如化工设备、户外露天设备上使用，就要选用不锈钢材质或者做表面防腐处理。建模时可以通过调整螺旋升角、钢丝直径、中径这些参数，快速匹配不同的刚度需求，刚度计算要符合胡克定律，同时要考虑弹簧的旋向，当弹簧套在导向杆上使用时，旋向不会影响受力，但如果是两个弹簧嵌套使用的场景，两个弹簧的旋向必须相反，避免工作时两个弹簧的钢丝卡嵌在一起。

　　很多新手做弹簧设计时容易忽略共振问题，当设备的工作振动频率和弹簧的固有频率接近时，会出现共振现象，导致弹簧振幅急剧增大，很容易出现断裂失效，所以设计时要通过调整有效圈数、弹簧刚度，让弹簧的固有频率避开设备的工作频率区间，通常要求固有频率是工作频率的10倍以上，要是空间受限无法调整参数，也可以采用不等节距的弹簧结构，或者在弹簧内部加装阻尼元件，抑制共振的产生。另外弹簧的端面处理也很关键，磨平的端面要保证和弹簧轴线垂直，支撑圈的并紧间隙不能超过钢丝直径的3%，否则安装后弹簧的受力点会偏移，长期交变载荷作用下很容易在并圈位置出现疲劳裂纹。

　　从装配关系来看，这类弹簧通常不需要额外的紧固件固定，依靠两端的预紧力就可以卡在安装位之间，所以建模时要预留好弹簧的压缩行程空间，避免结构件运动到极限位置时弹簧被压并，压并状态下的弹簧不仅失去缓冲作用，还会对两端的安装结构产生额外的刚性冲击，很容易损坏周边的塑料件或者薄壁结构件。做三维装配校验的时候，要模拟弹簧在最小压缩、最大压缩、自由状态三个位置的形态，确认全行程内弹簧都不会和周边的零件发生干涉，尤其是带安装导向槽的结构，要确认弹簧伸缩时不会卡进槽体的缝隙里。
