两针圆形工业连接器三维结构设计

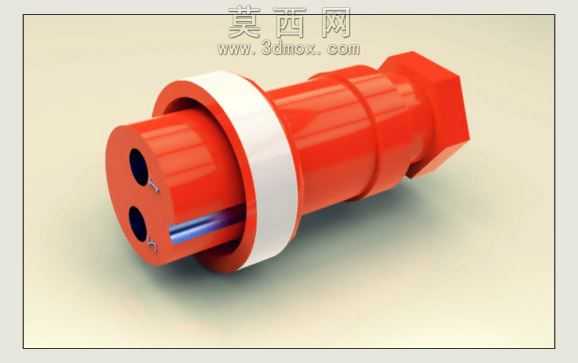

本模型为两针公头圆形工业连接器，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循工业连接器的通用尺寸规范，对各部件的装配公差进行了预留设计，确保模型可直接用于后续的结构验证与装配模拟。模型整体采用前后分段式结构设计，前端为插合对接端，设置两个平行排布的圆柱形插针孔位，孔位内壁做了导向倒角处理，可在实际对接时引导插针顺利插入，避免插针弯折损坏；插针采用导电金属材质建模，表面做了金属光泽质感处理，还原铜质插针的真实视觉效果。中部设置一圈白色环形定位法兰，法兰盘厚度均匀，边缘做了圆角过渡处理，既可以在连接器安装时起到轴向定位作用，也能区分连接器的插接方向，避免反向插合造成的部件损坏。后端为六角形锁紧结构，建模时严格还原六角对边尺寸，可适配标准扳手进行拧紧操作，六角结构与主体圆柱段之间做了平滑过渡，避免应力集中问题。主体外壳部分采用硬质工程塑料材质渲染，表面做了哑光蓝质感处理，还原工业连接器常用的绝缘外壳视觉效果，外壳各段之间的衔接处做了细微的接缝刻画，还原实际产品的装配结构特征。建模过程中对所有锐边均做了圆角处理，符合实际注塑生产的工艺要求，不存在尖锐的结构死角；各部件之间的装配关系清晰，可拆分展示内部插针固定结构与外壳的配合方式，既可以用于电气连接方案的演示，也可作为工业配件选型的参考模型，渲染阶段采用柔和的影棚布光，突出模型的结构层次与材质质感，整体效果清晰直观，能够完整展现该款连接器的外观特征与结构细节。
