8mm规格T型气动快插接头三维设计

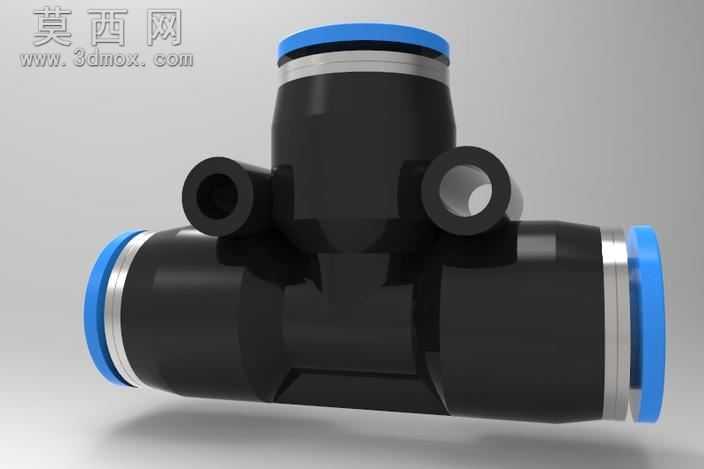

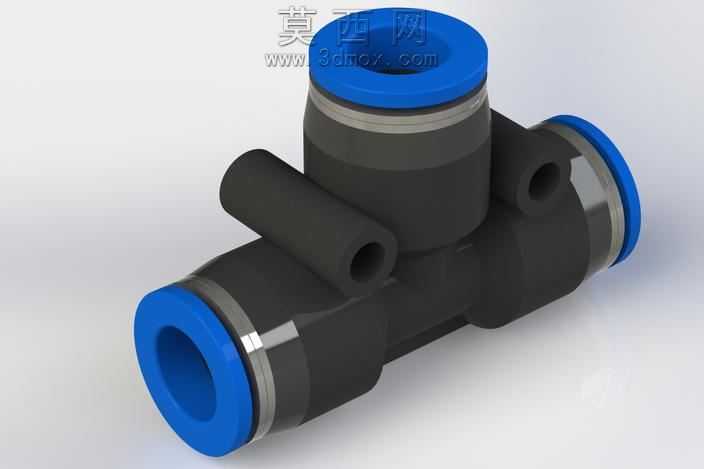

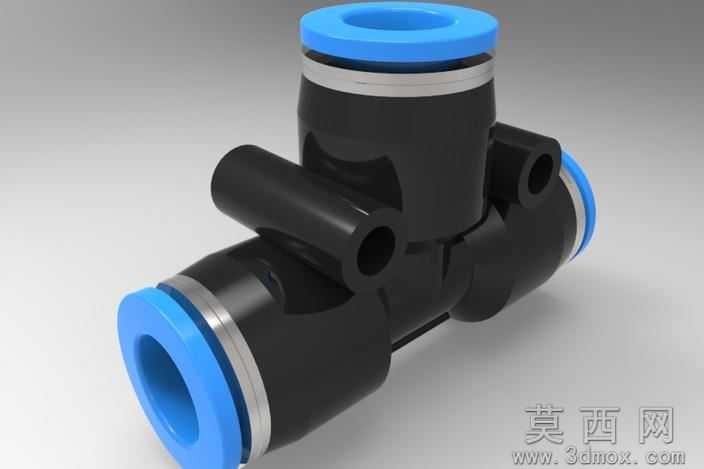

本作品为8mm通径规格的T型三通气动快插接头三维模型，建模阶段严格参照气动快插元件的实际尺寸规范，首先以接头的中心轴线为基准搭建骨架模型，确定三个接口的相对位置与同轴度公差要求，主体结构采用对称式T型布局，三个接口均适配8mm外径气动软管。建模过程中先完成主体黑色塑料基座的实体构建，对基座的加强筋结构、侧部工艺孔位做了精细化还原，保证结构强度的同时兼顾注塑成型的工艺合理性；随后分别构建三个接口处的蓝色塑料压环、金属卡簧密封结构，对卡簧的齿形结构、压环的倒角细节都做了1:1还原，确保模型能够直观展现快插接头的内部装配逻辑。材质渲染阶段，主体基座采用哑光黑色工程塑料材质，调整粗糙度参数还原PP塑料的磨砂质感，接口压环采用亮蓝色POM塑料材质，添加轻微的反光效果区分不同塑料部件的质感差异，金属卡簧部分采用抛光不锈钢材质，添加细微的金属划痕纹理提升真实感，密封胶圈部分采用半透明哑光橡胶材质，还原丁腈橡胶的弹性质感。结构设计上完全遵循气动快插接头的工作原理，建模时预留了卡簧的活动间隙、密封件的压缩量空间，三个接口的内径尺寸严格匹配8mm软管的插入公差要求，内部流道做了平滑过渡处理，避免气动回路中出现不必要的压力损失。整体模型装配关系清晰，各部件之间无干涉，既可以作为气动回路设计的标准件调用，也能够用于快插接头的结构原理展示，模型的尺寸公差控制在合理范围内，完全符合工业气动元件的设计规范，能够直接用于装配验证、产品演示等多种场景。
