带刻度螺纹口密封玻璃储物罐结构设计

　　日常接触到的带刻度密封玻璃罐，看似是普通民用容器，实则在小批量试剂分装、食品原料暂存、实验室样品留存等场景都有稳定应用，这类容器的结构设计需要兼顾密封可靠性、内容物可视性、取用便捷性多个维度，不能只做外观造型的复刻。

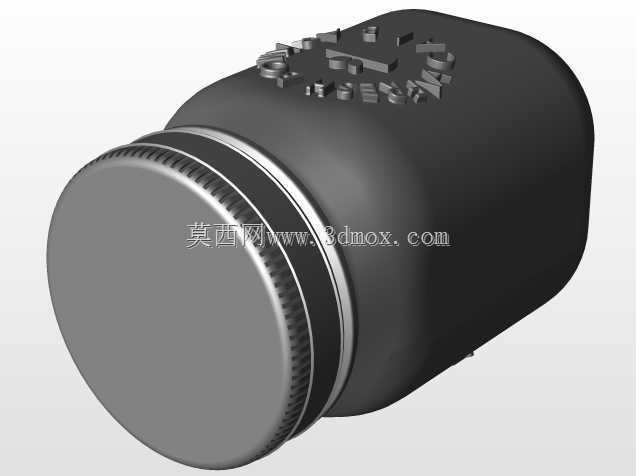

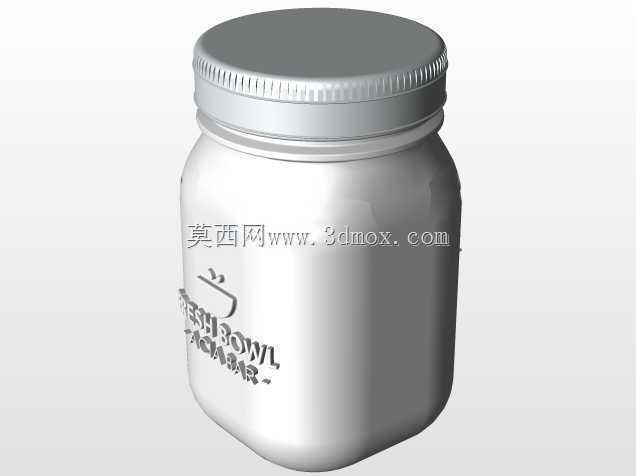

　　做这款罐体结构的时候，最先敲定的是瓶口的螺纹参数，没有采用普通民用罐头的浅牙螺纹，而是选了导程4mm的圆牙螺纹，牙高控制在1.2mm，螺纹配合长度留足8mm，配合盖内的食品级硅胶密封圈，拧紧后可以实现0.02MPa的微负压密封，不管是存放易吸潮的粉状原料，还是需要隔氧的液态样品，都不会出现漏液、返潮的问题。瓶盖部分做了滚花防滑结构，滚花纹理的节距选了1mm，深度0.3mm，手上沾有少量粉末或者水渍的时候也能顺利拧开，不会出现打滑的情况，瓶盖顶面做了微凹的平面，可以直接粘贴内容物标签，堆叠放置的时候也不会滑落。

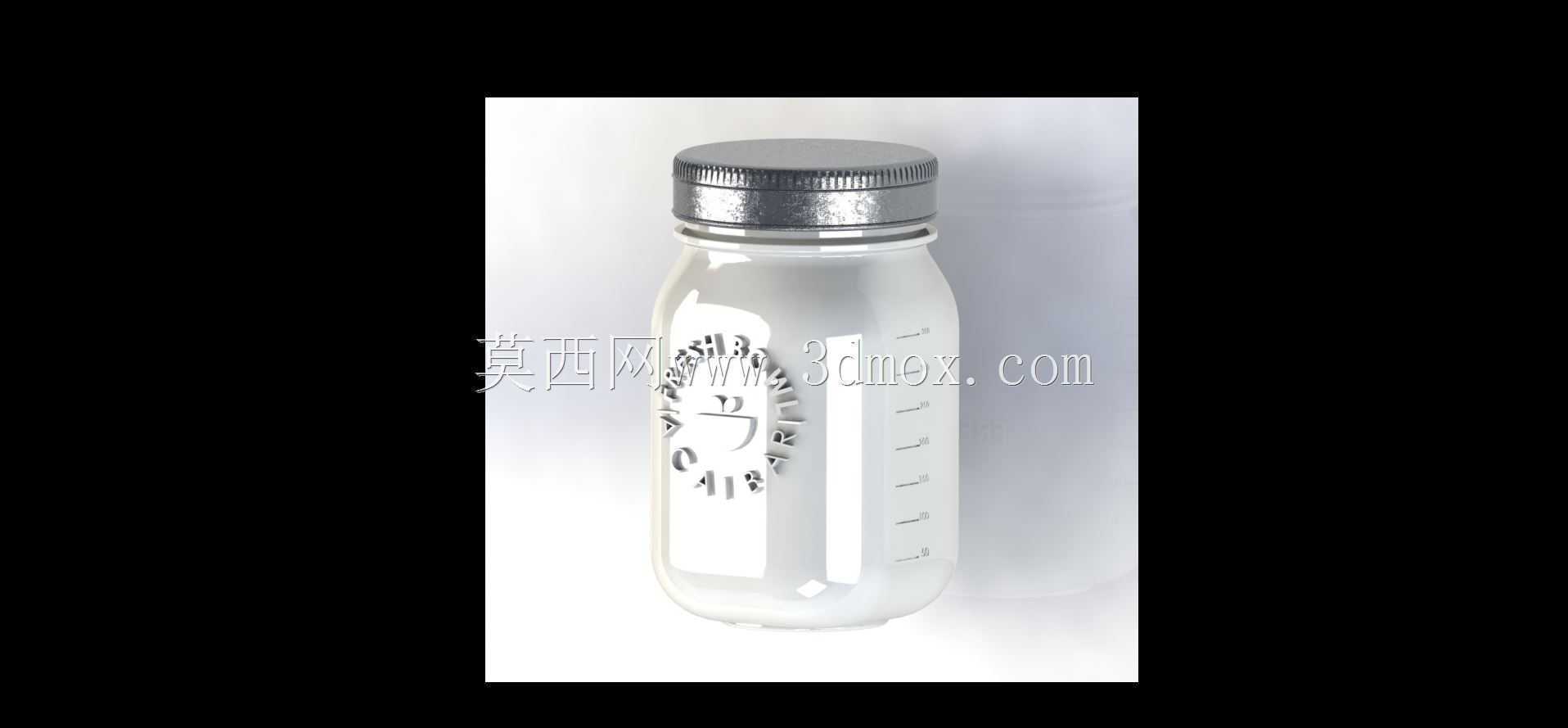

　　罐体本身采用钠钙玻璃材质的壁厚设计，侧壁厚度均匀控制在2.5mm，既保证了足够的抗冲击强度，正常从80cm高度跌落到平整水泥面不会碎裂，又不会因为壁厚过大导致整体重量超标，空罐重量控制在180g左右，单手持握没有负重感。瓶身侧面的刻度线做了凸起式结构，不是印刷上去的涂层，刻度从50ml到500ml，每50ml一个长刻度，每10ml一个短刻度，误差控制在±5ml以内，哪怕经过反复清洗、高温消毒，刻度也不会磨损脱落，日常取用内容物的时候不需要额外借助量杯，直接读取刻度就能控制取用量。

　　罐底部分做了内凹的防滑底脚，底脚高度2mm，接触平面的位置做了细磨砂处理，放在光滑的实验台或者厨房台面上的时候，不会因为轻微碰撞就滑动移位，底脚的内凹结构也能让罐体在清洗后倒扣放置的时候，残留的水分可以顺利流出，不会在罐底积水滋生霉菌。瓶身的过渡圆角全部做了R3以上的圆弧处理，没有尖锐的直角结构，一方面是玻璃生产的时候直角位置容易产生应力集中，降温过程中容易开裂，另一方面日常清洗的时候，直角位置容易残留污渍，圆弧过渡可以让清洁布顺利接触到所有内壁位置，没有清洁死角。

　　设计过程中也考虑了不同场景的安装和摆放边界，罐体最大直径是82mm，总高度（含瓶盖）是155mm，常规的冰箱门架、实验室试剂架层间距只要大于160mm就能顺利放入，不会出现卡滞的情况。瓶口的内径做了52mm的设计，普通的汤勺、取样勺都能顺利伸入，取用粉状、颗粒状内容物的时候不会卡在瓶口位置。另外瓶身的肩部做了15°的倾斜过渡，倾倒液态内容物的时候，液体会顺着倾斜的肩部流出，不会出现沿瓶身外壁流淌的挂壁问题，倾倒结束后残留的液滴会顺着斜面回流到罐内，不会弄脏台面。

　　这类密封罐的结构没有复杂的传动或者运动部件，但是每一处尺寸的敲定都要结合实际使用的痛点，比如之前接触过的同类产品，要么螺纹配合过紧，手上沾油的时候根本拧不开，要么刻度是印刷的，用几次就磨花了，还有的罐底是纯平结构，放在台面上稍微碰一下就倒，这些细节问题在建模的时候都做了针对性的调整。整个模型的结构完全符合实际开模生产的要求，所有拔模斜度都控制在1°以上，没有倒扣结构，玻璃吹制和塑料瓶盖注塑的时候都能顺利脱模，不需要做复杂的抽芯结构，生产良率可以控制在95%以上，不管是做民用食品储物，还是工业场景的小批量样品分装，都能满足使用要求。
