采用MX-28与106R电机的人形机器人结构设计

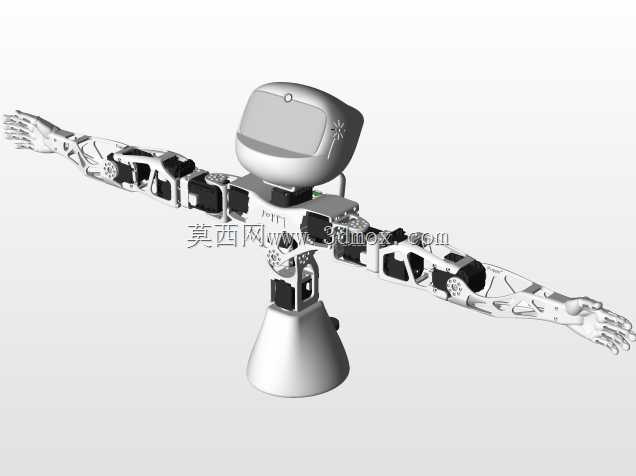

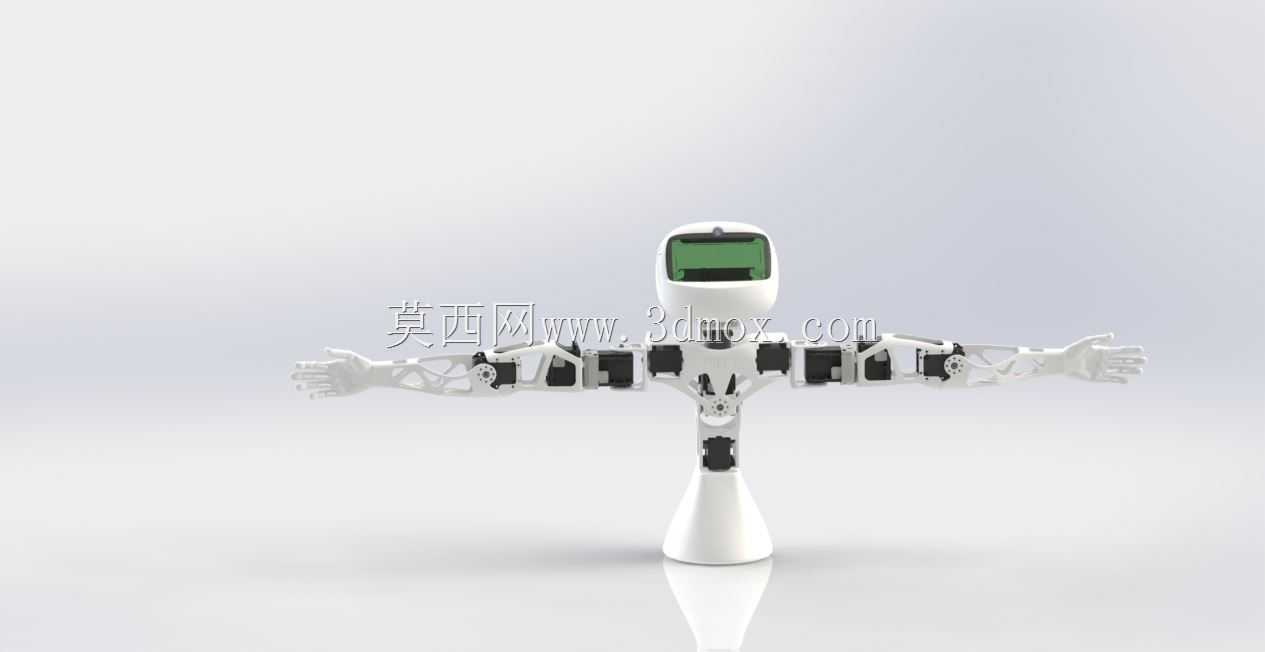

这款人形上半身机器人的结构设计，核心围绕桌面级科研、教学演示场景的实际需求展开，可用于高校机器人工程专业的关节运动算法验证、舵机控制逻辑调试，也能作为科普展项的互动演示载体，替代成本高昂的全尺寸人形机器人完成基础动作测试。设计阶段优先考虑关节运动的同轴度与负载匹配，躯干主支撑结构采用一体化锥形底座，底座底部预留标准安装孔位，可直接固定在铝型材实验台或桌面支架上，安装边界控制在直径180mm的圆形区域内，整体上半身高度控制在420mm，双臂完全展开的横向总宽度为780mm，不会占用过多实验台操作空间。

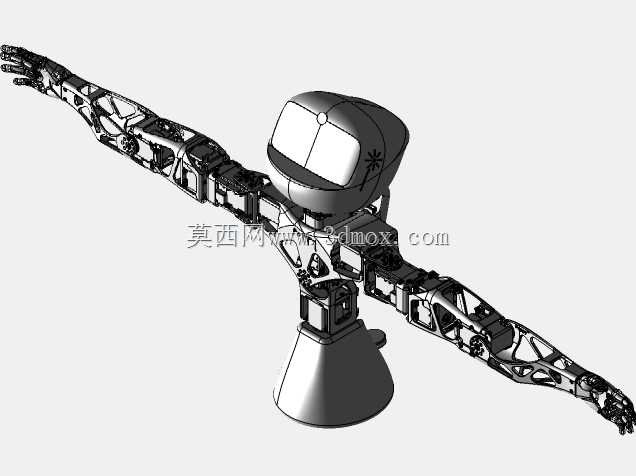

双臂各关节的动力选型经过反复校核，肩、肘部位的大扭矩输出位置匹配MX-28舵机，腕部等需要精细动作输出的位置采用106R电机，每个关节的连接支架都做了镂空减重处理，在保证结构强度满足1kg末端负载的前提下，尽可能降低运动部件的自重，减少舵机的无效负载消耗。关节连接处采用标准舵机盘配合紧定螺钉的固定方式，既方便后期拆装更换舵机，也能保证运动过程中关节无旷量，避免动作执行出现位置偏差。

头部结构预留了视觉传感器的安装空间，面罩位置采用半透明遮光材质，可内置单目摄像头或点阵显示屏，满足视觉识别、表情交互等拓展功能的加装需求。躯干内部设计有分层走线槽，所有舵机的信号线与供电线都可通过线槽汇聚到底座内部的控制板安装仓，避免手臂运动过程中出现线缆缠绕、拉扯的问题，控制仓预留了通用控制器的安装孔位，可兼容主流的开源机器人控制板，无需额外打孔改造。

手臂末端的手部结构采用简化的仿生指节设计，保留了基础的张合动作自由度，可完成抓取轻质物体、做出指示动作等基础交互功能，指节接触面做了防滑纹理处理，抓取直径30-80mm的轻质物体时不会出现滑脱问题。整体结构的装配公差控制在0.1mm以内，所有连接孔位都做了倒角处理，装配过程中不会出现卡滞，普通工程人员按照装配关系即可在短时间内完成整机组装，无需专用工装辅助。
