多规格钓鱼铅坠成型模具结构设计

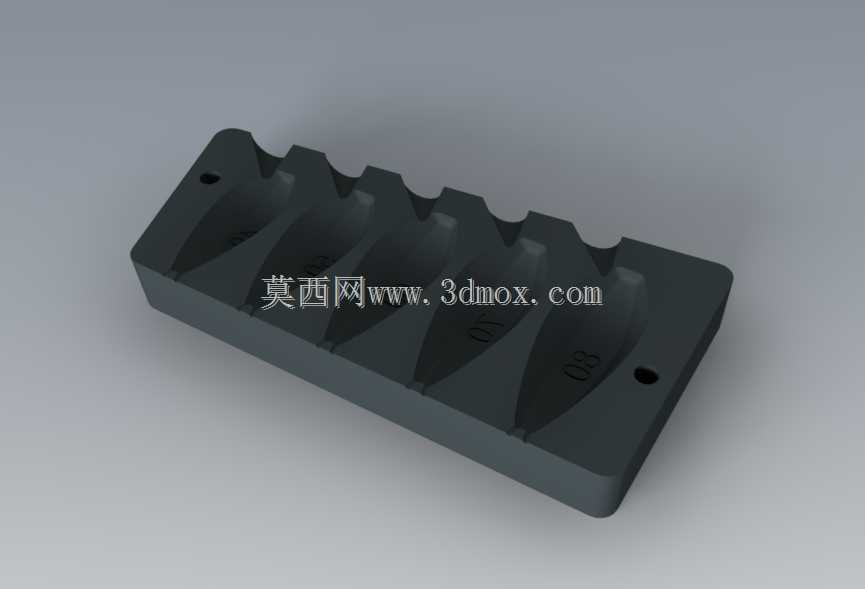

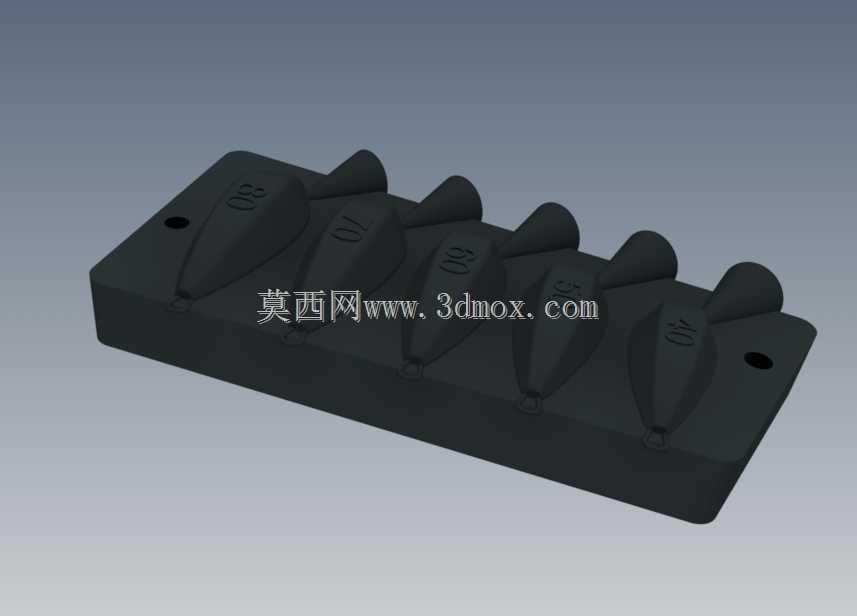

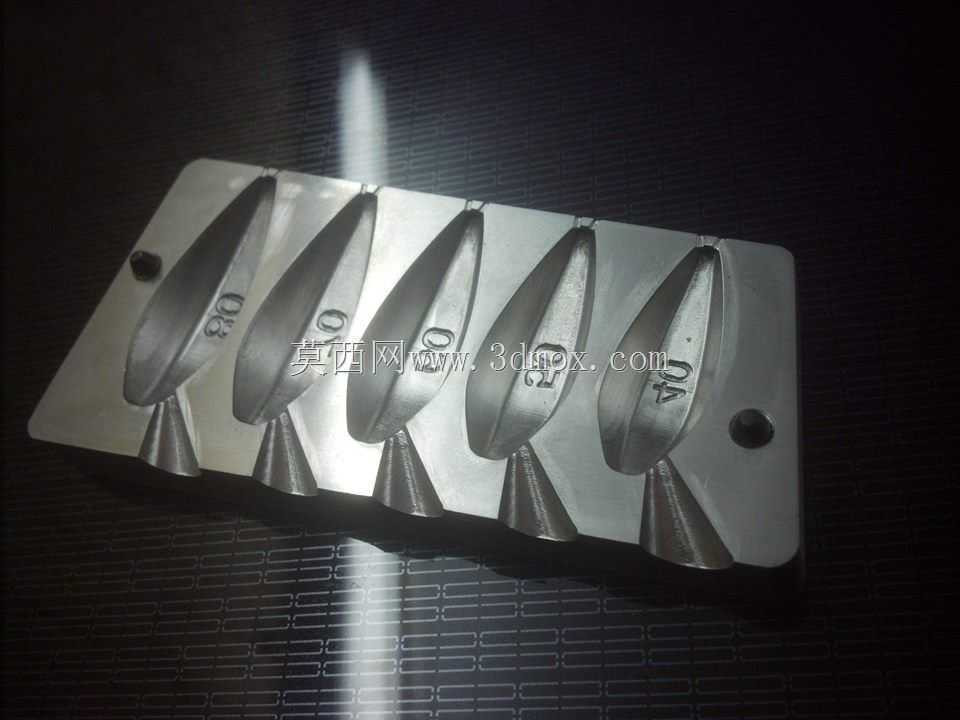

　　这套多腔成型工装主要面向垂钓配件的批量生产场景，针对户外垂钓作业中常用的通心铅坠做一体化型腔设计，单块模坯上集成了40gr、50gr、60gr、70gr、80gr五种常用重量规格的成型腔，一次合模即可完成五种不同配重铅坠的浇注成型，大幅减少小规格配件生产过程中的换模频次，适配小批量多规格的垂钓五金配件生产需求。从实际使用场景来看，这类铅坠是海竿钓、远投钓法中的核心配重部件，需要依靠自身重量带动钓组完成远距离抛投，同时在水下稳定钓组位置，抵消水流对钓线的冲击，因此铅坠的外形流线度、重量精度直接影响抛投距离与水下姿态的稳定性，这也是这套模具设计时的核心考量方向。设计阶段首先针对铅坠的水阻特性做了型腔轮廓优化，

　　每个型腔都采用水滴形流线构型，从铅坠头部的穿线孔位置到尾部的收窄锥度做了连续顺滑的曲面过渡，避免浇注成型后出现棱角、台阶等增加水阻的结构，保证铅坠入水后能快速切水下沉，收线过程中减少水流扰动带来的钓组偏移。模坯整体采用矩形平板结构，两侧设置了定位销孔，合模时依靠销孔完成上下模的精准对位，避免型腔错位导致的铅坠飞边、壁厚不均问题，模坯的厚度根据单腔最大浇注量做了冗余设计，能够承受铅液浇注时的高温冲击与开合模的反复挤压，减少长期使用过程中的模坯变形风险。每个型腔的容积都经过精确核算，根据铅材的密度反向推导型腔的三维尺寸，保证成型后的铅坠重量误差控制在垂钓作业允许的范围内，避免配重偏差导致钓组调漂失准。型腔之间的间距做了合理排布，

　　既保证模坯的结构强度，避免相邻型腔之间的壁厚过薄导致模坯开裂，也尽可能压缩模坯的整体尺寸，减少模具材料的浪费，同时让浇注口的布局更加合理，铅液能够快速填充到每个型腔的末端，避免出现冷隔、缺料等成型缺陷。从安装边界来看，这套模具适配常规的小型台钳装夹，不需要额外定制专用的模架，生产时直接将上下模对齐后装夹在台钳上即可完成浇注作业，适合小型五金加工厂、垂钓配件作坊的小规模生产场景，不需要投入大型压铸设备即可完成铅坠的批量成型。模具的分型面设置在铅坠的最大轮廓面上，开模后成品能够顺利脱模，不会出现型腔粘模的问题，每个型腔的头部都预留了穿线槽的成型位，浇注完成后不需要二次加工穿线孔，减少后续的工序工作量。针对铅液浇注的高温特性，

　　模坯的材料选用耐热模具钢，型腔表面做了抛光处理，一方面能够降低铅液的流动阻力，提升填充效率，另一方面也能让成型后的铅坠表面光滑无毛刺，不需要额外做表面打磨处理。实际生产过程中，这套多腔模具的生产效率远高于单腔模具，一次开合模即可产出五枚不同规格的铅坠，能够快速响应市场对不同配重铅坠的需求，不需要针对每个规格单独制作模具，降低了垂钓配件生产的模具投入成本。同时，统一的模坯设计也让模具的存放、维护更加便捷，不需要针对多套单腔模具做分类管理，日常使用后只需要清理型腔表面残留的铅渣即可，维护难度较低。
