寿星仙鹿松鹤浮雕造型CNC加工用三维数模

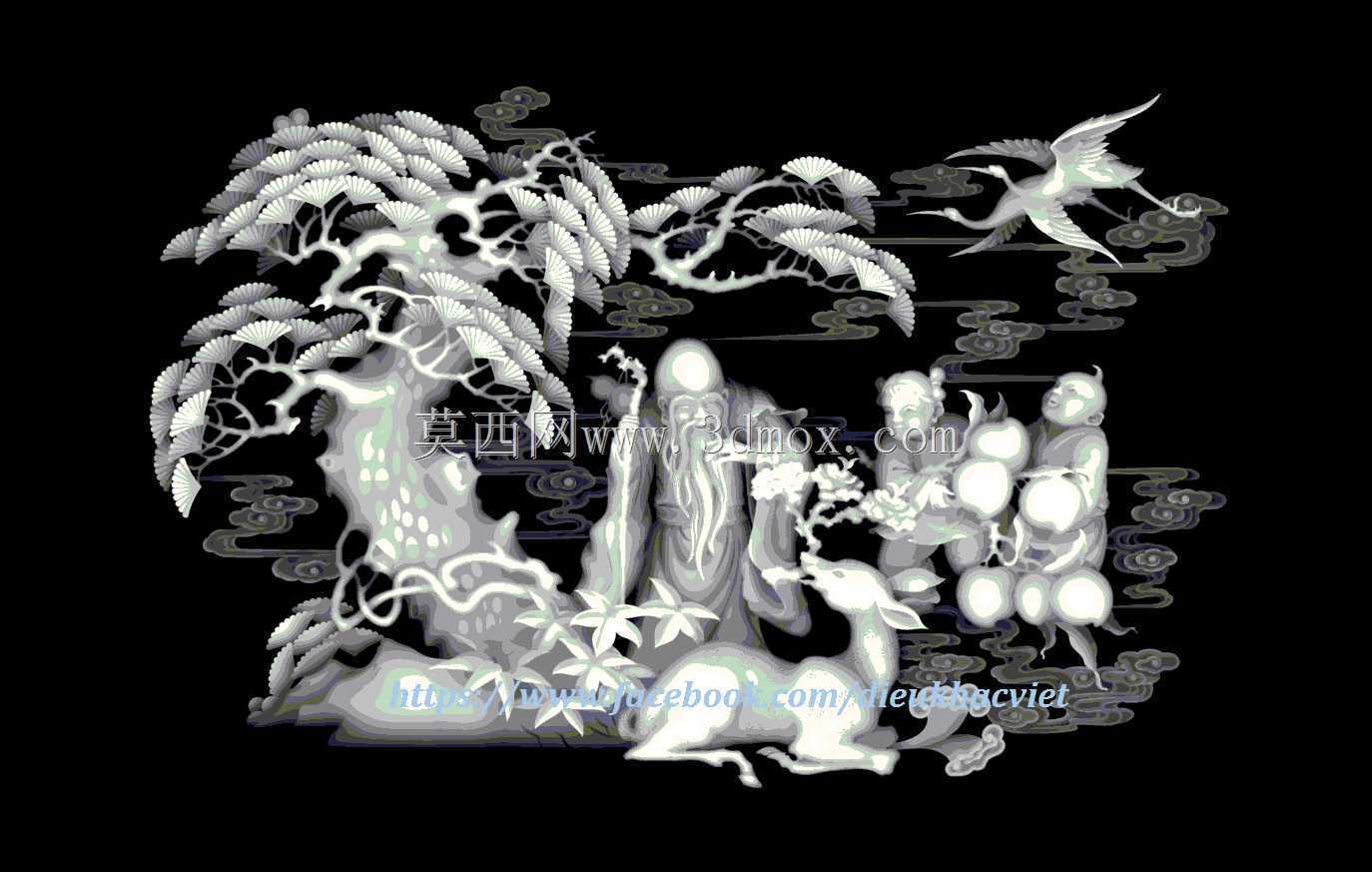

　　这套浮雕三维数模主要适配数控雕刻加工场景，可直接导入雕刻机控制系统生成刀路，用于实木、密度板、玉石、亚克力等多种材质的平面浮雕加工，常见应用在中式家具花板、壁挂装饰、工艺品摆件、殡葬用品装饰面、宗祠建筑装饰构件的加工环节，能大幅减少手工修型的工作量，保证纹样的一致性与精细度。数模构建时采用灰度图转浮雕的参数化建模逻辑，整体外轮廓为矩形加工边界，长宽比例适配常规400*600mm的标准雕刻加工幅面，浮雕整体起位高度控制在15mm，最深下刀深度设置为12mm，预留3mm的基材装夹余量，避免加工时刀具触碰工作台面，安装时可直接匹配常规平口钳或者真空吸附工作台的装夹尺寸，不需要额外做定位治具的二次设计。造型元素排布上，

　　主体寿星形象居于画面视觉中心，面部轮廓做了0.8mm的抬升处理，保证雕刻完成后五官轮廓清晰不糊边，衣纹褶皱的落差控制在2-5mm之间，既保留衣料的垂坠层次感，又不会因为落差过大导致加工时断刀。旁侧的仙鹿造型做了卧姿处理，鹿角的枝杈细节最小圆角设置为R1.5mm，适配常规3.175mm球头刀的最小加工半径，不需要换极细刀具就能完成细节加工，兼顾加工效率与造型精细度。背景的松树松针采用层叠排布逻辑，每簇松针的深度差控制在1mm以内，云纹元素做了浅浮雕处理，深度仅2mm，作为背景层次衬托主体元素，不会抢去核心造型的视觉重心。飞鹤造型位于画面右上角，翅膀羽毛的纹理做了顺向的坡度处理，雕刻时走刀方向顺着羽毛纹理设置，能减少刀痕残留，

　　后期打磨工作量可降低40%左右。数模的曲面全部做了G1连续处理，没有碎面、重叠面或者倒扣结构，生成刀路时不会出现跳刀、过切的问题，粗加工路径可采用6mm平底刀分层铣削，每层下刀深度设置为2mm，精加工采用3.175mm球头刀走平行铣路径，步距设置为0.2mm，加工完成的表面粗糙度可达到Ra1.6，简单抛光后就能直接做后续的上色或者烫金处理。建模时特意将所有元素的边缘都做了0.3mm的倒角处理，避免加工完成后出现锋利的割手边，同时也能减少木材雕刻时的崩边问题，针对玉石等硬脆材质加工场景，数模的所有锐角位置都做了应力释放的圆角过渡，降低雕刻时的崩裂概率。整个浮雕的层次分为四个梯度：最底层的云纹为第一梯度，深度12mm；松树树干、

　　仙鹿身体为第二梯度，深度7mm；寿星主体、仙童、寿桃元素为第三梯度，深度3mm；寿星面部、鹤顶、鹿头为第四梯度，深度0mm即最高面，四个层次的过渡曲面都做了缓坡处理，坡度角控制在30度以内，避免加工时出现刀具侧刃摩擦过大导致的断刀问题。数模的坐标原点设置在毛坯左下角的上表面位置，和雕刻机的常规工件原点设置逻辑一致，导入后不需要重新调整坐标位置，直接对刀就能开始加工，适配市面上绝大多数主流的数控雕刻机控制系统，不需要做格式转换的二次修复。
