中密度纤维板材质三轴数控雕刻加工设备

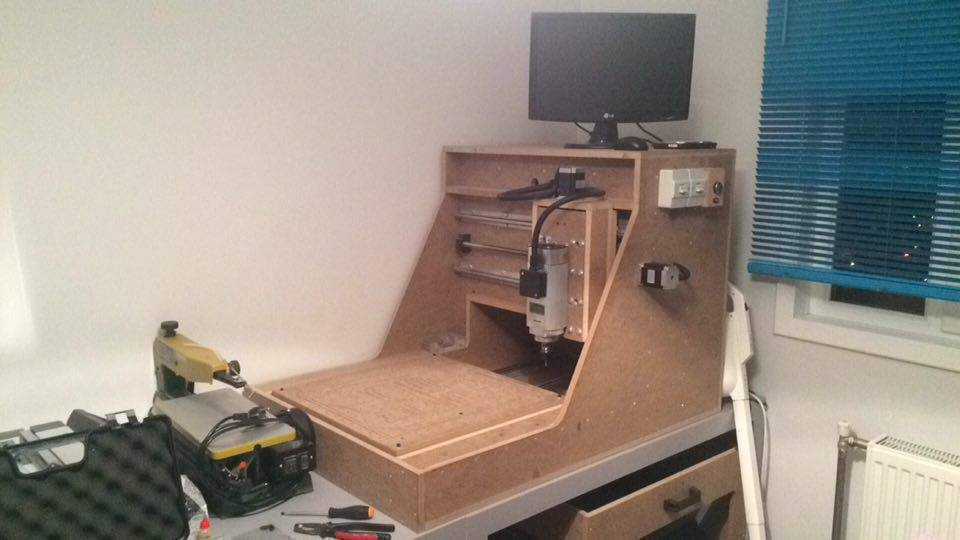

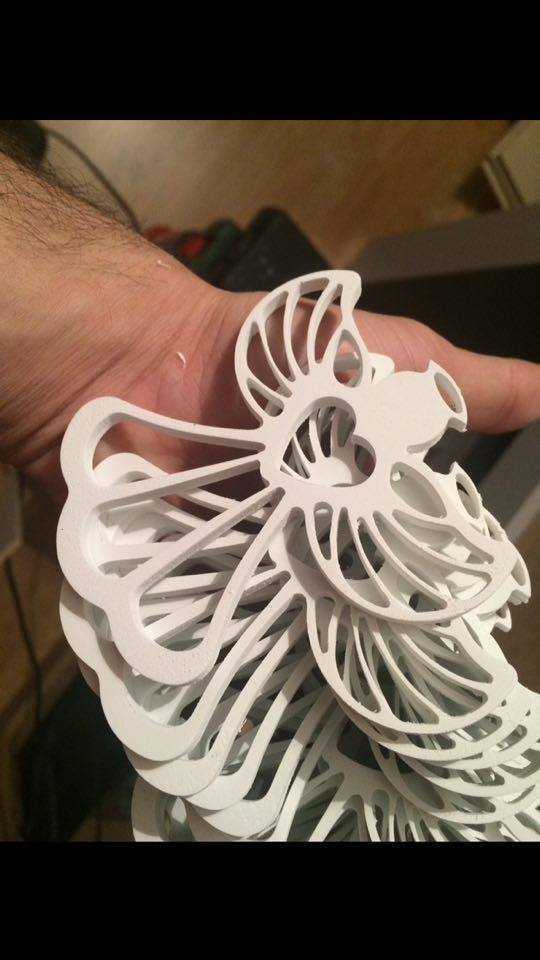

　　这款采用中密度纤维板作为主体机架材质的三轴数控加工设备，主要面向小型加工场景下的非金属材料切削、雕刻作业需求，常见于个人DIY工坊、小型广告标识加工、教学实训场景，可完成亚克力、密度板、软金属等材质的平面雕刻、铣槽、切割加工工序。从结构设计逻辑来看，设备采用斜置式后背板机架布局，区别于常规立式方管焊接机架的结构，这种斜向支撑的MDF板材拼接结构，在降低整体机架重量的同时，能通过板材自身的结构强度抵消Z轴加工头伸出带来的前倾力矩，减少加工过程中的机架震颤，提升切削稳定性。

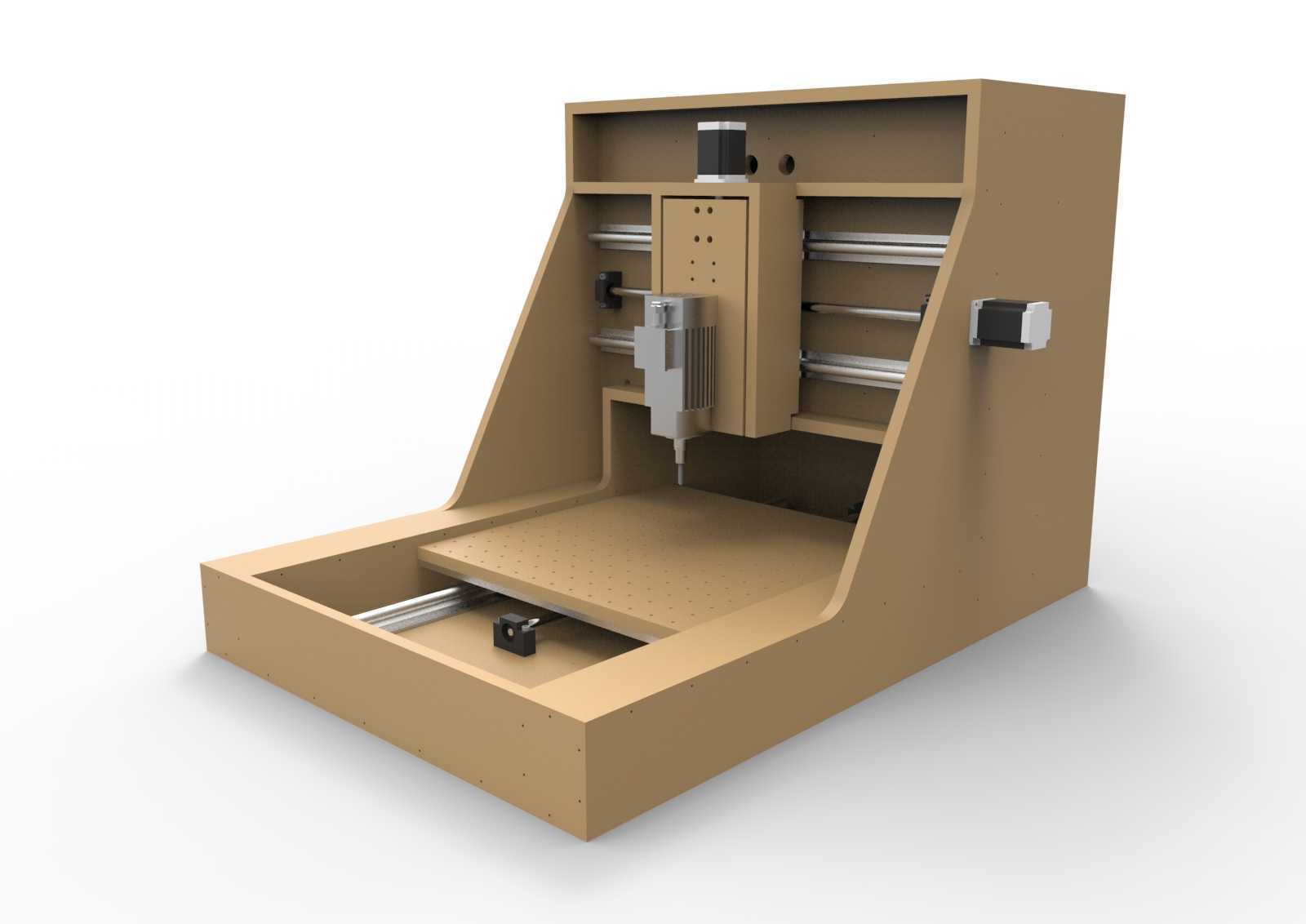

　　设备的运动轴采用三轴正交布局，X轴方向的运动组件集成在后背板的横向导轨安装面上，配置双平行线性导轨搭配T槽划线器轴承作为运动导向部件，这种选型搭配在控制成本的前提下，能保证X轴运动的直线度，承载Z轴加工头组件的往复运动载荷；Y轴运动组件集成在下部工作台的纵向导轨上，采用移动工作台的设计思路，将加工工件的装夹平台作为Y轴的运动部件，相比龙门移动的结构，这种设计能缩短Z轴加工头的伸出长度，提升加工端的刚性，同时降低X轴横梁的负载要求，适配MDF材质机架的承载能力；Z轴组件搭载加工主轴，采用垂直导向布局，可完成加工深度方向的进给运动，主轴的安装位预留了标准的装夹接口，可根据加工需求更换不同功率的切削主轴，适配不同材质的加工参数要求。

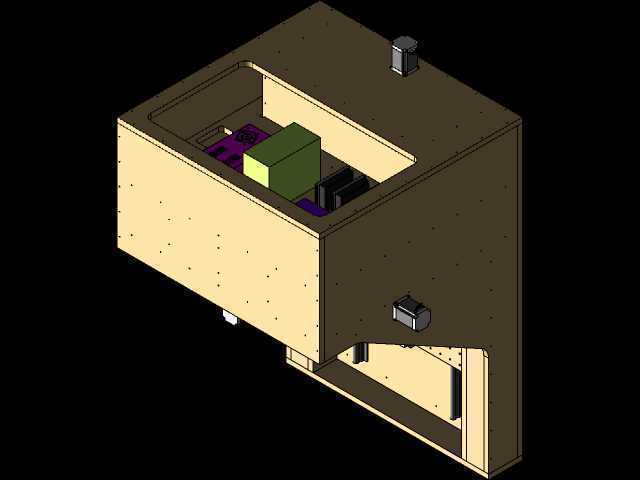

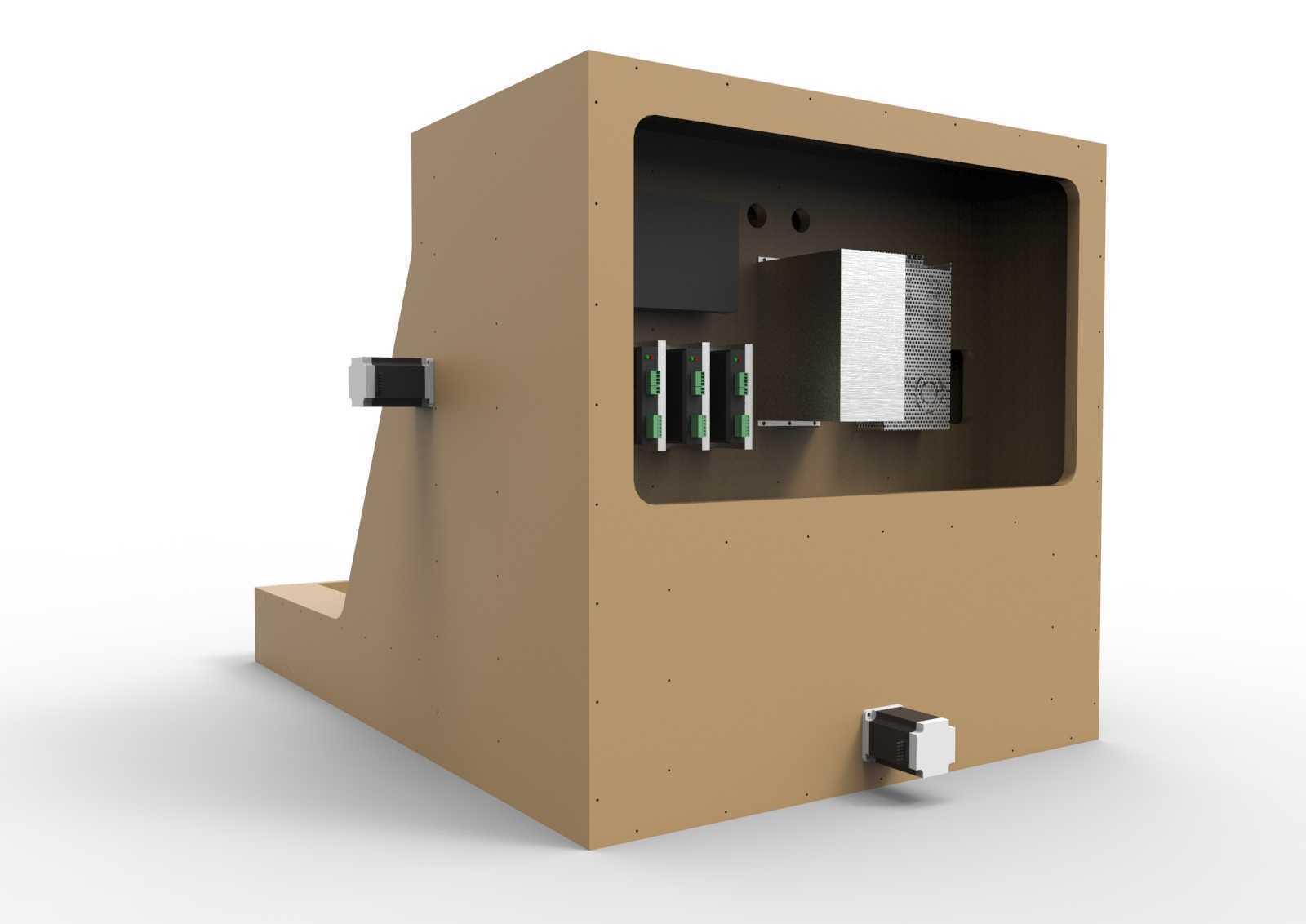

　　从安装边界与尺寸适配角度来看，设备的整体外轮廓采用紧凑化设计，底部为一体化的凹形接屑槽结构，加工过程中产生的切屑可直接落入槽内，无需额外配置外置接屑装置，减少设备安装时的周边配套空间要求；机架的所有拼接部位采用板材嵌合加紧固件连接的方式，无外凸的安装支架，设备的侧面、背面均为平整的板材面，可直接贴靠墙面放置，进一步压缩安装所需的占地空间。电气控制组件全部集成在后背板的上部空腔内，与加工区域完全分隔，避免切削过程中的粉尘、切屑进入电气舱造成元件故障，电气舱的侧面预留了散热通风口，同时设置了操作按钮的安装位，操作人员可在设备正面完成所有加工操作，无需绕行至设备侧面。

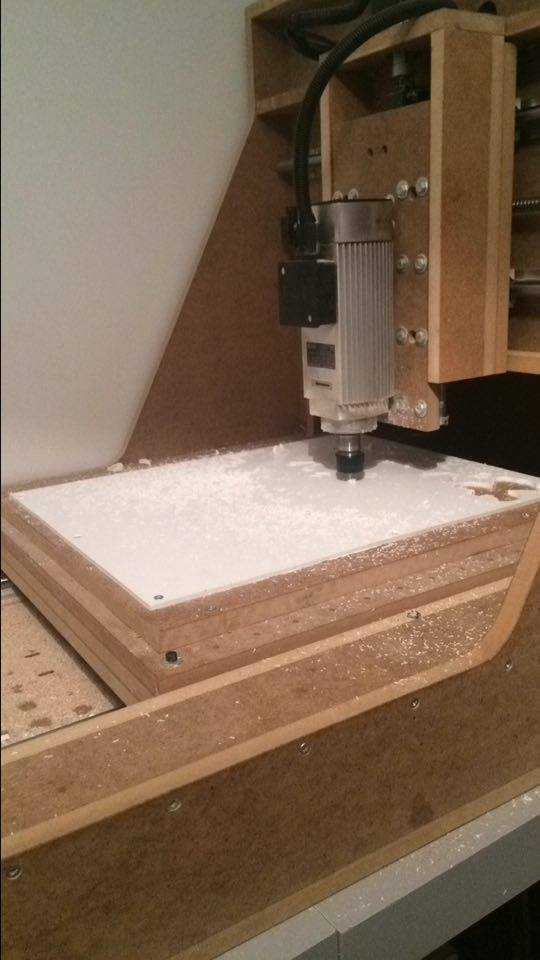

　　在功能特性层面，设备的移动工作台表面预留了标准的T型槽安装位，可快速装夹通用型工件夹具、压板，适配不同尺寸的工件装夹需求，工作台的运动行程经过优化，可覆盖常规小型加工件的最大加工幅面，避免行程冗余带来的结构尺寸浪费。导向部件采用的T槽划线器轴承具备自润滑特性，日常维护仅需定期清理导轨表面的切屑粉尘即可，无需频繁加注润滑脂，降低了设备的日常维护成本。机架采用的中密度纤维板材质具备良好的阻尼特性，相比金属焊接机架，能更好地吸收加工过程中产生的高频振动，减少加工表面的振纹，提升工件的加工表面质量，同时MDF材质的加工难度低，用户可根据自身的使用需求，对机架结构进行二次改装、拓展，比如加装第四轴旋转轴、增加冷却管路安装位等，具备较高的改装灵活性。

　　从设计思路的落地角度来看，这款设备的结构完全围绕低成本、易加工、易组装的核心需求展开，所有的机架板材均可通过常规的板材切割设备完成加工，无需复杂的金属焊接、钣金折弯工序，普通具备基础加工能力的用户即可完成整机组装，同时所有的运动部件均采用标准市售的线性导轨、轴承、传动组件，替换成本低，备件采购渠道广泛，不会出现专用配件难以采购的问题。设备的走线全部通过板材内部预留的穿线孔布置，外部无裸露的线缆，既避免了加工过程中切屑刮擦线缆造成的破损，也让设备的整体外观更加整洁，减少了线缆勾挂杂物的风险。
