齿轮铣削加工用凸轮式铣头结构

　　在中小模数锥齿轮、异形齿廓零件的批量铣削加工场景中，这类带集成齿形轮廓的凸轮铣削部件，是专用铣齿机、改装数控铣床加工工位上的核心执行构件，区别于常规盘状铣刀逐齿分度进给的加工逻辑，该部件通过自身轮廓与凸轮进给轨迹的匹配，可在单次走刀行程内完成多齿面的成型铣削，大幅缩短小规格异形齿轮的单件加工节拍。从实际加工适配性来看，这类部件的工作端轮廓完全匹配目标齿形的法向截面参数，安装柄部采用标准莫氏锥度结构，可直接适配常规铣床、加工中心的主轴锥孔，无需额外设计过渡连接工装，安装时的径向跳动公差控制在0.02mm以内，能有效避免接刀痕在齿面的残留。设计阶段首先要匹配目标加工齿轮的齿向修形量、齿顶圆角参数，

　　将铣削刃口的排布与凸轮进给的升程曲线做对应校准，保证每一段刃口在进给行程中对应的切削深度、切削线速度处于硬质合金刀片的合理切削区间，避免局部刃口负载过大出现崩损。部件的柄部长度根据常用加工机床的主轴鼻端到工作台的安全距离做了适配，当工件装夹在通用平口钳或者专用齿坯胎具上时，铣头下行到切削终点位置时，柄部与夹具的安全间隙保持在5mm以上，不会出现干涉碰撞问题。刃口部分的排屑槽采用大螺旋角设计，在铣削45号钢、40Cr等常用齿轮基材时，带状切屑可顺着螺旋槽顺利排出，不会缠绕在铣头柄部影响加工连续性。和常规分体式铣刀加凸轮靠模的结构不同，该部件将凸轮进给的轮廓基准直接集成在铣头本体上，减少了靠模安装、对刀的辅助时间，

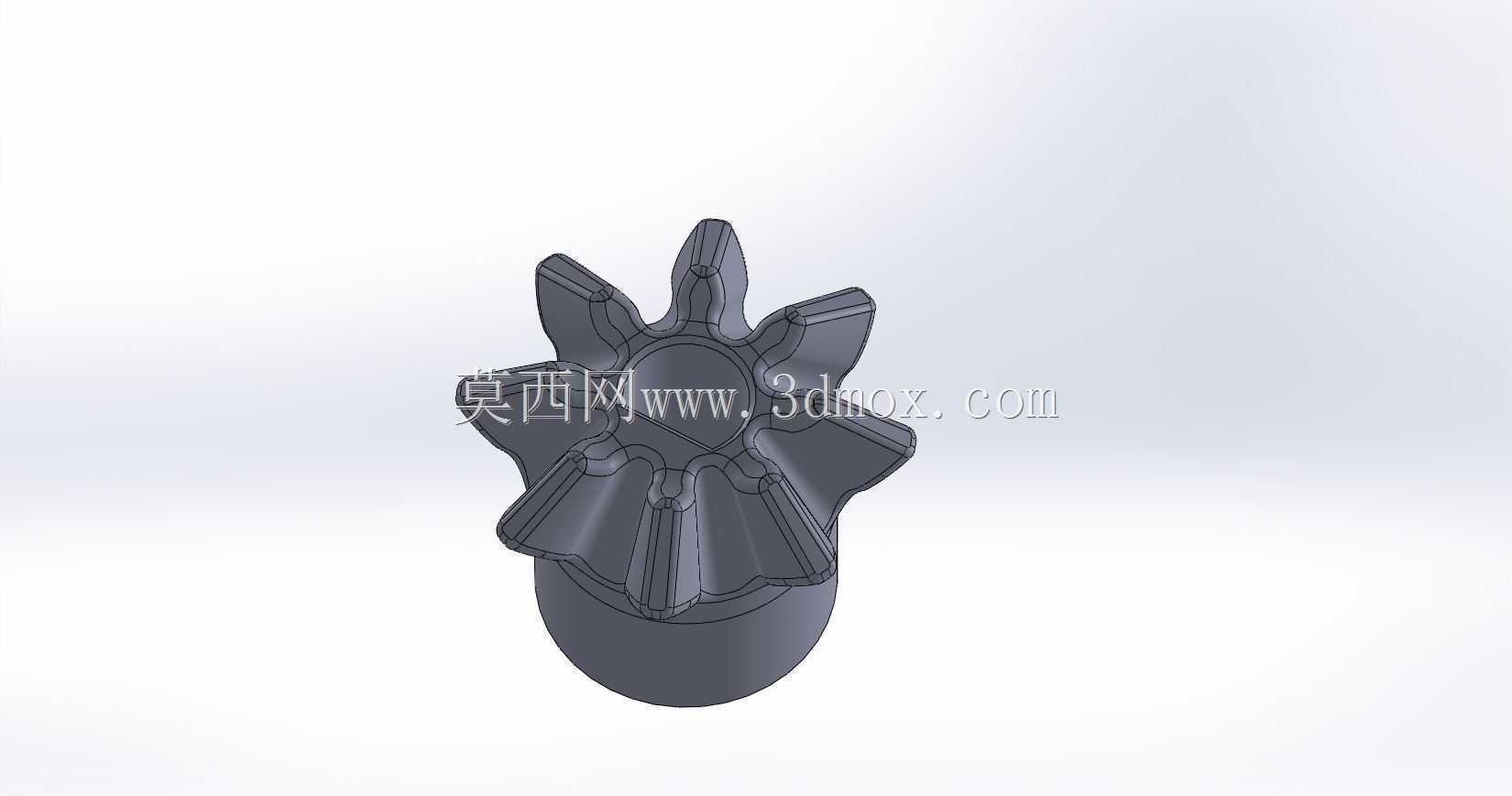

　　在小批量多品种的齿轮加工场景中，更换对应规格的铣头即可快速切换加工品类，无需重新调整机床的进给凸轮参数。实际加工验证中，采用该部件铣削8齿小模数锥齿轮时，单件加工时间相比逐齿分度铣削可缩短40%左右，齿面粗糙度可稳定达到Ra1.6，无需后续额外的珩齿工序即可满足普通传动齿轮的精度要求。部件的非切削部分做了发黑防锈处理，日常存放时无需特殊油封即可避免锈蚀，刃口部分采用整体硬质合金烧结成型，相比焊接式刀片的结构，切削刚性提升30%以上，在满进给量切削时不会出现刀片移位、脱落的问题。针对加工过程中的冷却需求，铣头中心预留了内冷孔道，可直接连通机床的内冷管路，切削液可直接喷射到刃口切削区域，有效降低切削区域温度，延长刃口使用寿命，

　　在连续批量加工场景中，单支铣头的加工寿命可达到加工1200件以上齿坯的水平。安装时需要注意锥柄与主轴锥孔的贴合率要达到85%以上，锁紧拉杆的扭矩控制在规定范围内，避免锥面受力不均出现装夹偏差，加工前要先做空行程走刀验证，确认凸轮轮廓对应的进给轨迹与齿坯装夹位置无干涉后，再启动主轴进行切削作业。
