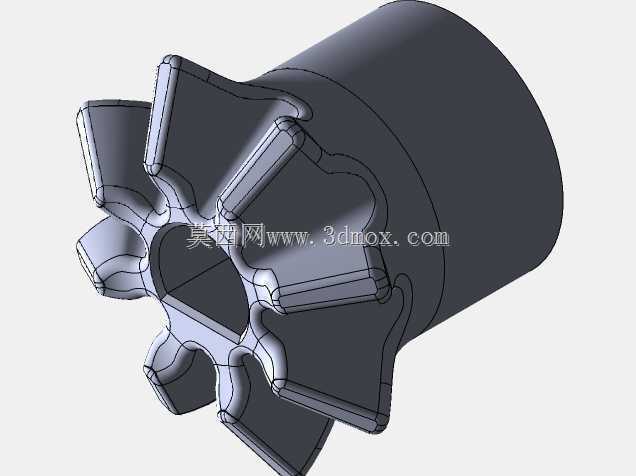

旋转爆米花机专用锥齿轮凸轮结构件

　　在小型休闲食品加工设备的传动系统里，这类集成凸轮轮廓的锥齿轮属于兼顾动力传递与动作触发的复合功能零件，主要适配老式旋转爆米花机的核心动作需求——这类设备在作业时，既需要通过锥齿轮副完成垂直轴向到水平轴向的动力换向，带动爆米花罐体持续匀速旋转，保证罐内物料受热均匀，又需要通过集成在齿轮端面上的凸轮轮廓，在罐体旋转到指定开合角度时，触发锁扣机构的脱开动作，完成罐体的开盖泄压出料，省去了额外布置独立凸轮组件的空间，让整机的传动结构更紧凑。

　　从实际使用场景来看，这类小型爆米花机多流动于集市、庙会等临时经营点位，设备整体尺寸受限，传动舱的预留安装空间非常局促，传统分体式的锥齿轮加凸轮的装配方案，需要分别给两个零件设计定位轴段、键槽与锁紧结构，不仅装配工序多，长期在高温、高粉尘的作业环境下运行，两个零件的连接位置容易进入焦糖碎屑、炭化物料残渣，造成卡滞、磨损不均的问题，把凸轮轮廓直接集成在锥齿轮的轮毂端面上，就可以把两个零件的功能合并到单一坯料上加工，减少了装配累计误差，也减少了残渣进入传动副的缝隙点位。

　　设计这类零件的时候，首先要匹配爆米花机的传动比需求，小型手摇或者电机驱动的旋转爆米花机，输入转速通常在每分钟几十转，锥齿轮的齿数不需要做太多，齿形采用直齿锥齿轮的设计就可以满足传动需求，不需要做螺旋齿来提升承载能力，毕竟设备传递的扭矩并不大，直齿锥齿轮加工难度更低，后期维护更换的成本也更低。齿部的参数要和设备原有的主动锥齿轮完全匹配，保证啮合侧隙在合理范围，既不会因为侧隙过小出现卡齿、运转阻力大的问题，也不会因为侧隙过大造成旋转时罐体晃动，出现受热不均、局部焦糊的情况。

　　集成的凸轮轮廓设计要完全匹配设备锁扣的动作行程，凸轮的升程段对应锁扣的解锁行程，要保证在罐体旋转到正对出料接料斗的角度时，凸轮刚好推动锁扣摆杆移动到解锁位置，升程的曲线要做平滑过渡，不能出现陡变的拐点，不然触发解锁的时候会出现刚性撞击，不仅会产生很大的异响，长期撞击还会造成锁扣变形、凸轮轮廓磨损。凸轮的回程段要保证锁扣在罐体旋转离开出料位置后，能在复位弹簧的作用下顺利回位，可靠锁住罐体的端盖，避免在旋转加热过程中出现端盖意外脱开的安全隐患。

　　从安装边界来看，这个零件的中心是带键槽的通孔，用来穿装固定在罐体的旋转轴上，轮毂的长度要匹配传动舱侧壁的安装间距，保证齿轮啮合的位置刚好和主动锥齿轮对齐，轮毂的外径不能过大，要和传动舱的内壁保留足够的安全间隙，避免旋转时剐蹭舱壁。齿轮的齿顶圆直径要控制在原有安装空间的允许范围内，不能和舱内的其他结构件产生运动干涉，凸轮轮廓的最大外圆尺寸也要和锁扣摆杆的摆动范围匹配，保证摆杆的滚轮能全程和凸轮轮廓贴合，不会出现脱开、跳程的问题。

　　零件的材质选择上，考虑到作业环境靠近加热罐体，有一定的辐射温度，还要承受频繁的解锁冲击，通常会选用综合力学性能较好的中碳钢，加工完成后做调质处理，齿面和凸轮工作面做高频淬火提升耐磨性，不需要做太高的表面处理精度，毕竟设备的运转速度低，传动精度要求不高，过高的精度反而会提升加工成本，不符合小型民用食品加工设备的成本控制需求。在实际建模的时候，要注意齿根位置和凸轮轮廓的过渡圆角处理，避免出现应力集中的问题，毕竟零件在每次解锁的时候都会承受一定的冲击载荷，应力集中位置长期使用容易出现裂纹，造成零件断裂失效。另外，轮毂上的键槽位置要和凸轮轮廓的相位角度严格对应，不然安装之后会出现解锁角度偏移，导致罐体没有转到出料位置就提前开盖，或者转到位置了无法正常解锁的问题，这也是这类复合功能零件设计时最需要注意的相位匹配要点。
