双联动平行夹取机械夹持机构

　　该夹持机构为双工位平行联动式夹取部件，主要应用于轻载自动化装配线、小型工件分拣工位、电子元件组装治具等场景，可适配直径3mm至12mm的圆柱类工件、厚度2mm至10mm的薄型片状工件的夹取与转移作业，在3C产品组装、小五金件上下料、实验室样品转移等工况下可作为末端执行部件直接配套直线滑台、小型气动模组使用。

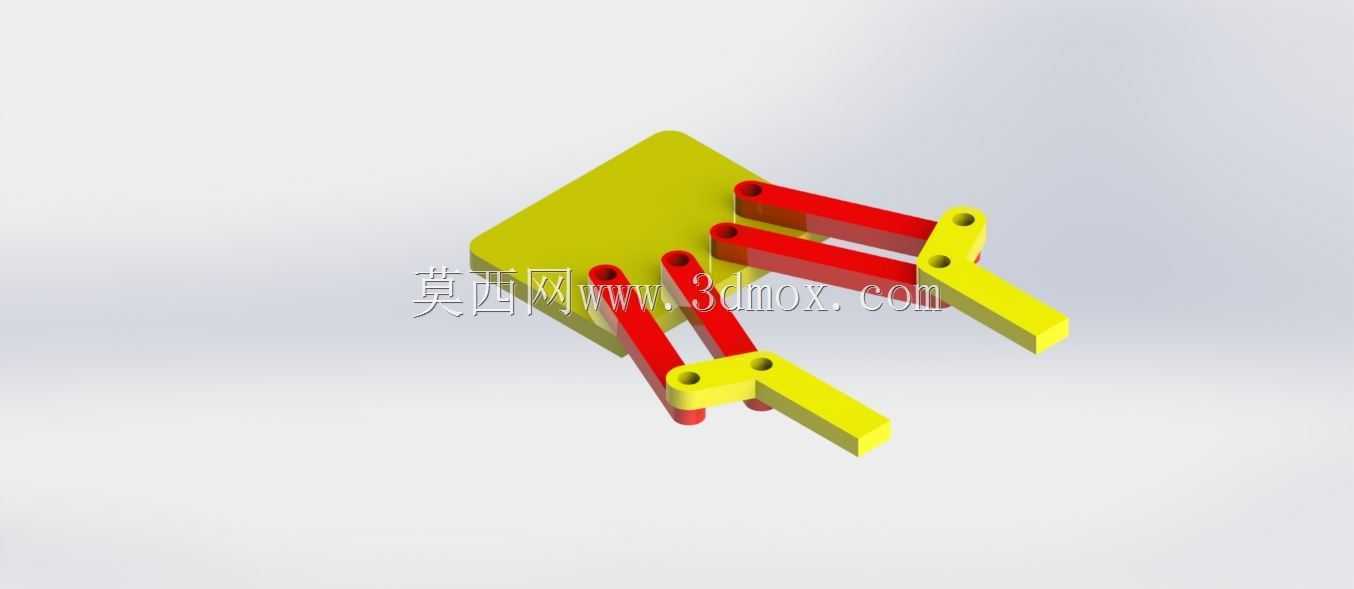

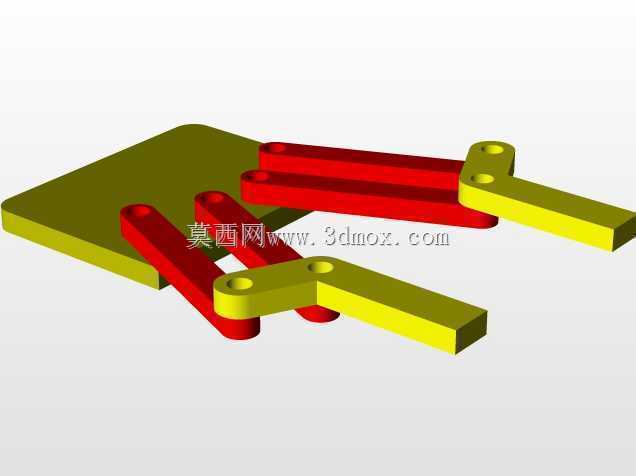

　　从功能特性来看，该机构采用单动力输入双夹爪同步联动的结构逻辑，固定基座为方块式安装基体，两个夹爪组件通过铰接连杆与基座连接，动力输入时两组夹爪可同步完成开合动作，夹取行程一致性偏差可控制在0.1mm以内，避免双工位夹取时出现工件偏斜、脱落的问题。夹爪末端采用平直夹持面设计，可根据实际夹取工件的外形更换不同材质的夹持垫，比如夹取易碎塑料件时可粘贴硅胶垫增大摩擦同时避免夹伤工件表面，夹取金属小零件时可更换带防滑齿的金属夹头提升夹持稳定性。

　　设计过程中优先考虑了安装适配性，基座背部预留了标准的安装孔位，可直接通过螺栓固定在常规的20mm、30mm规格铝型材滑台末端，也可通过转接板适配不同规格的机械臂末端法兰。整体结构无复杂曲面零件，所有铰接位置均采用标准销轴连接，后期维护时仅需定期检查销轴磨损情况即可，无需复杂的拆解保养流程。夹爪的开合角度通过基座上的限位凸台进行机械限位，避免开合超程导致连杆结构卡死，同时在夹爪完全闭合时，连杆机构处于接近死点的位置，可在动力断供时保持一定的夹持力，防止工件意外掉落。

　　外形尺寸方面，基座的长宽尺寸控制在40mm×35mm范围内，夹爪完全张开时整体横向宽度不超过80mm，夹取作业时的纵向伸出长度为45mm，整体安装边界紧凑，不会占用过多的工位空间，适合在排布密集的多工位自动化设备中使用。铰接位置的间隙设计预留了0.05mm的活动余量，既保证夹爪开合动作顺畅无卡滞，又避免间隙过大导致夹取精度下降。连杆与夹爪的连接位置采用沉头螺钉固定，螺钉头部完全沉入零件表面，不会在夹取作业时与工件或周边设备发生干涉。

　　实际选型应用时，可根据夹取工件的重量匹配对应的动力源，轻载场景下可选用微型气缸作为动力输入，负载稍大的场景可替换为小型舵机或步进电机驱动，机构本身的传动效率可达85%以上，动力损耗较小。夹爪的夹持面与基座安装面的平行度公差控制在0.08mm以内，夹取工件后可保证工件轴线与安装面的垂直度满足装配作业要求，无需额外增加姿态校正工序。整体结构的零件数量较少，除标准紧固件外仅包含基座、两组连杆、两个夹爪共5个非标零件，加工难度低，普通铣床、线切割设备即可完成所有零件的加工，制造成本较低，适合小批量定制化设备的配套使用。
