六轴关节型工业机械臂结构设计方案

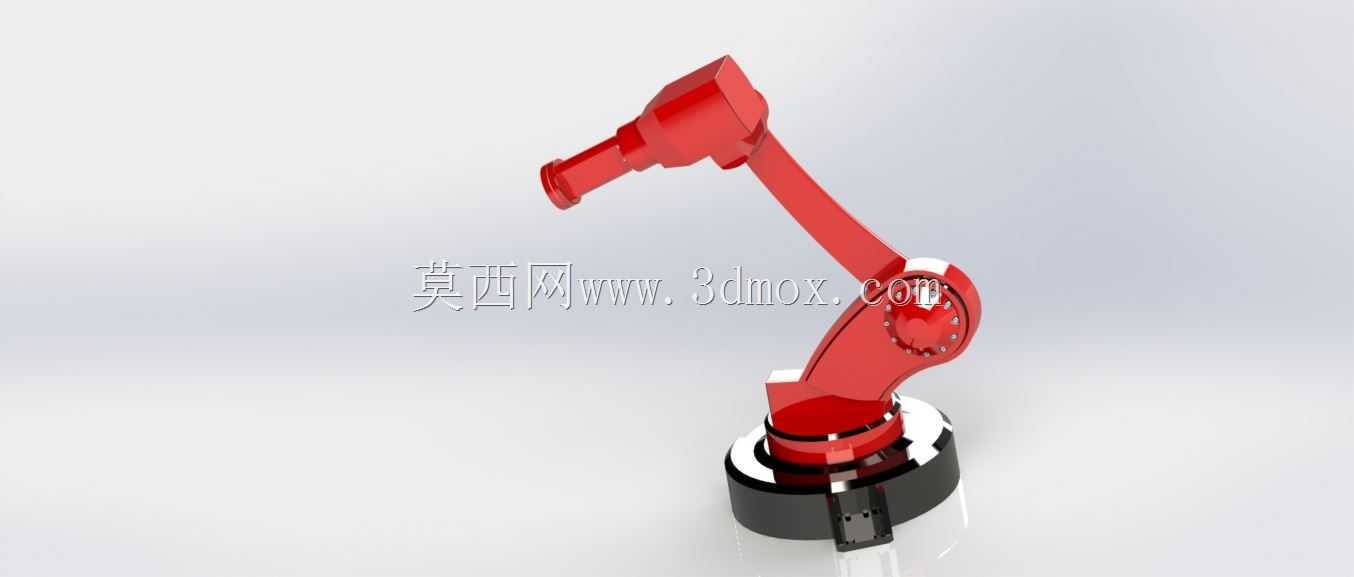

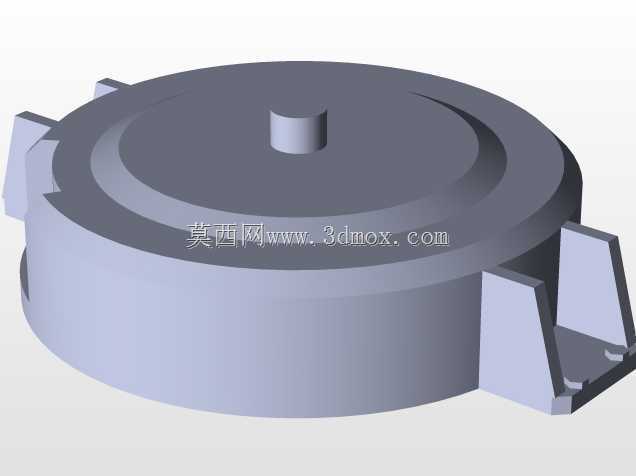

　　这款关节型机械臂的设计，最初是针对3C电子装配线的上下料、工位转运需求做的结构适配，在做整体构型的时候，首先考虑的是产线现有工位的安装边界：底部安装座采用圆形法兰结构，法兰外径控制在280mm，安装孔位按照通用工业设备的160mm孔距做均布设计，适配市面上多数标准设备安装台、移动AGV搭载平台的固定接口，不需要额外做转接板就能完成固定，安装座整体高度控制在120mm，不会占用过多工位垂直空间，避免和线体旁的料架、传感器支架产生干涉。

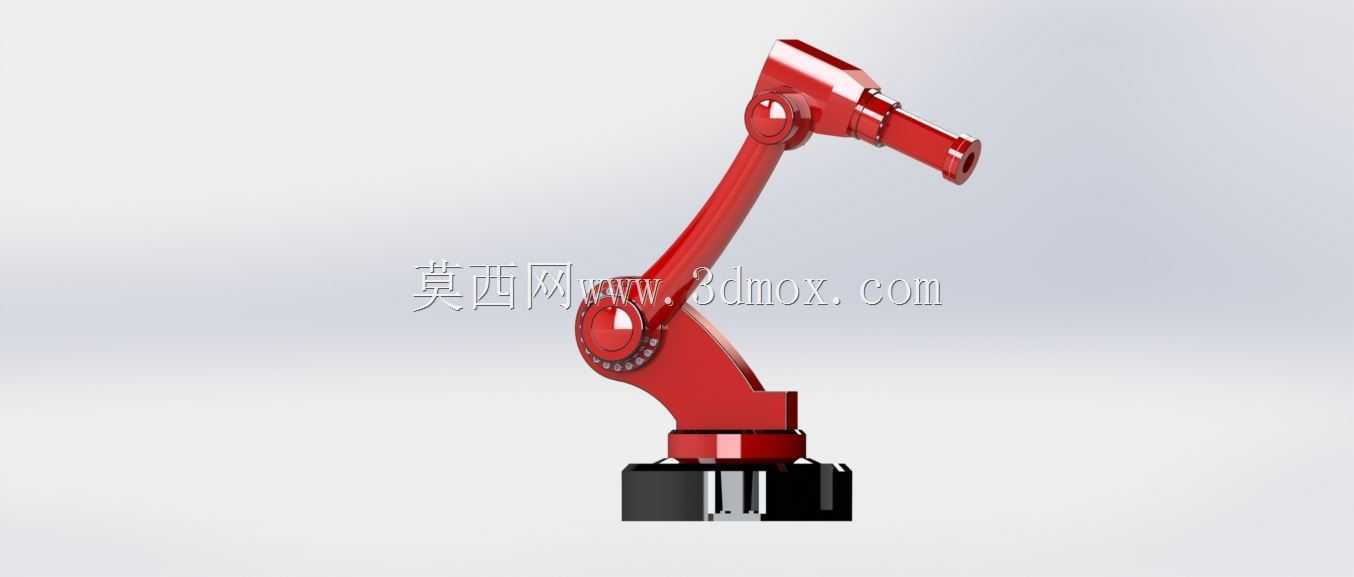

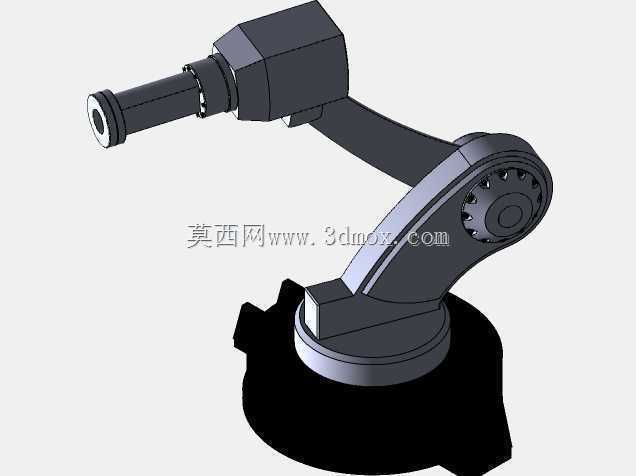

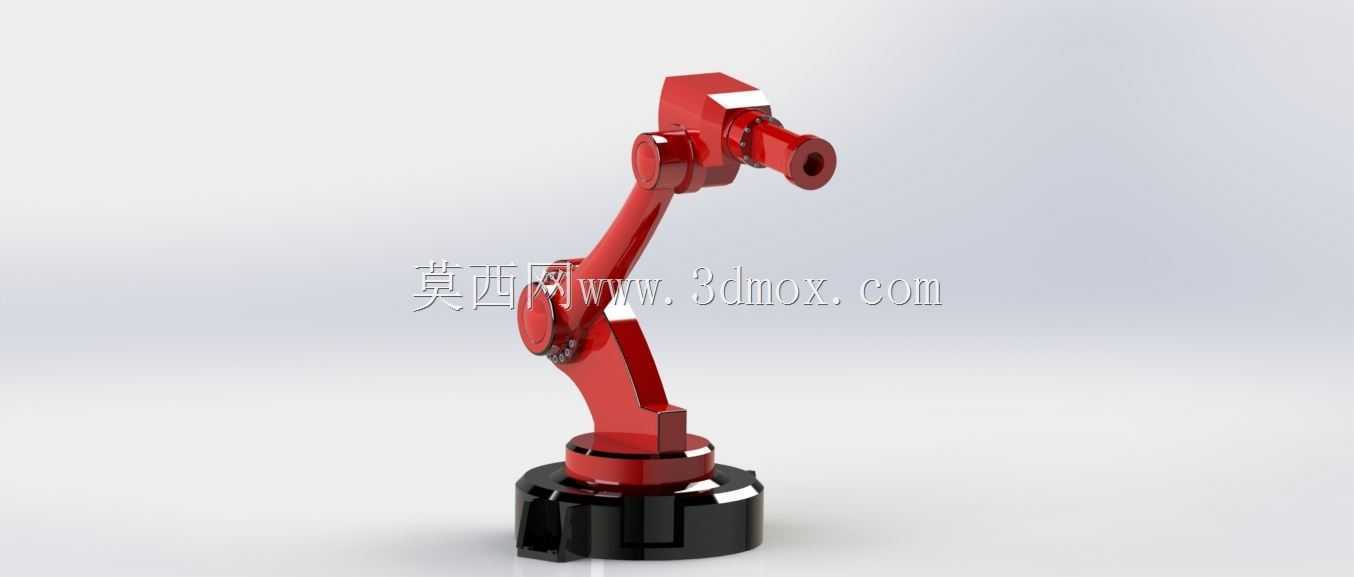

　　臂体的运动构型采用经典六自由度关节布局，从底座往上依次是腰转关节、大臂摆动关节、小臂摆动关节、腕部三个旋转关节，各关节的运动范围做了实际工况适配：腰转关节可实现±170°回转，覆盖工位前方1.2米半径内的所有操作点位，不会因为回转角度不足导致工位存在操作盲区；大臂长度设计为420mm，摆动范围从垂直向上0°到前倾75°，配合长度380mm的小臂结构，整机最大水平作业半径能达到1100mm，完全覆盖常见的双工位上下料、相邻工位转运的距离需求，垂直方向最大作业高度可达1300mm，最低作业点能落到安装面以上150mm位置，适配高度在800-1000mm的标准流水线作业面。

　　在关节结构的设计细节上，所有关节的传动部分都预留了谐波减速器、伺服电机的安装腔体，腔体尺寸按照市面主流200W、400W伺服电机的安装尺寸做适配，不需要额外修改结构就能完成标准动力元件的装配；关节处的走线采用内部中空走线设计，所有动力线、编码器线都从臂体内部的穿线腔通过，避免机械臂运动过程中管线外露被剐蹭、拉扯，降低管线磨损带来的设备故障概率，臂体外部没有突出的走线槽、管线固定座，整体外轮廓做了圆弧过渡处理，运动过程中不会和周边设备产生勾挂。

　　末端执行器的连接法兰采用标准ISO 9409-1-50-4-M6接口，这是工业机械臂通用的末端安装接口，可直接适配夹爪、吸盘、焊枪、螺丝锁付头等多种执行元件，不需要做定制转接件，切换不同工艺场景的时候只需要更换末端工具就能完成适配，能覆盖的场景除了最初设计的3C电子装配上下料，还能适配五金件的码垛转运、注塑机的取件作业、小型工件的焊接工位辅助、实验室的样品自动化转运等场景，在负载能力设计上，整机额定负载设定为5kg，完全满足小型工件的搬运、操作需求，臂体材料选用高强度铝合金做主体结构，在保证结构刚度的前提下控制整体自重，整机重量控制在45kg以内，不管是固定在地面工位还是搭载在移动平台上，都不会对承载结构造成过大的负载压力。

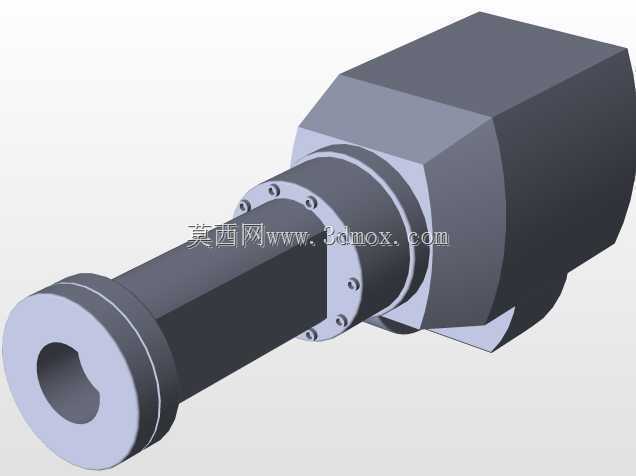

　　做结构校核的时候，重点针对大臂、小臂的受力变形做了仿真验证，在最大臂展、额定负载的工况下，臂体末端的静态变形量控制在0.2mm以内，能满足装配、搬运类作业的精度要求，各关节的密封结构采用迷宫密封加密封圈的组合设计，能阻挡车间内的粉尘、切削液溅入关节内部，适配普通机加工车间、装配车间的使用环境，不需要额外做防尘防护改造。腕部的三个关节采用紧凑的同心轴设计，整体腕部直径控制在90mm，能伸入到狭窄的工装夹具内部完成取放作业，不会因为腕部体积过大和工装产生干涉。

　　在安装边界的考量上，整机运动过程中的最大外轮廓回转直径控制在1200mm，做产线布局的时候，只需要在机械臂安装位周边预留650mm以上的净空距离，就能保证机械臂全行程运动不会和周边设备产生碰撞，不需要额外设置过大的安全隔离区，能有效节省产线的空间占用。底座内部预留了控制驱动器、IO模块的安装空间，可根据需求将控制元件集成在底座内部，减少外部电控柜的空间占用，也支持将电控部分外置，适配不同产线的电控布局需求。
