多面体转接式电子设备壳体结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:529169
  • 多面体转接式电子设备壳体结构设计
  • 多面体转接式电子设备壳体结构设计
  • 多面体转接式电子设备壳体结构设计
  • 多面体转接式电子设备壳体结构设计

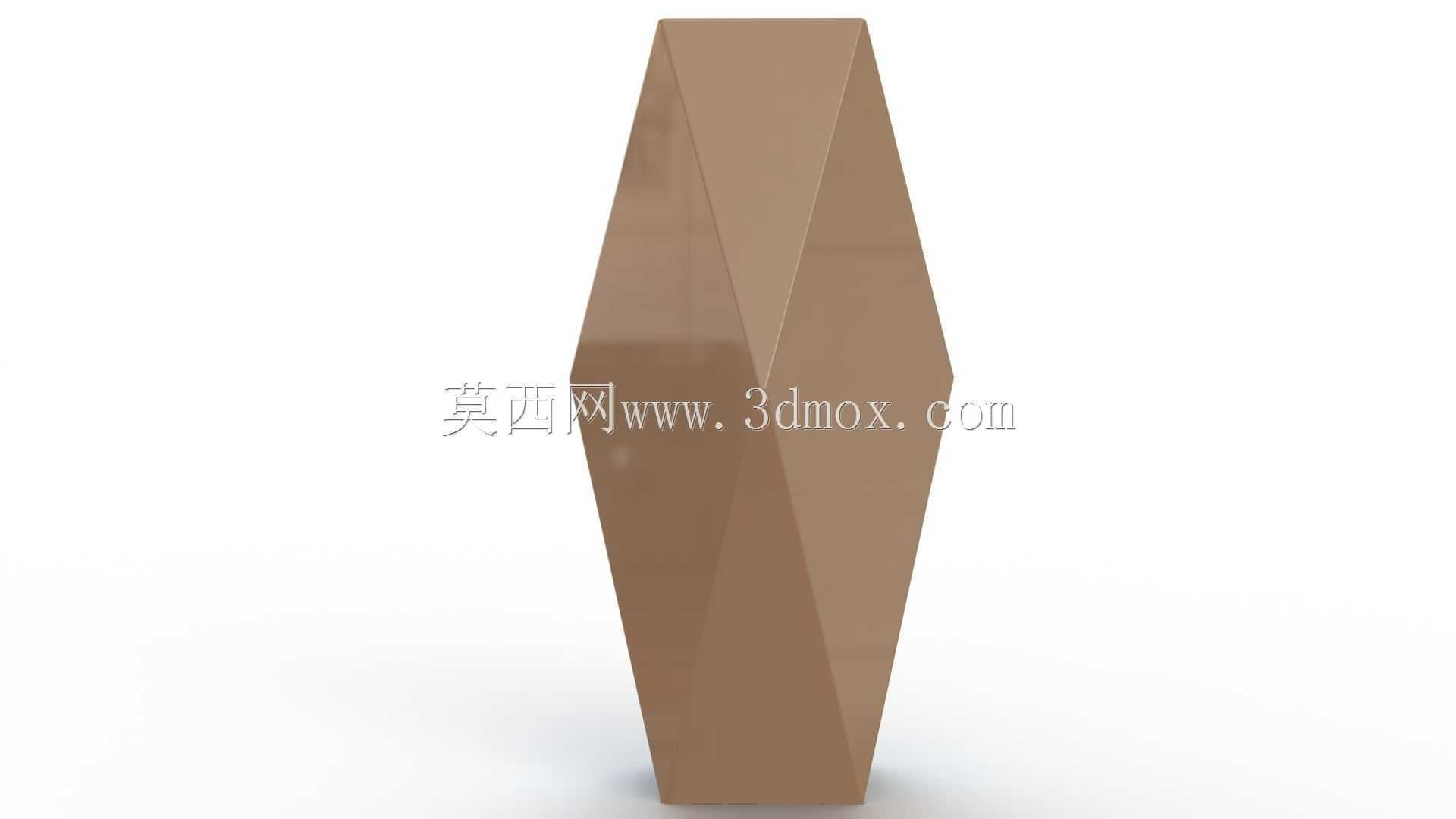

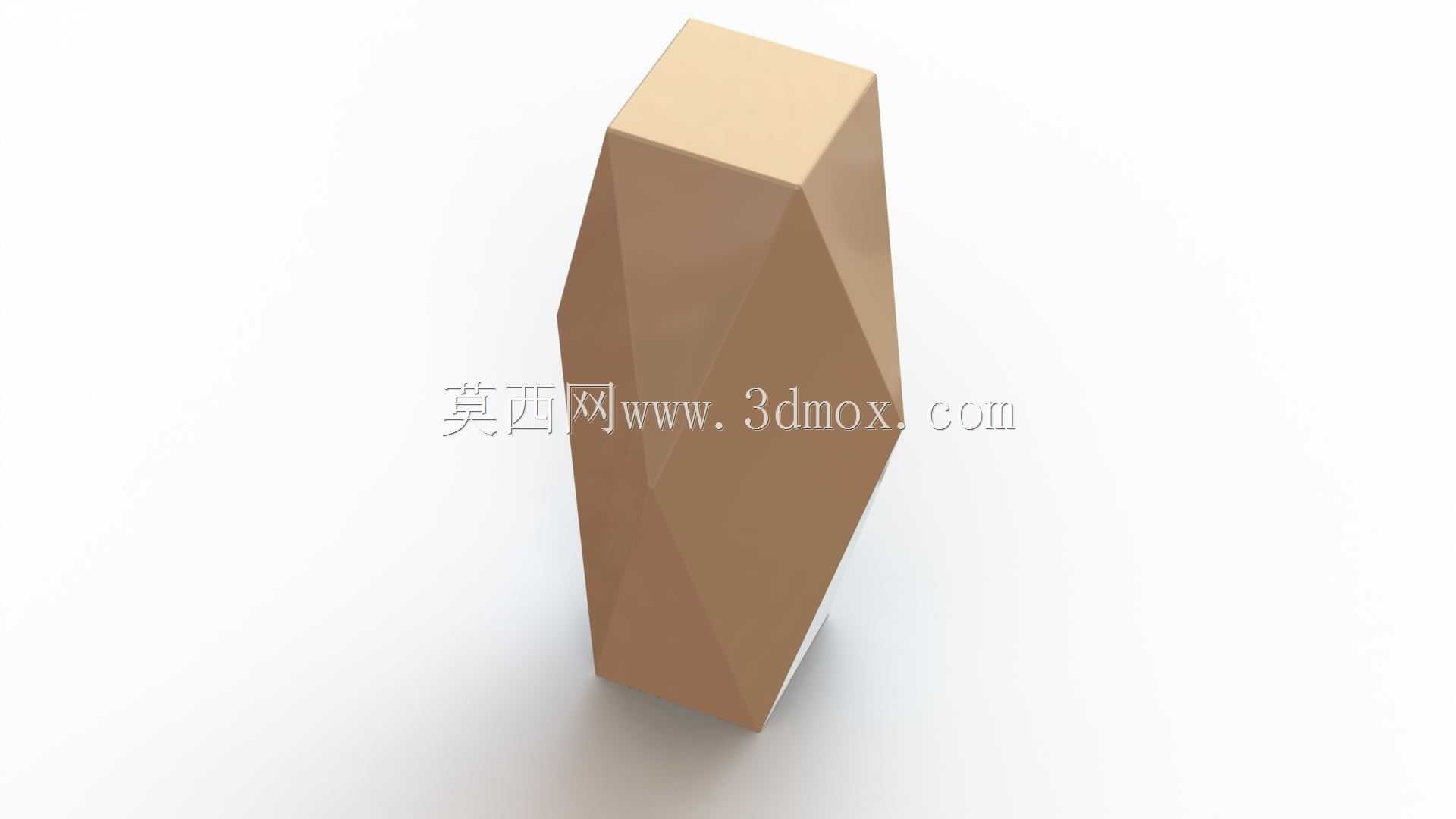

  这款电子设备壳体结构,主要面向狭小安装空间内的传感类、信号转接类智能电子元件的封装防护需求,常见于工业现场的信号采集终端、嵌入式检测模块的配套安装场景,能够在设备布局紧凑、安装面存在角度偏转的工位上,完成电子元件的固定与外接线路的连通防护。从结构拆分来看,整体分为下部多面体安装基座与上部圆柱形筒体接口两个核心部分,下部基座采用棱面切角的多面体构型,并非常规的方正盒体,这种设计一方面是为了适配安装工位周边的异形避让空间,避免与相邻的管线、结构件产生干涉,另一方面多面体的斜向切面可以在设备调试时,为侧面的接口预留足够的操作空间,不需要额外预留大尺寸的手部操作空位,进一步压缩整体安装所需的边界尺寸。

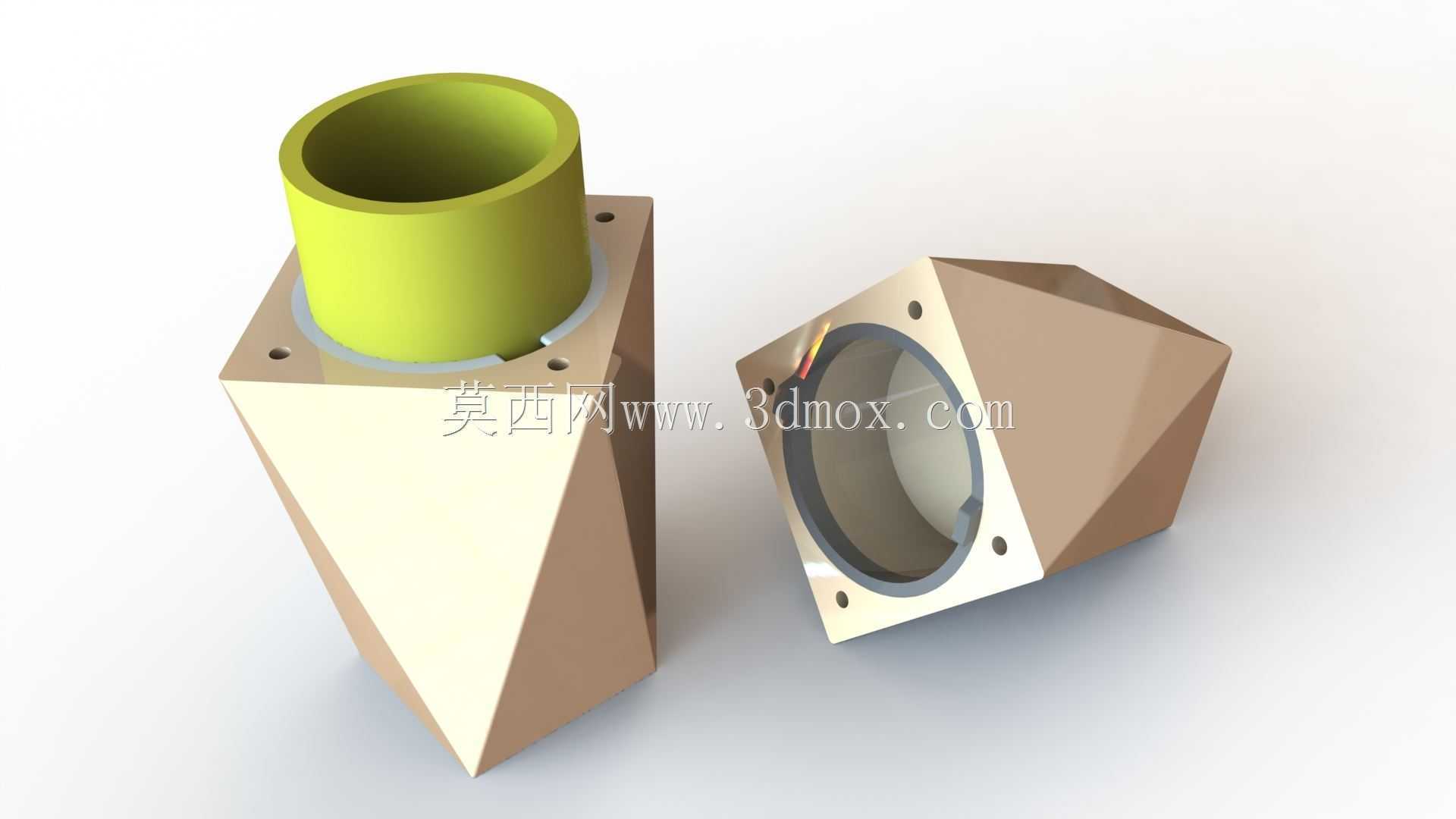

  基座的法兰安装面设置了四个均匀分布的沉头安装孔,孔位的间距按照常规工业电子元件的安装标准设定,能够直接适配市面上多数通用规格的线路板、传感模块的固定孔位,不需要额外制作转接板,沉头孔的设计可以让安装螺丝的头部完全没入基座表面,不会突出结构外表面,避免在设备推入安装位时螺丝刮擦周边线缆或者结构壁。上部的圆柱形筒体接口采用与基座不同的色彩区分,实际生产中可以采用不同材质或者表面处理工艺,筒体的内径尺寸匹配常规的工业穿线防护管规格,内部可以容纳多组信号线缆或者电源线路穿过,筒体与基座的衔接位置设置了定位台阶,装配时可以直接将筒体卡入基座的对应凹槽内,配合密封胶圈就可以达到IP65级别的防护效果,能够阻挡工业现场的粉尘、

  飞溅液体进入壳体内部,保护内部的电子元件。在设计思路上,这款结构没有采用常规的上下扣合盒体结构,而是将侧向的接线面设置在多面体的斜切面上,当设备安装在垂直立面或者倾斜支架上时,接线口的朝向会自然偏向操作人员的操作方向,不需要操作人员俯身或者歪头对准接口,大幅提升现场接线调试的效率。同时多面体的棱边都做了R2的圆角处理,避免尖锐棱边在安装维护时划伤操作人员的手部,也避免棱边位置的应力集中,在受到轻微外力碰撞时不会出现棱边崩裂的情况。从安装边界来看,整个结构的最大外轮廓尺寸控制在较小范围内,基座的最大对角尺寸不超过常规接线盒的三分之二,上部筒体的高度可以根据实际穿线的需求进行调整,当前版本的筒体高度适配常规的线缆弯曲半径,

  线缆从筒体穿出后可以自然弯曲走向相邻的设备接口,不会出现线缆弯折角度过大导致线芯断裂的问题。基座的内部腔体预留了足够的元件安装空间,除了可以放置核心的电路板之外,还可以预留出接线端子、滤波模块等附属元件的安装位,腔体内部的侧壁设置了两条导向筋,电路板可以顺着导向筋直接滑入腔体内,不需要额外打螺丝固定,大幅提升装配效率,导向筋的位置经过精准计算,电路板滑入后刚好与下部的安装孔位对齐,外接线路可以直接焊接在电路板的对应焊盘上,不需要额外调整电路板的位置。在实际应用场景中,这类结构还可以用于设备内部的模块转接,比如在大型自动化设备的机架内部,多个检测模块需要集中布线时,这款壳体可以作为线路转接的节点,将多组线路汇总后通过上部筒体引出到主控柜方向,多面体的外形可以更好地贴合机架的型材边角位置,充分利用机架内部的边角闲置空间,不会占用机架中部的元件安装区域。结构的壁厚经过受力仿真验证,在常规的工业环境振动条件下,不会出现共振开裂的问题,基座底部的安装面平面度控制在0.1mm以内,安装后可以与安装基面完全贴合,不会出现倾斜导致的内部元件受力不均的情况。筒体与基座的衔接位置做了加厚处理,在穿线时如果需要拖拽线缆,受力会直接传递到整个基座结构上,不会出现筒体与基座衔接处断裂的问题。
