木质拼装式扬声器外壳结构设计

　　在民用音频设备的结构开发环节，扬声器外壳的设计直接关联声学表现与装配落地性，这款木质拼装式的扬声器壳体，从实际使用场景出发，兼顾了声学腔体的密闭性要求与板式家具类产品的加工装配逻辑。日常应用场景覆盖桌面HiFi音箱、家用嵌入式音响、小型商用扩声音箱的外壳适配，区别于一体注塑或者金属焊接的壳体，这款采用多块实木板材拼接的结构，在加工端可以直接依托常规的木工开料、打孔设备完成加工，不需要投入大型注塑模具或者钣金冲压模具，小批量定制生产的适配性极强。

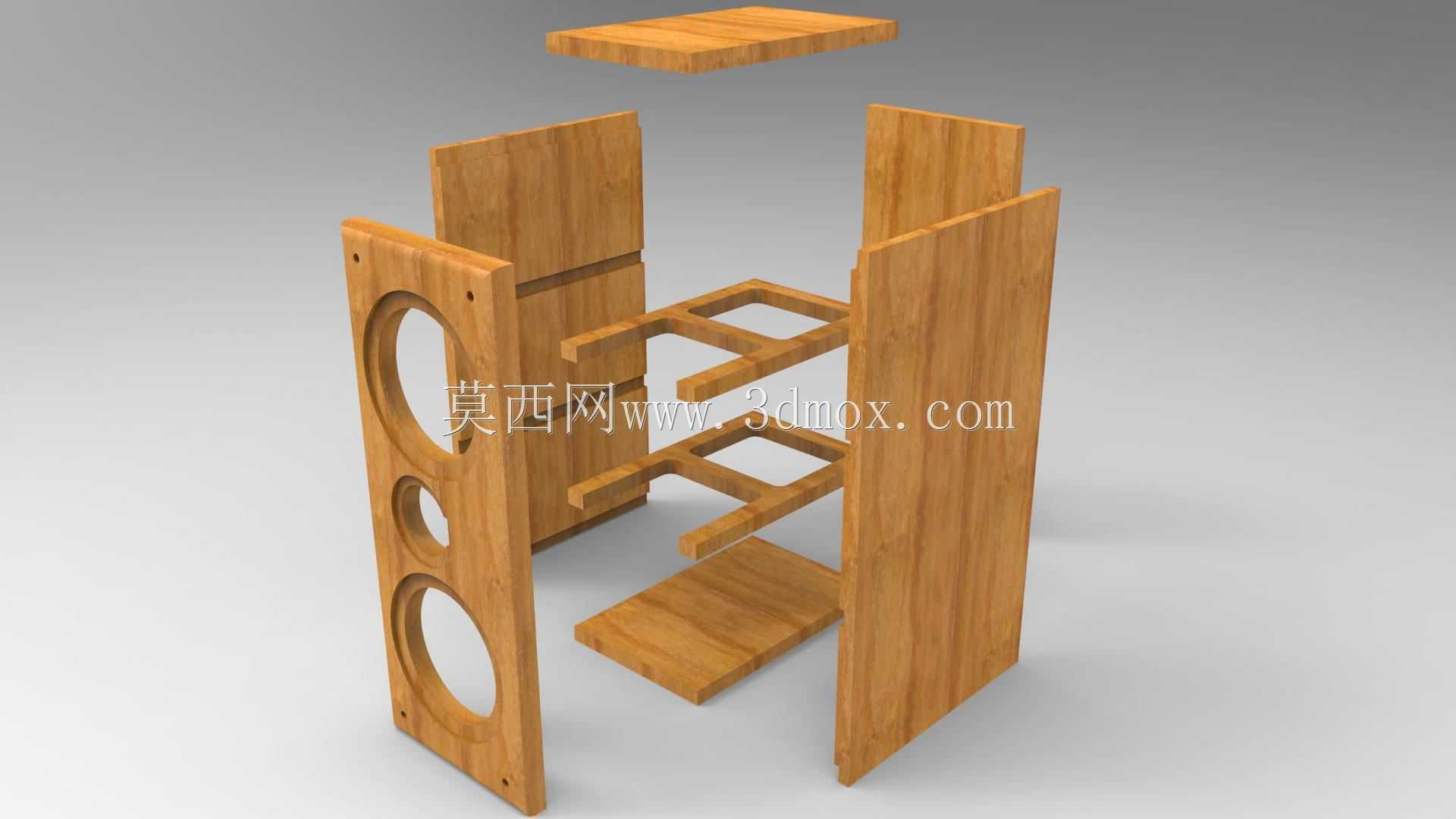

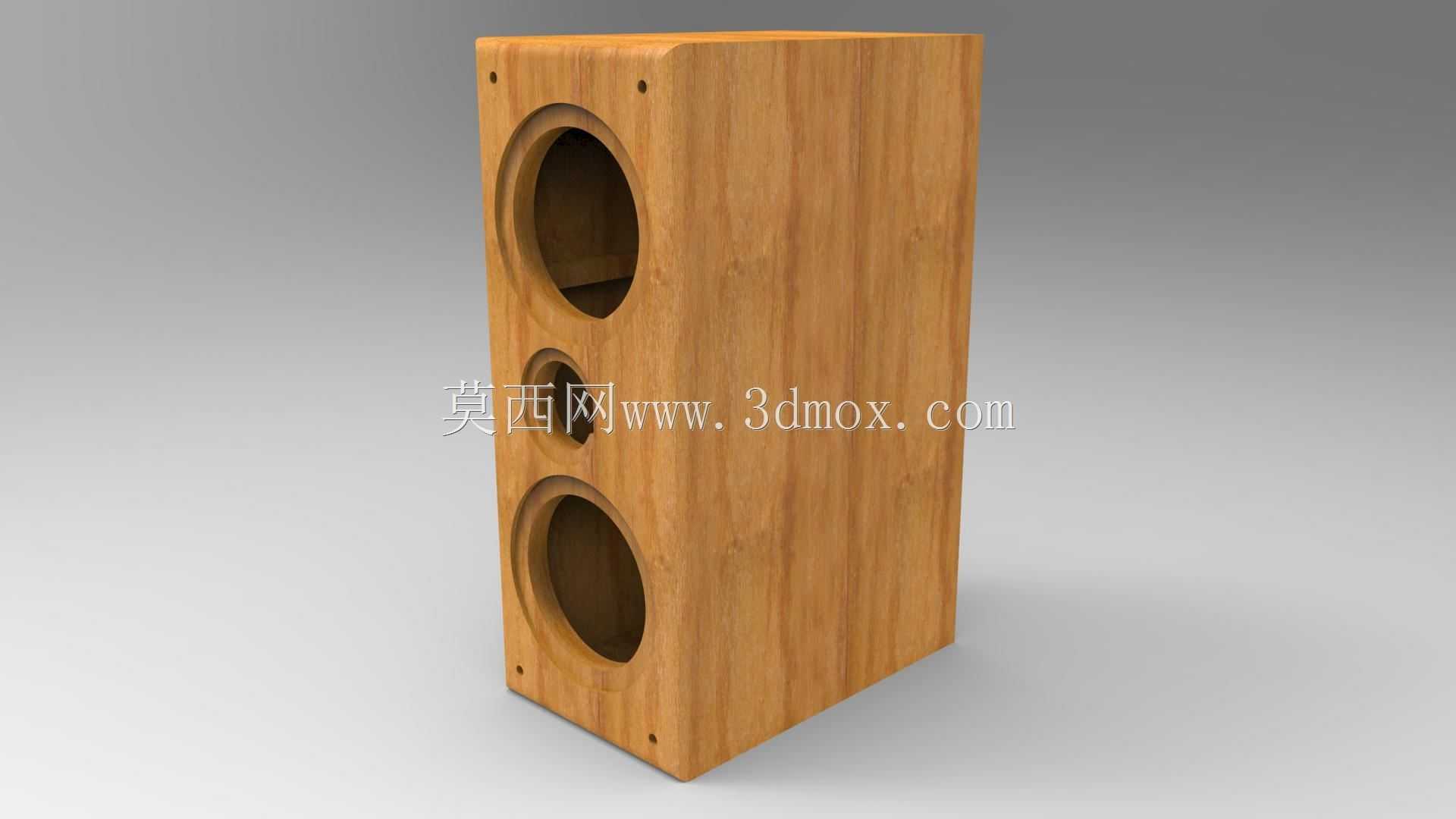

　　从功能特性来看，这款壳体的前面板预留了三个不同直径的扬声器单元安装位，分别对应高音、中音、低音单元的安装需求，安装位的台阶孔设计可以直接卡入扬声器单元的固定边，不需要额外设计压圈结构，装配时直接从面板后侧拧入自攻螺丝即可完成单元固定。内部的横向支撑格栅结构，一方面可以将箱体内部分隔出对应不同单元的独立腔体，减少不同频段声波在箱体内的互调干扰，另一方面可以作为前后板、侧板之间的连接加强筋，抵消大音量下声波震动带来的板材形变，避免长时间使用后板材拼接处出现缝隙漏音的问题。顶部与底部的独立封板，采用嵌入式的拼接结构，和侧板、前后板的拼接处预留了涂胶槽，装配时在槽内注入木工胶即可完成密封粘接，不需要额外的金属连接件外露，保证外观的整体性。

　　设计思路上没有采用复杂的曲面造型，全部采用规则的矩形平板件加工，所有板材的裁切都是直边加工，不需要数控设备做复杂的曲面铣削，普通的推台锯就可以完成所有板件的开料作业，前面板的扬声器安装孔是唯一需要做圆孔加工的部位，用常规的木工开孔器就可以完成加工，极大降低了生产端的设备门槛。拼接结构全部采用直榫式的插接设计，每一块侧板和横撑、面板的连接位置都做了对应的插接卡口，装配时不需要复杂的定位工装，工人按照卡口位置拼接即可完成整体定位，涂胶后用夹具固定等待胶水固化就可以完成整体组装，生产效率远高于需要逐块定位打钉的传统木箱结构。

　　从安装边界尺寸来看，整体壳体的宽度适配常规6.5英寸低音单元的安装间距，前面板三个开孔的中心距严格遵循常见的高、中、低音单元的安装尺寸规范，开孔边缘到板件边缘的距离预留了足够的螺丝固定空间，不会出现螺丝孔距离板边过近导致板材开裂的问题。内部支撑格栅的条板宽度经过优化，既保证了结构强度，又不会过多占用箱体内的净容积，保证低频声波的谐振空间符合常规小口径低音单元的容积要求。侧板与前后板的拼接处做了轻微的倒角处理，既可以避免装配时板件直角边磕碰掉漆，也能在外观上弱化板材拼接的缝隙感，后续做木蜡油或者喷漆表面处理时，边角位置的涂层附着效果更均匀。

　　实际落地使用时，这款壳体的后侧还可以根据需求加装接线盒安装位，当前的结构预留了足够的后侧空间，不需要改动主体拼接结构就可以完成接线端子的加装。板件的厚度选择兼顾了结构强度与重量控制，不会因为板材过薄导致箱体谐振产生音染，也不会因为板材过厚导致整体重量过大，不适合桌面摆放使用。内部的支撑结构同时可以作为吸音棉的固定依托，装配时可以直接将吸音棉粘贴在支撑格栅的空隙位置，不需要额外设置固定钉，简化了后续的整机组装流程。
