三元乙丙橡胶管道检测管模板控制装置

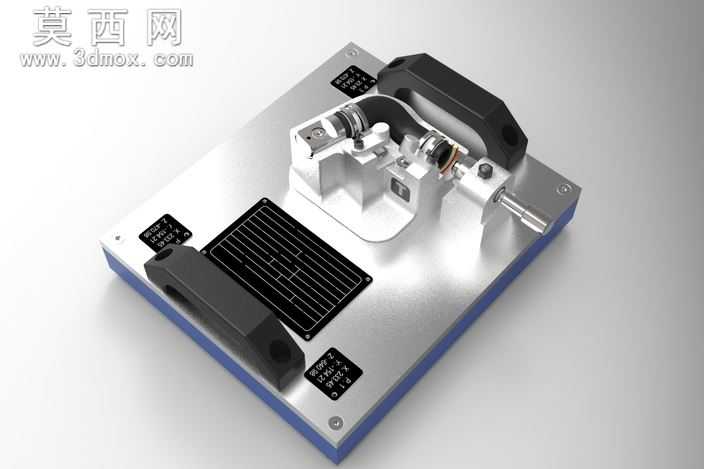

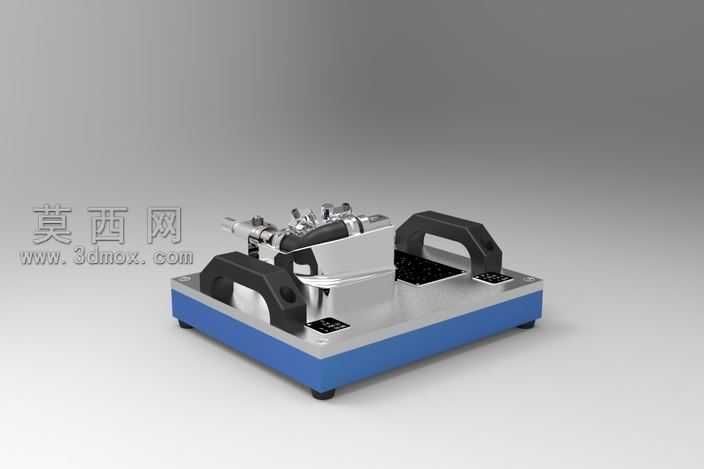

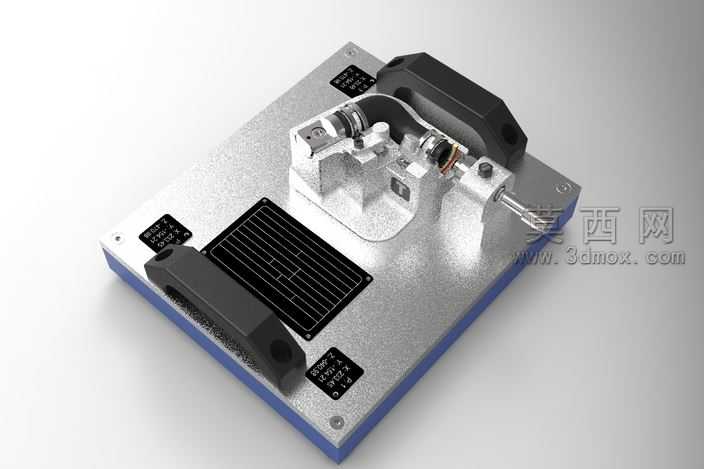

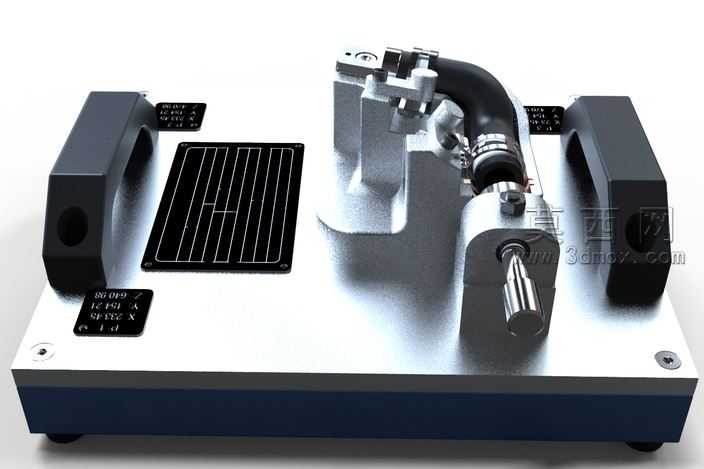

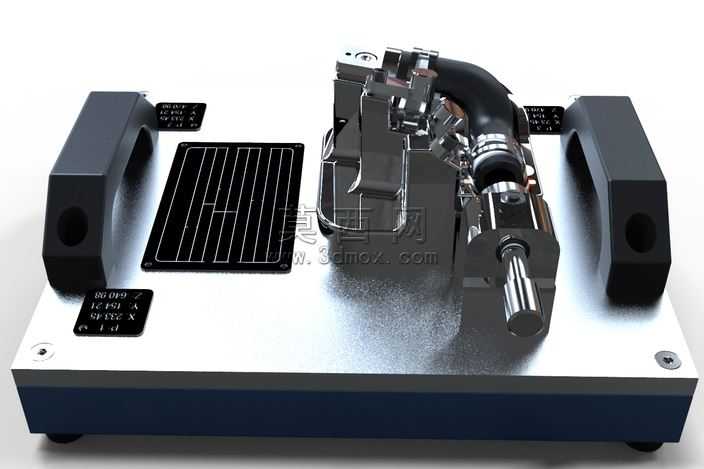

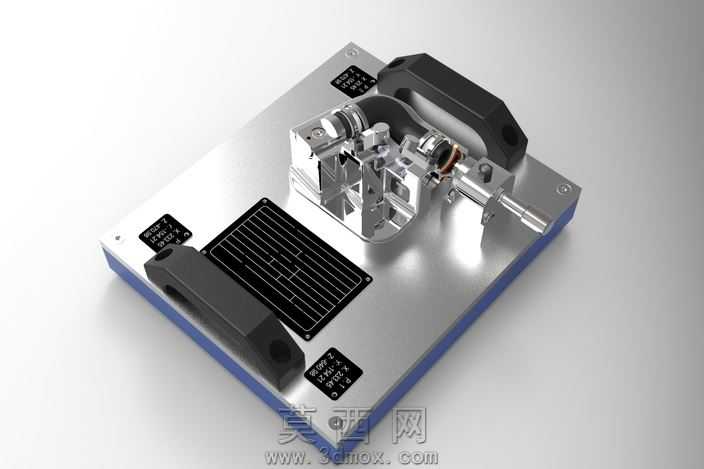

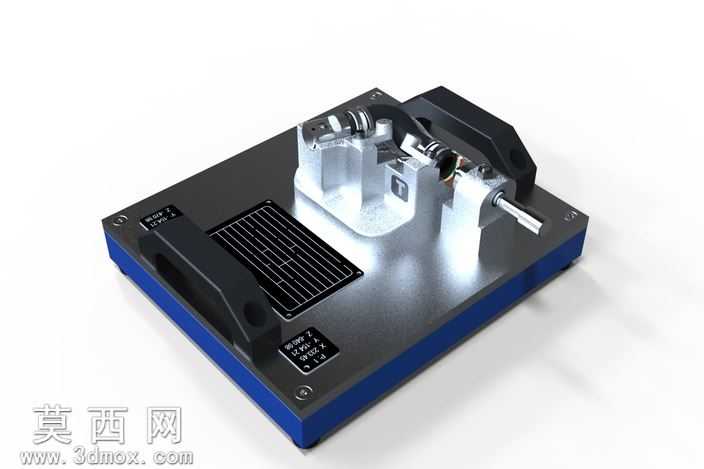

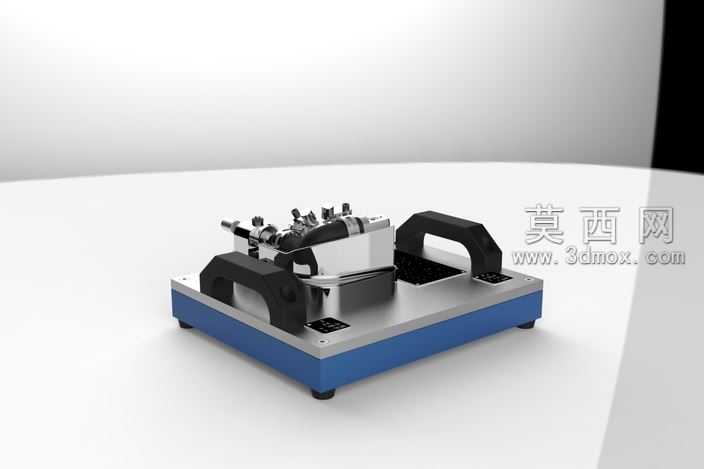

该三维模型采用SolidWorks完成全参数化建模，整体结构以铝合金阳极氧化底板为承载基座，搭配对称分布的黑色POM材质定位压块、快锁式夹持组件与高精度导向轴系，完整还原了管道检测工装的实际装配逻辑。建模过程中对各零件的配合公差做了精细化定义，导向轴与直线轴承的间隙配合、压块与基座的螺纹连接、检测工位的定位销限位均按照实际工装的装配要求完成约束，确保模型可直接导出工程图用于生产加工。渲染阶段采用金属拉丝材质模拟铝合金底板的表面质感，对黑色压块赋予哑光磨砂塑料材质，金属销轴、弹簧等标准件做了镀铬高光处理，底板边缘的蓝色包边采用半哑光橡胶材质，搭配工作室级三点布光方案，清晰呈现出各部件的结构层次与材质差异，模型表面的参数铭牌也通过纹理贴图做了还原，提升了整体真实感。设计思路围绕三元乙丙橡胶管道的检测需求展开，该类橡胶管道常用于流体输送场景，对接口同轴度、管体形变公差有较高要求，这套控制装置通过快锁压块快速固定待检测管道，中部的仿形定位槽适配管道外径，侧方的检测触头可传递位移信号，校验管道的装配位置与形变尺寸，首次使用时将管道放置于定位槽内，压合锁紧块后即可通过外部检测设备读取数据，铰接的梁体结构可适配不同管径的检测需求，无需更换工装即可完成多规格橡胶管的快速校验，整体结构紧凑，操作流程简便，可集成到自动化管道检测产线中作为定位工装使用，也可单独作为手动检测工位的夹具，建模时对所有非标准件都做了可编辑参数化设计，方便后续根据不同管径规格调整定位槽尺寸、压块行程等参数，适配更多场景的使用需求。
