可调摆杆式行程限位开关三维结构

　　这款可调摆杆式行程限位开关，是自动化产线、机床设备、输送系统里极为常用的位置检测与行程保护元件，日常设备调试与结构设计中，这类元件的安装位预留、触发逻辑匹配，往往是整台设备安全回路设计里不能出错的细节。从实际应用场景来看，这类开关常被布置在运动部件的行程端点位置，比如机床工作台的移动极限处、自动化输送线的工件到位检测位、起重设备的过行程保护位，还有各类非标自动化设备的夹具开合、滑台往复的位置反馈节点，一旦运动部件触碰到摆杆，开关内部的触点就会完成通断切换，给控制系统传递到位或者超限的电信号，既可以做设备的工位到位触发，也能作为硬限位切断动力回路，避免设备超程运行引发碰撞损坏。

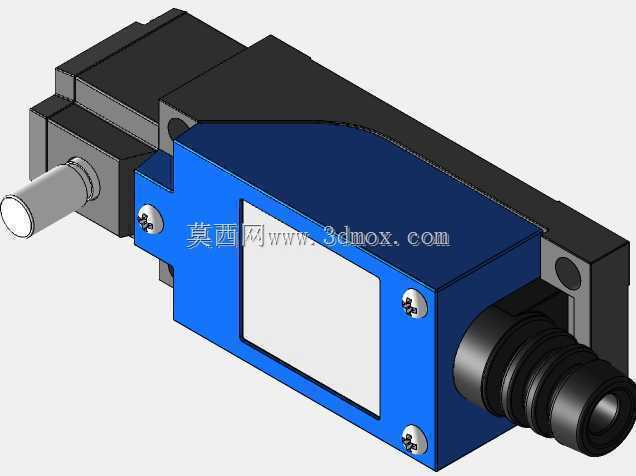

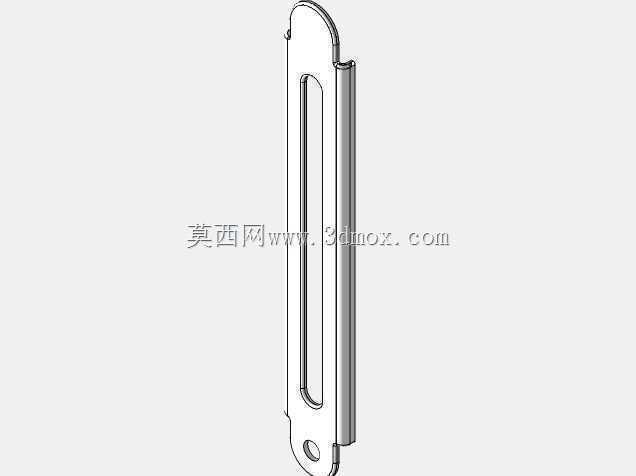

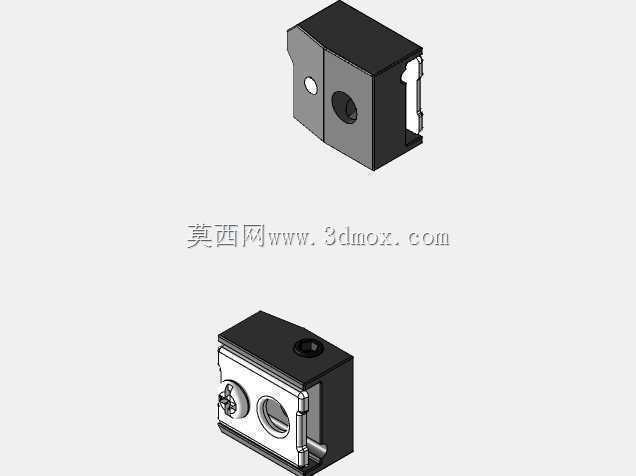

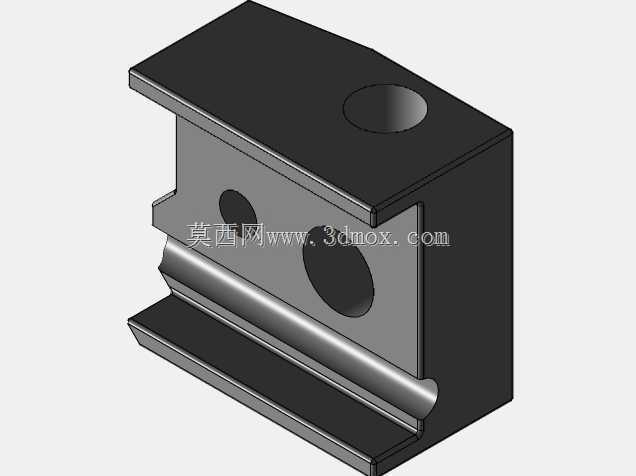

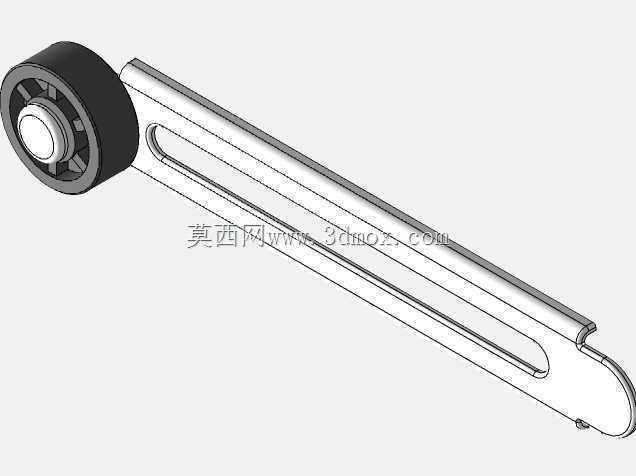

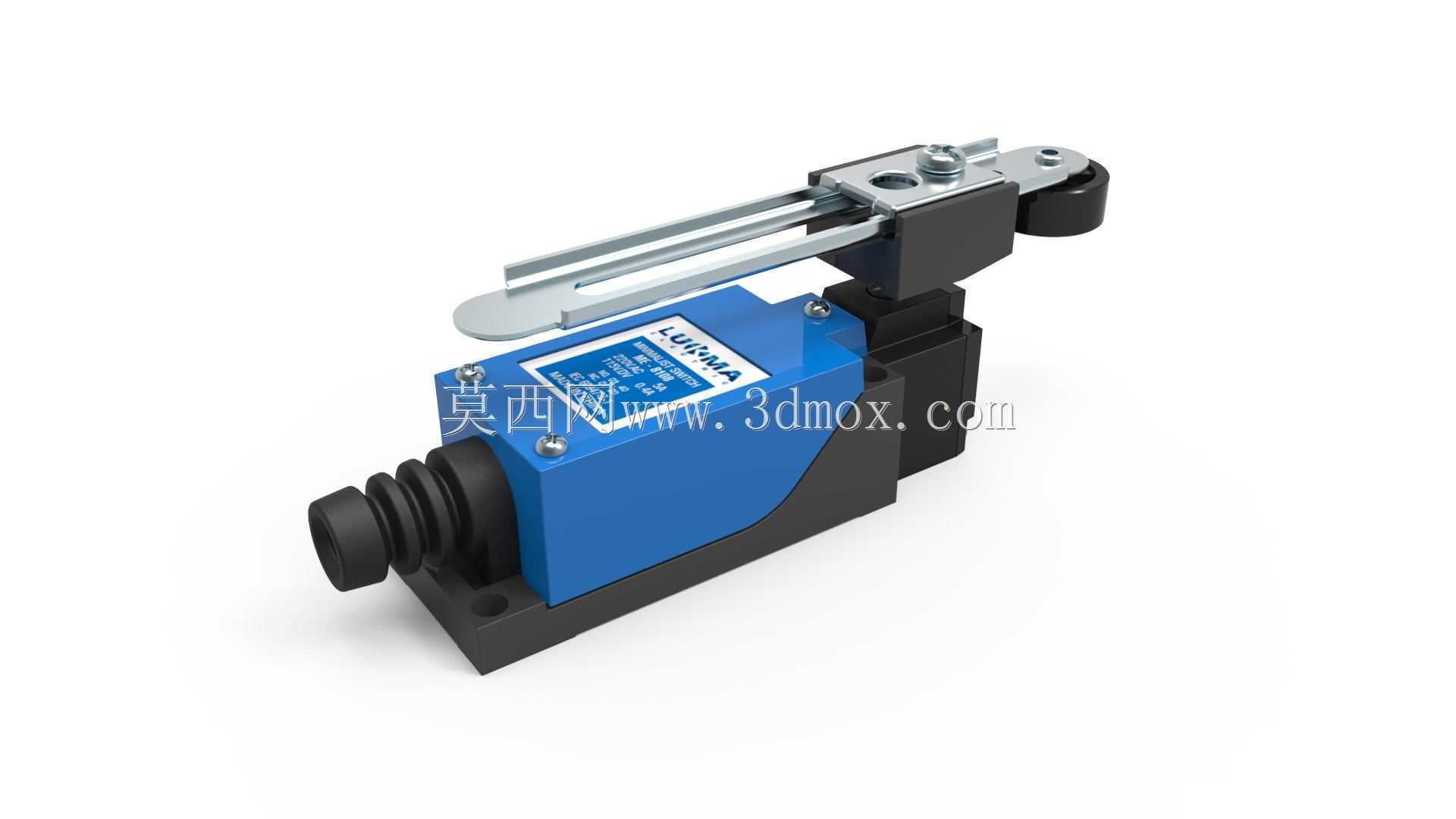

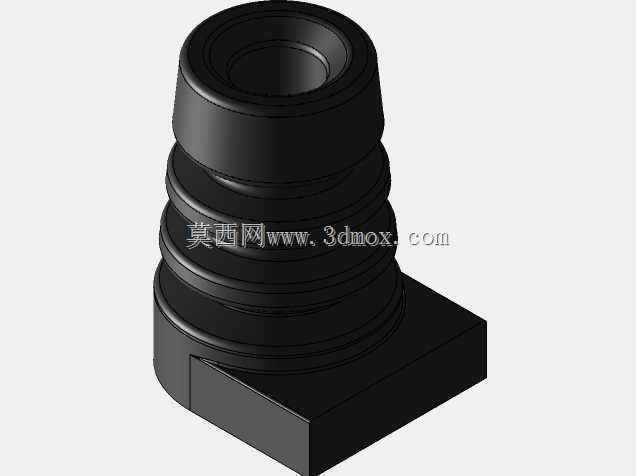

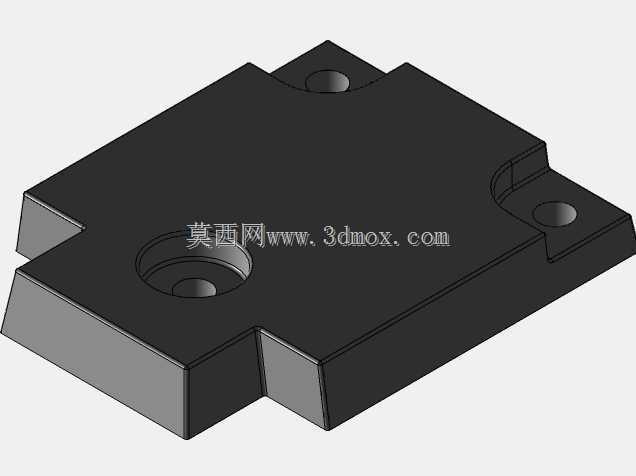

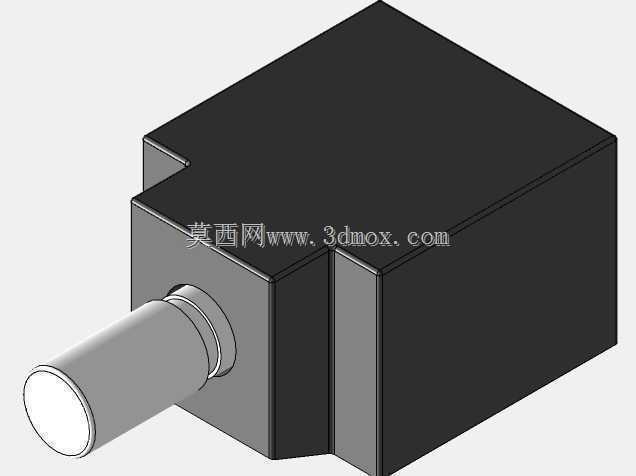

　　从功能特性上看，这款带滚轮的可调长摆杆结构，相比直动式限位开关拥有更大的触发角度容差，不需要运动部件精准对准触发头，只要在摆杆的摆动覆盖范围内触碰滚轮，就能可靠触发信号，对于安装对位精度要求不高的场景适配性更强；摆杆的长度可以根据实际触发距离调整，滚轮结构能减少运动部件和触发端的滑动摩擦，长期往复触发也不会出现过度磨损导致的触发失效。开关本体采用蓝黑配色的工程绝缘壳体，侧面的波纹管密封结构可以适配一定程度的粉尘、切削液飞溅的车间环境，接线端的防护结构能避免接线部位外露引发的短路风险，底部的安装基座预留了标准的固定孔位，适配常规的电气安装板布局。

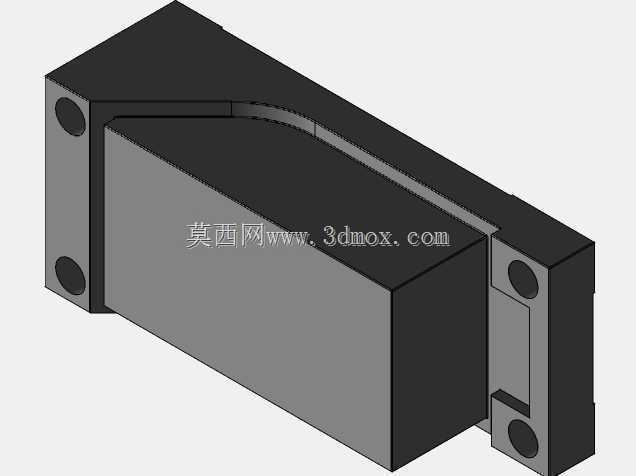

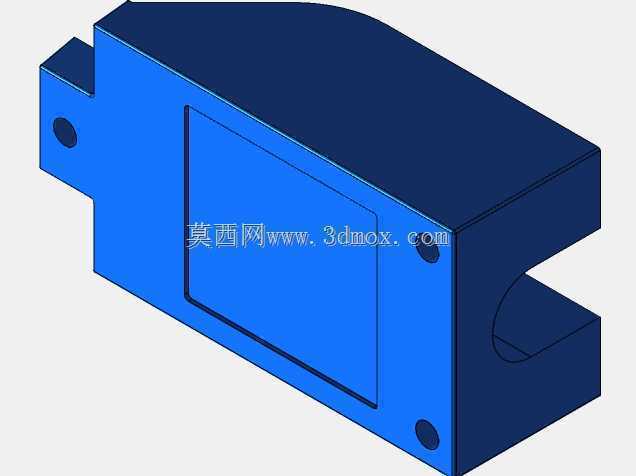

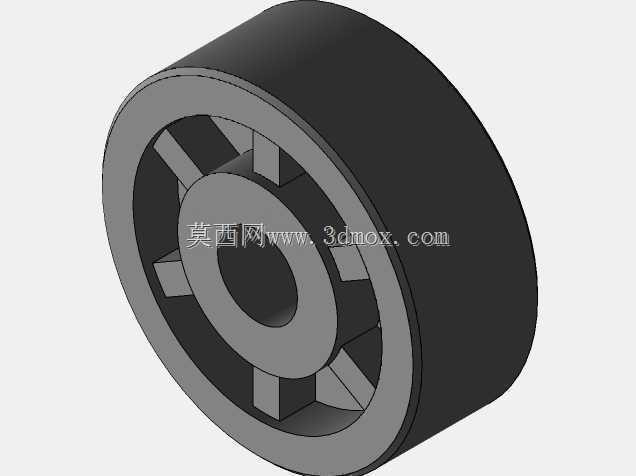

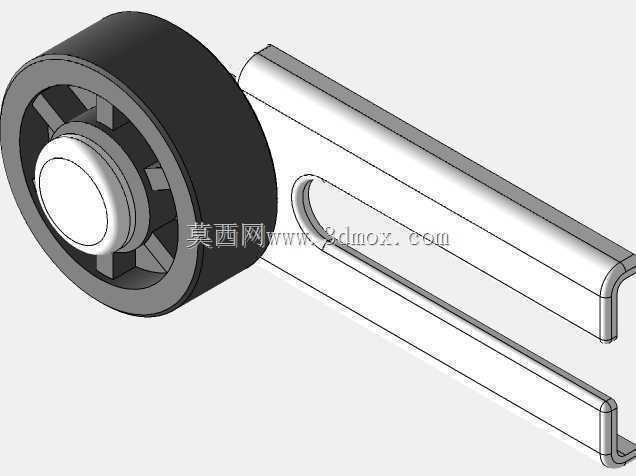

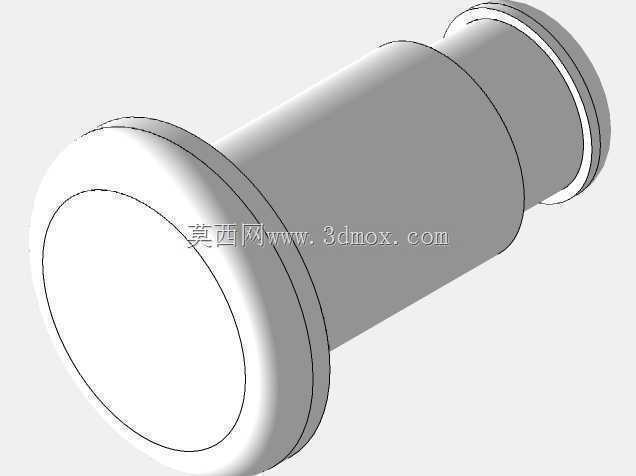

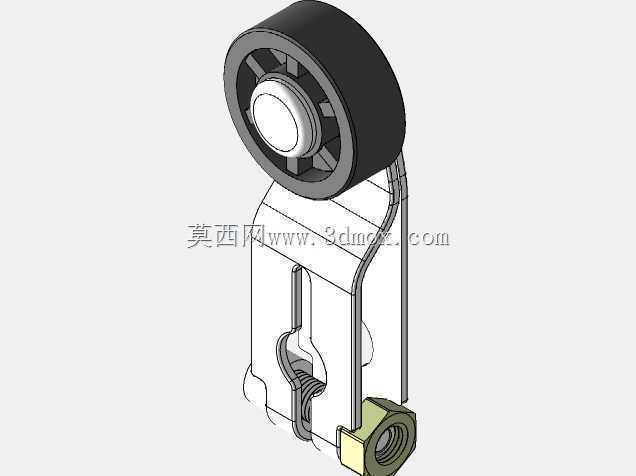

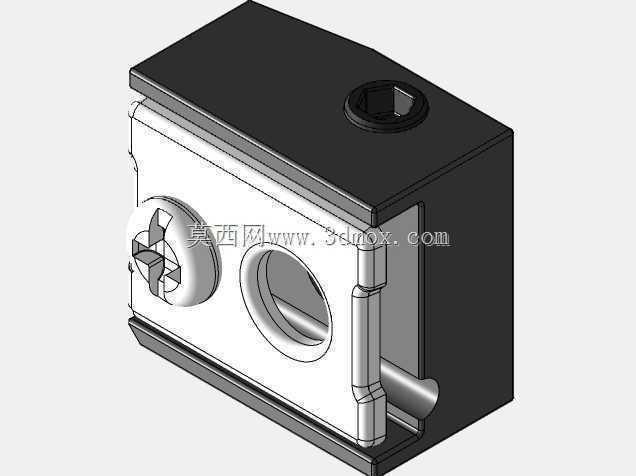

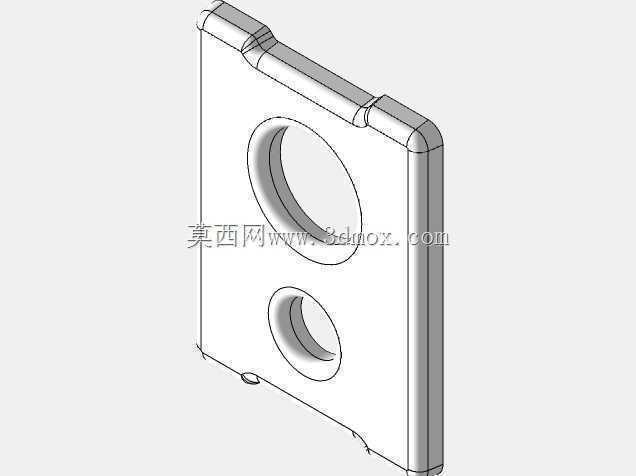

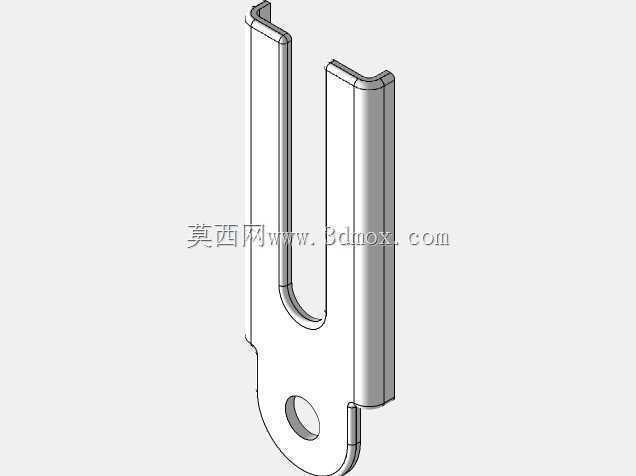

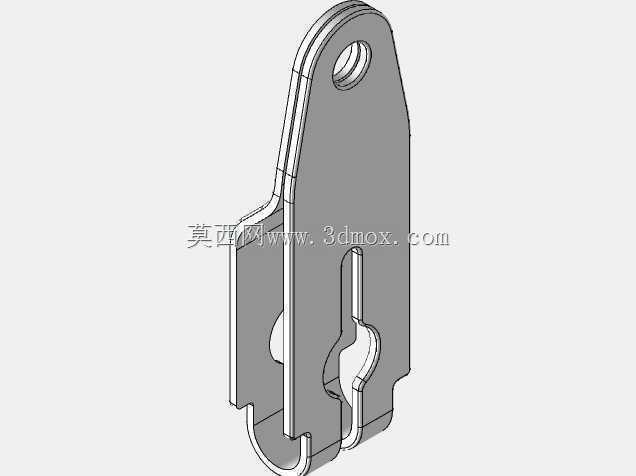

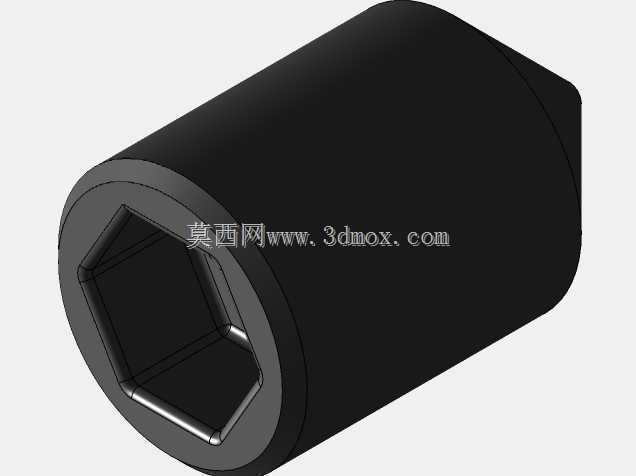

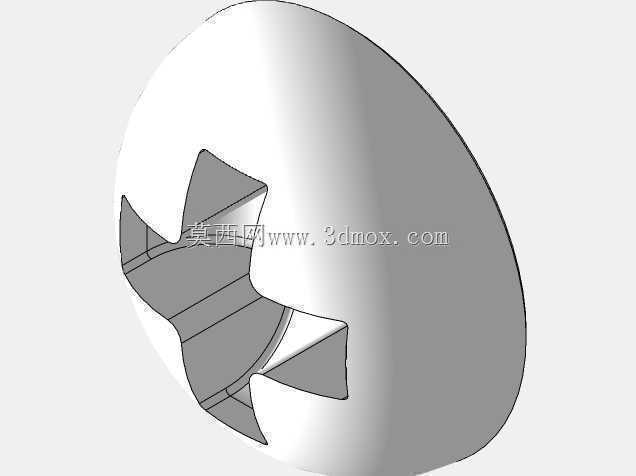

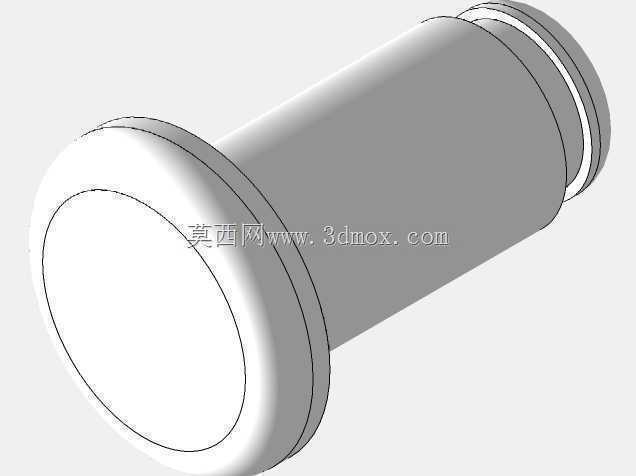

　　做三维结构设计的时候，首先要考虑的是触发动作的可靠性：摆杆的铰接转轴位置预留了足够的摆动间隙，不会因为加工装配的公差出现卡滞，内部的触点触发行程和摆杆的摆动角度做了匹配，摆杆摆动到设计角度时刚好能稳定触发触点，不会出现虚位导致的信号误触发；滚轮的转动副做了间隙配合，运动部件触碰时滚轮可以顺畅转动，避免硬摩擦刮伤设备运动面。壳体的分型面做了错位止口设计，装配后可以阻挡大部分粉尘和溅液侵入内部触点腔，接线腔的进线口预留了标准的线缆密封接头安装位，现场布线时可以直接配套防水接头使用。

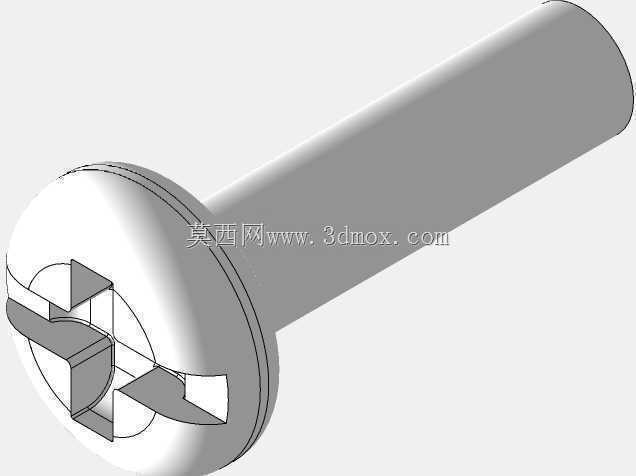

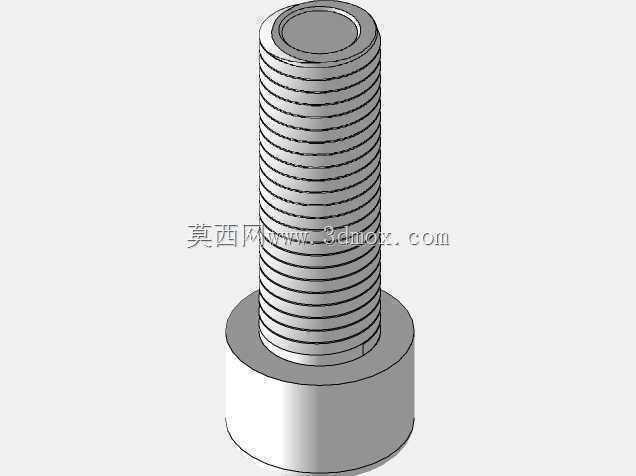

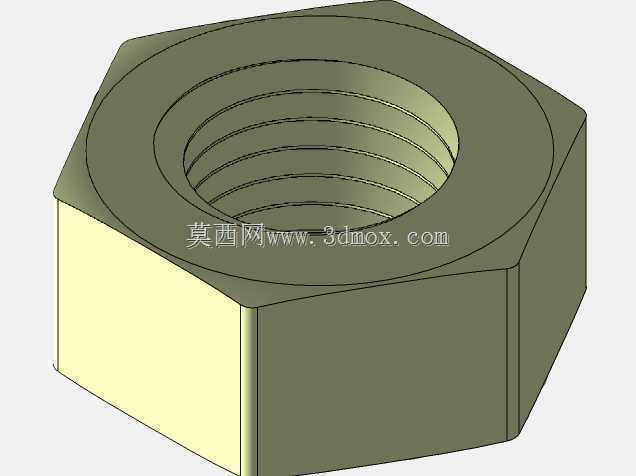

　　从安装边界和尺寸适配的角度来说，这类开关的本体宽度、安装孔距都遵循行业通用的安装尺寸规范，替换同规格的其他品牌产品时不需要重新打孔调整安装位；摆杆的初始角度可以在安装时根据触发方向调整，不管是水平方向运动的部件还是垂直方向运动的部件，都能通过调整摆杆初始位置获得合适的触发行程。需要注意的是，安装时要预留摆杆的全摆动空间，不能让周边的结构件干涉摆杆的复位动作，开关的触发方向要和运动部件的移动方向匹配，避免侧向受力过大损坏摆杆转轴；滚轮的触碰位置要落在摆杆的有效触发区间内，不要太靠近转轴位置，不然会导致触发力矩过大，长期使用会损坏内部的触点结构。另外开关本体的安装面要保持平整，锁紧固定螺丝时受力要均匀，避免壳体变形导致内部卡滞。在做设备三维布局的时候，除了要预留开关本身的安装空间，还要预留接线和后期维护的操作空间，线缆的弯曲半径要符合电气布线规范，不能让线缆拉扯开关的接线端子。
