无人机GPS模块法兰式金属安装固定座

　　这款金属安装支座主要面向小型穿越机、航拍无人机的飞控系统加装场景，核心作用是为Naza系列全球定位系统模块提供刚性安装基准，避免飞行过程中模块因机身振动出现定位漂移、信号失锁等问题。在无人机实际作业场景中，GPS模块的安装位置直接影响搜星速度与定位精度，若直接将模块粘贴在机身碳板上，电机运转产生的高频振动会持续传递至模块内部的陶瓷天线与惯性测量单元，轻则导致定点悬停精度下降至米级误差，重则触发飞控保护机制触发自动返航甚至炸机，这款支座通过抬高安装位、增加法兰连接刚性的设计，可有效阻断机身振动的传递路径。

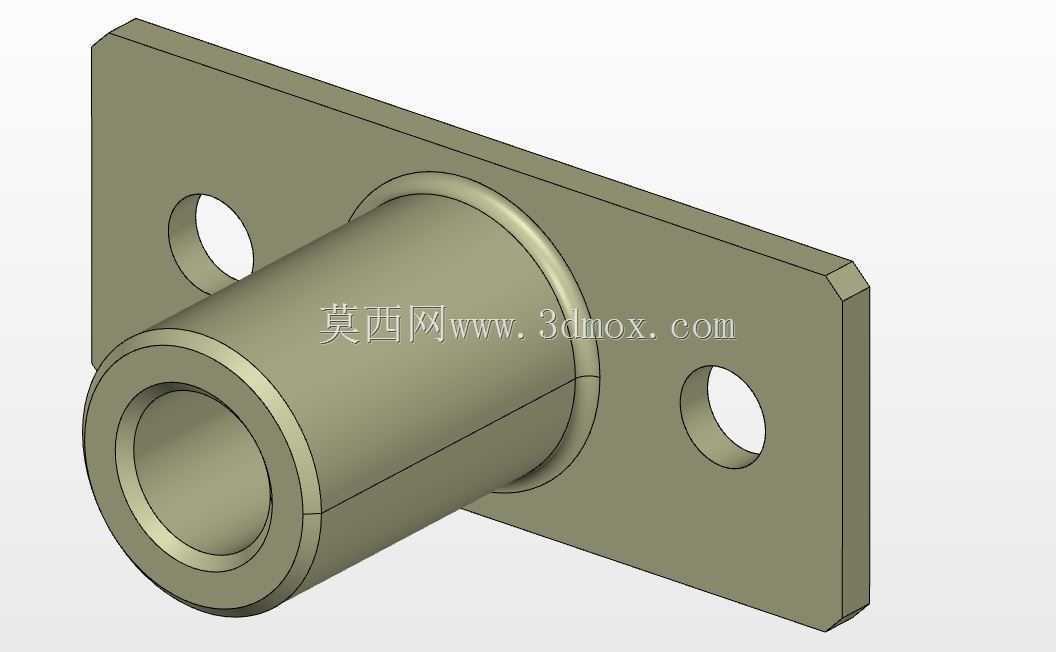

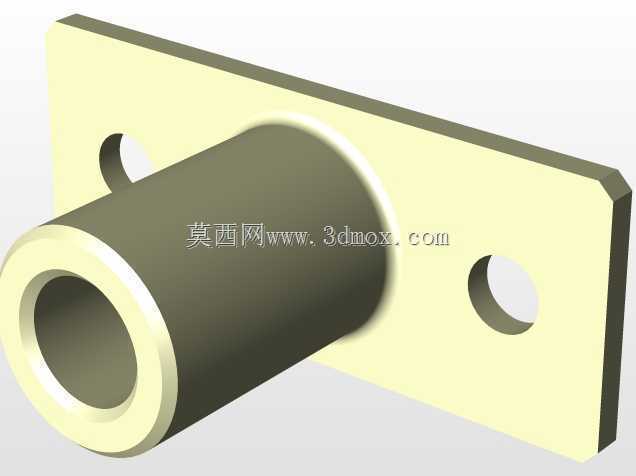

　　从结构设计逻辑来看，支座采用一体化法兰盘加中空套筒的结构形式，法兰盘两侧开设对称的圆形安装孔，孔位间距匹配Eachine 250这类250轴距穿越机的机身顶板安装孔位，安装时可直接通过M2螺丝将支座锁紧在机身预留安装位，无需额外打孔或修改机身结构。中空套筒的内孔尺寸匹配GPS模块底部的定位凸台，模块装入后可通过侧面顶丝或者底部粘接的方式完成固定，套筒的轴向长度经过适配设计，既可以让GPS模块高出机身电调、图传天线等金属部件，避免电磁信号被金属结构遮挡，又不会因为伸出过长导致飞行重心上移影响机动性能。

　　材质选用常规航空模型常用的6061铝合金加工，表面做阳极氧化处理，既保证足够的结构强度，在飞行中遇到轻微碰撞时不会出现断裂变形，又能控制整体重量在5g以内，不会给250轴距这类小型无人机增加过多的负载。法兰盘的边角做了倒角处理，避免安装时锐边划伤机身线路或者操作人员的手部，套筒与法兰盘的连接位置做了圆角过渡，减少应力集中，在飞行产生持续振动的工况下不会出现连接位置断裂的问题。

　　安装边界方面，法兰盘整体外形为带切边的矩形结构，切边设计可避让机身顶板上的走线槽与电容、电阻等贴片元件，安装后不会与周边电子元件产生干涉。套筒的外圆直径做了统一尺寸设计，可兼容市面上多数同规格GPS模块的安装护套，若更换不同型号的GPS模块，只需更换对应尺寸的内衬套即可完成适配，无需重新制作整个支座。安装孔的沉头深度经过精确计算，螺丝锁紧后头部完全沉入沉孔内，不会突出法兰盘表面顶到GPS模块底部，保证模块安装面的平面度误差控制在0.1mm以内，避免模块安装倾斜导致的定位坐标系偏移。

　　在实际装机测试场景中，这款支座可将GPS模块的振动加速度值降低至0.1g以内，完全满足飞控系统对GPS模块安装环境的振动要求，搜星速度相比直接粘贴安装可缩短30%左右，定点悬停精度可控制在0.5m范围内，完全满足日常航拍、穿越飞行的定位需求。结构设计上没有多余的冗余特征，所有尺寸均围绕装机适配性与功能需求设定，没有为了外观增加不必要的造型结构，加工工艺上可通过CNC铣削一次成型，加工成本低，适合批量生产配套给航模整机厂商使用，也可作为维修替换配件供航模爱好者自行升级装机使用。
