多通路回转导电导气集成装置结构

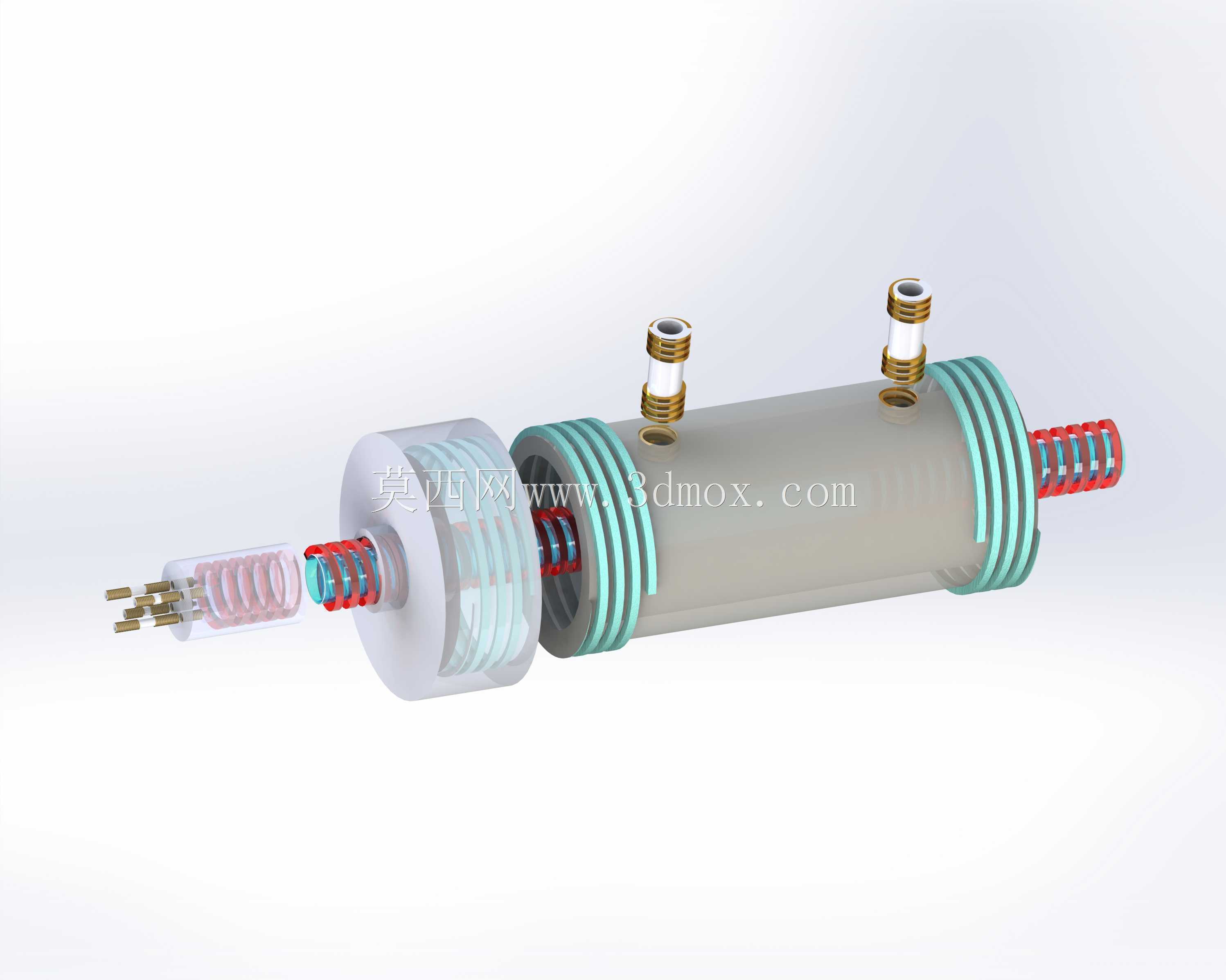

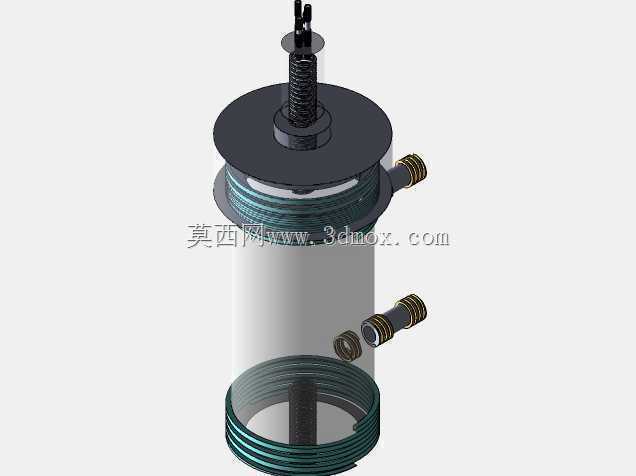

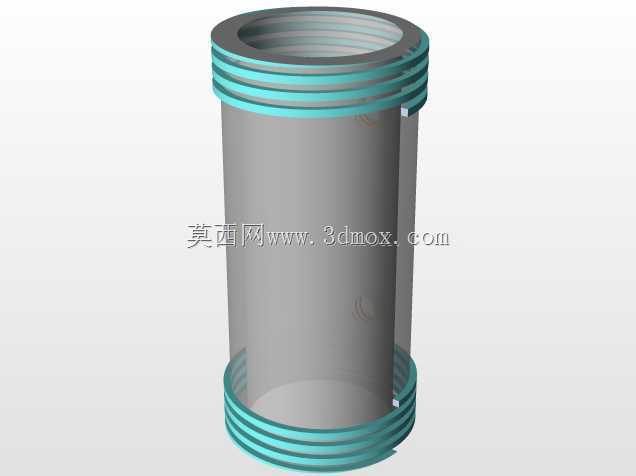

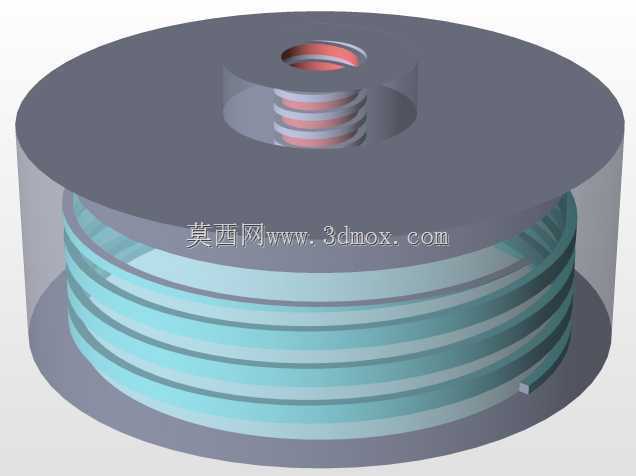

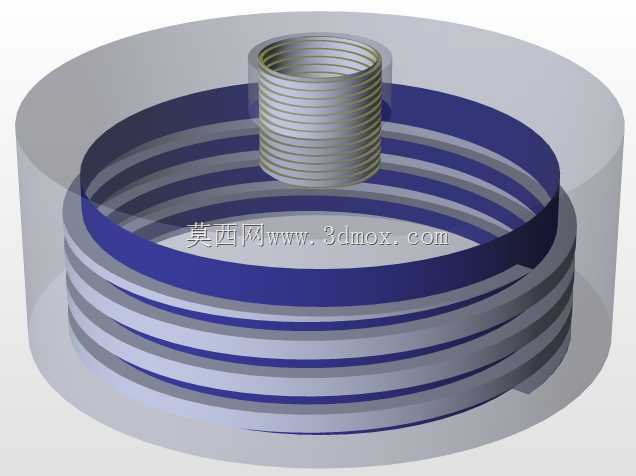

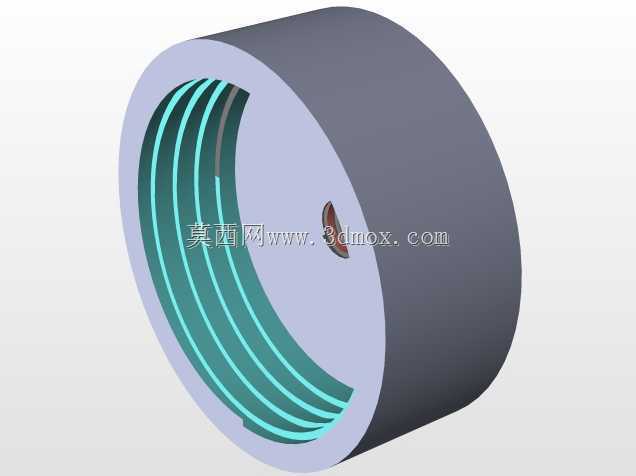

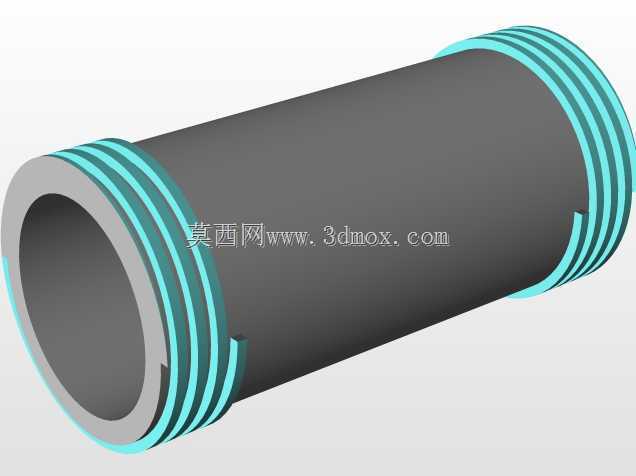

　　该装置属于气电混合传输类回转连接部件，核心应用场景覆盖需要在连续旋转工位同时实现压缩气体通路、弱电信号通路跨接的工业设备，常见于多工位旋转工作台、自动化转台夹具、绕线设备旋转端、包装机械旋盖工位、机器人末端旋转执行器等场景，解决固定端与旋转端之间介质与信号无法连续传输的卡脖子问题，避免管线随旋转轴缠绕扭结的故障。从结构功能拆分来看，装置沿轴向采用同轴分层布局，最外侧的筒状主体为固定端基座，基座上径向布置的两组快插式气嘴对应独立的压缩空气通路，内部通过环形密封槽与内置的旋转芯轴配合，每道气路两侧采用耐磨密封件做动密封隔离，保证旋转状态下不同压力等级的气体不会发生串腔，密封件选用低摩擦系数的填充聚四氟乙烯材质，

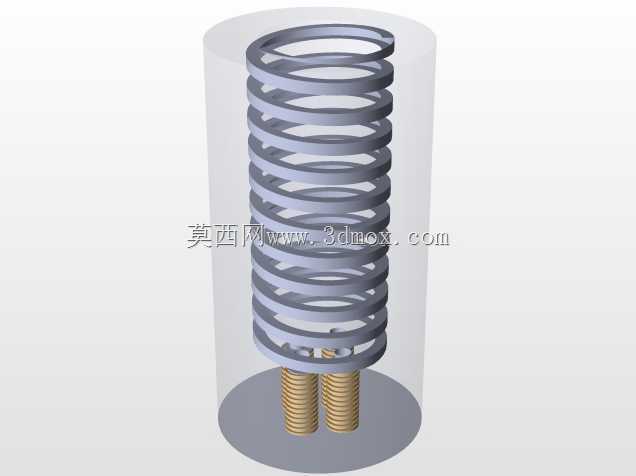

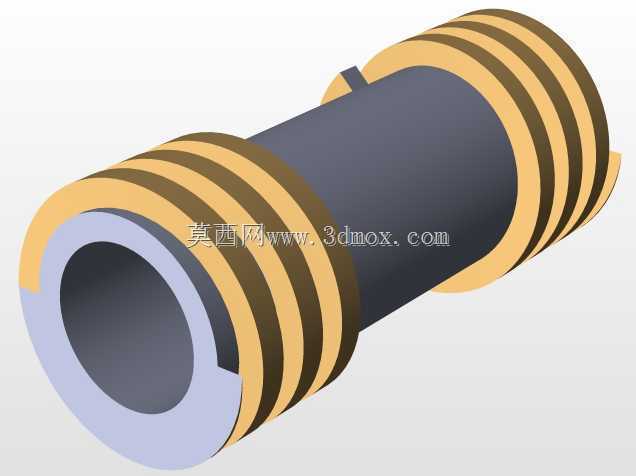

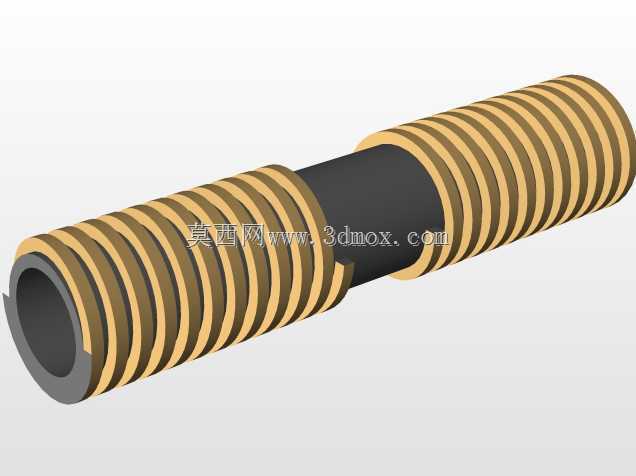

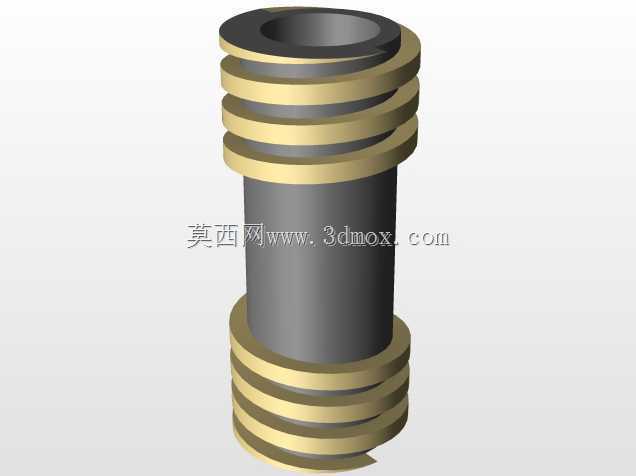

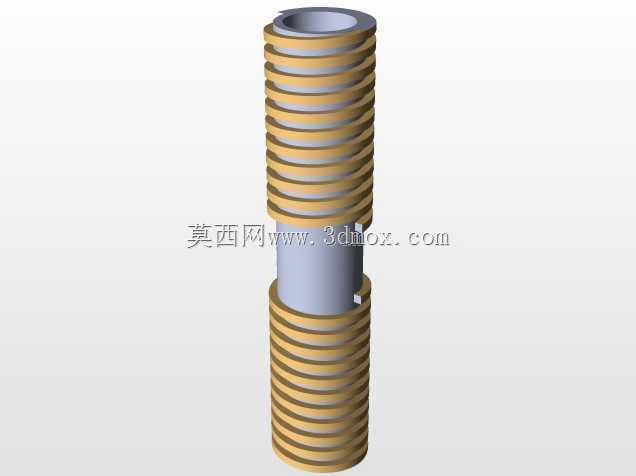

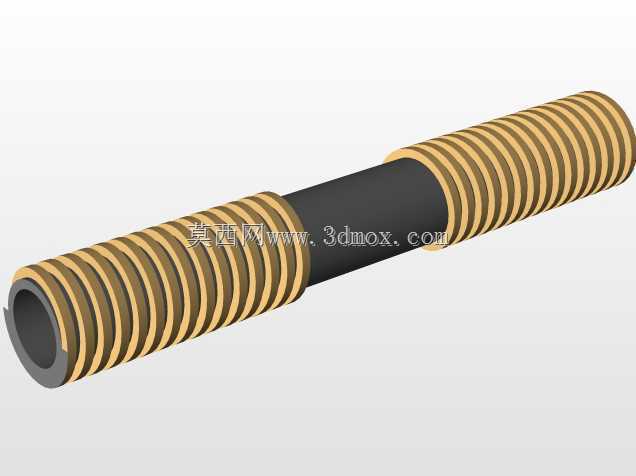

　　兼顾密封寿命与旋转扭矩控制，避免长期运行后密封磨损导致的气压泄漏。芯轴部分为旋转输出端，外圆加工有多道环形导气槽对应固定端的气路接口，芯轴内部沿轴向布置导电滑环组件，滑环的环道与气路做轴向空间错位排布，避免气路泄漏的冷凝水或杂质进入导电区域造成信号短路，导电部分采用贵金属刷丝与铜环滑动接触，可传输低压控制信号与小功率驱动电流，满足旋转工位上传感器、电磁阀的供电与信号传输需求。装置输入端设计有法兰式连接结构，可通过止口与设备旋转主轴做同轴定位，端面上的连接孔可适配不同规格的主轴安装尺寸，固定端基座侧面设计有防转销孔，可通过支架与设备固定机架连接，防止固定端随芯轴跟转。输出端采用阶梯轴结构，可直接对接末端执行器的安装接口，

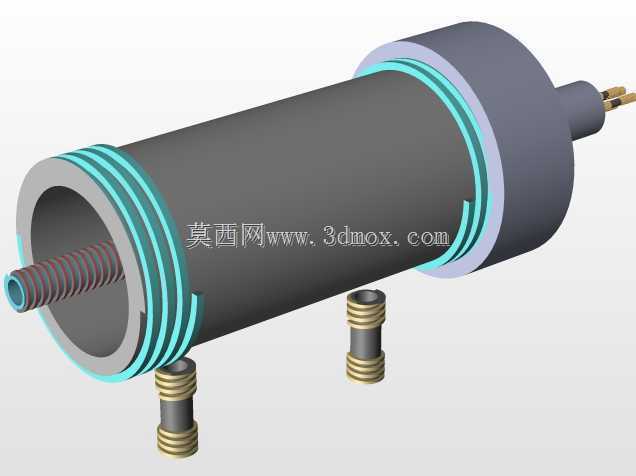

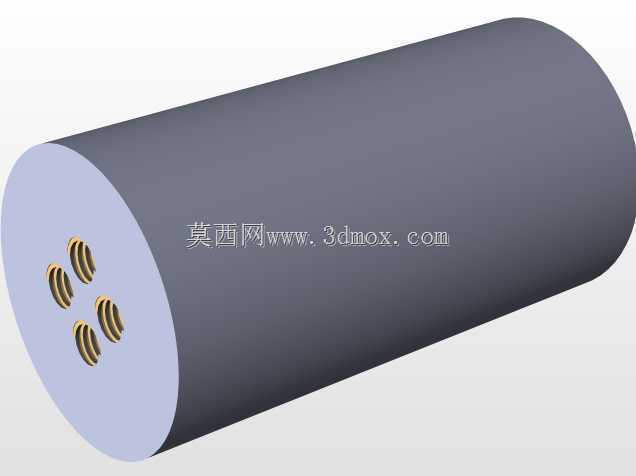

　　气路出口与导电接线端子均布置在输出端端面上，方便现场布线与气管接驳。设计过程中重点考量了动密封的线速度匹配，密封槽的尺寸公差按照H7/g6的间隙配合做精度控制，既保证密封件有足够的压缩量实现密封，又避免过盈量过大造成的旋转阻力上升与密封件过快磨损；导电滑环部分与气路部分之间设置有独立的隔腔，隔腔内预留有排水排气孔，即便出现微量气体泄漏也可通过孔道排出，不会进入导电腔影响信号传输。整体外形采用圆柱式同轴结构，最大外圆直径适配常规工业转台的安装空间，轴向长度根据通路数量做模块化拼接，可根据实际使用需求扩展气路与电路的通路数量，安装时需要保证芯轴与设备主轴的同轴度误差控制在0.05mm以内，

　　避免旋转过程中出现偏磨导致密封失效或刷丝跳动断信号。日常使用中需要保证接入的压缩空气经过过滤干燥处理，避免杂质颗粒进入密封面造成密封件划伤，导电部分无需额外润滑，刷丝的接触压力经过出厂调校，可保证百万转级的使用寿命，无需频繁维护拆解。该结构相比传统的单独滑环加单独回转接头的组合方案，将气路与电路集成在同一根轴线上，大幅缩小了安装占用空间，减少了装配时的同轴度调校工作量，同时降低了多个部件连接带来的泄漏与接触故障点，适合在紧凑安装空间的自动化设备上使用。
