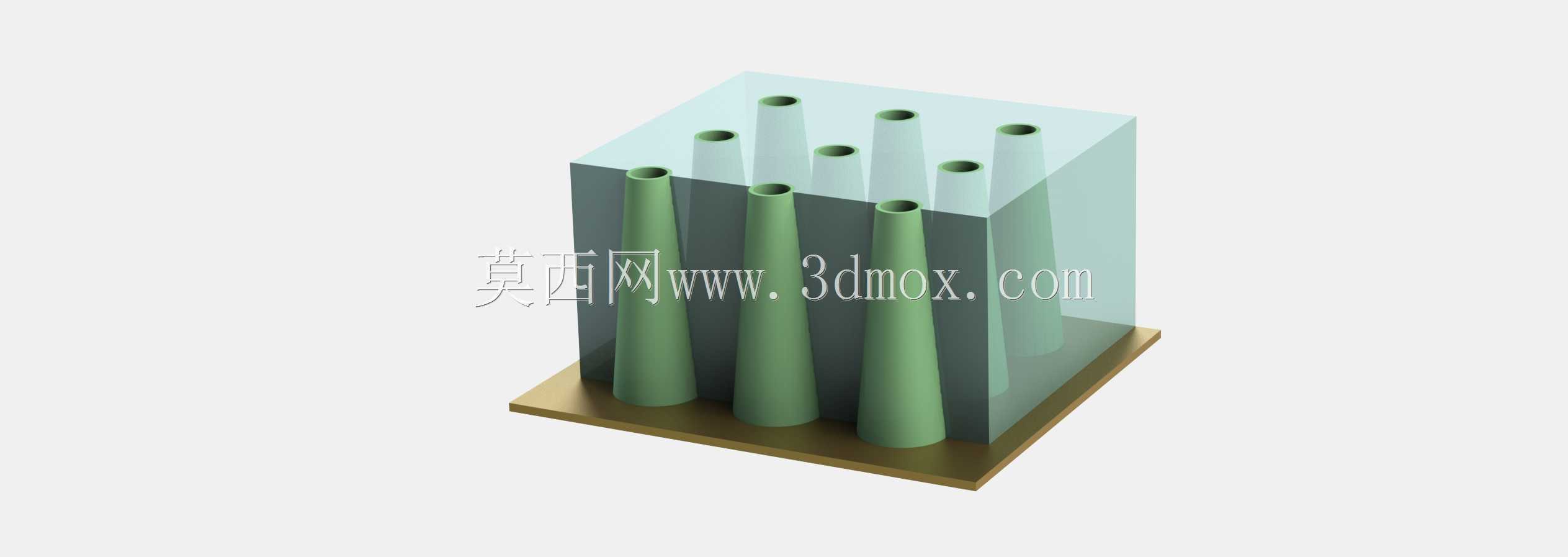

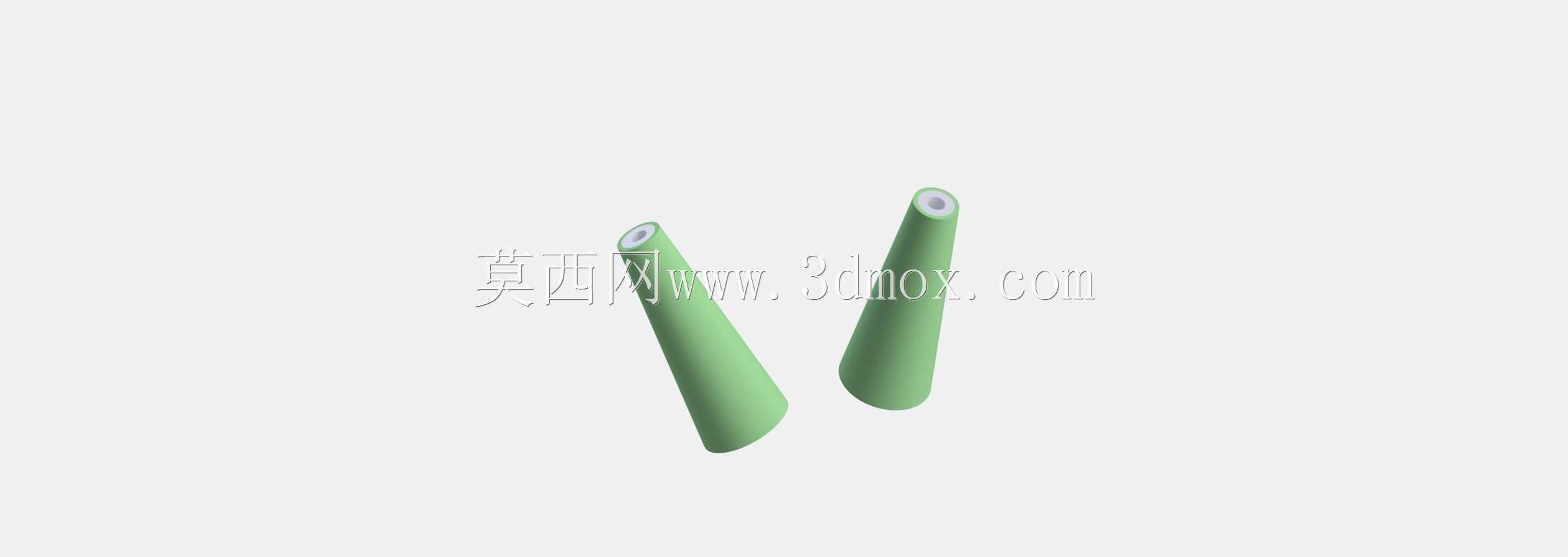

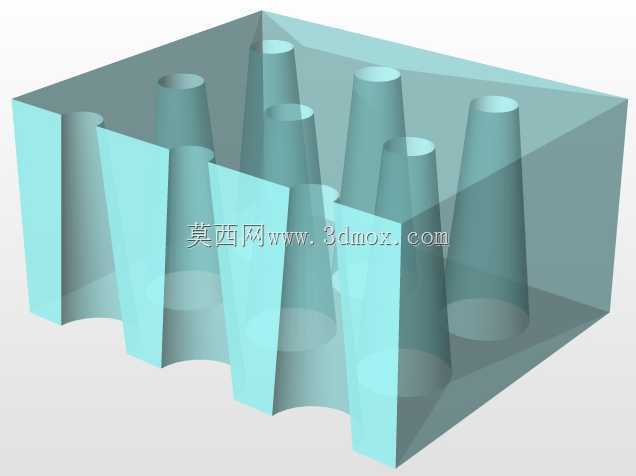

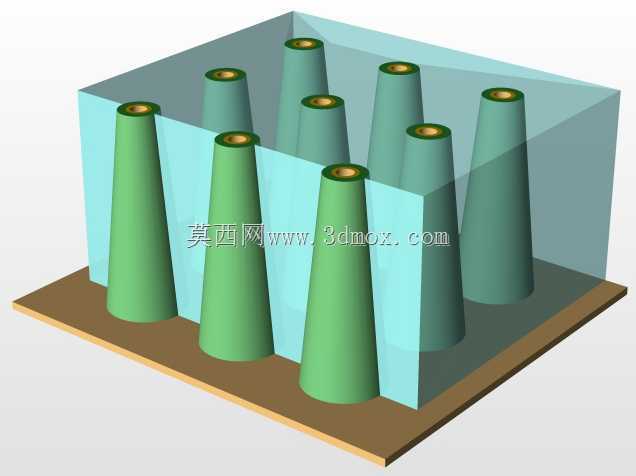

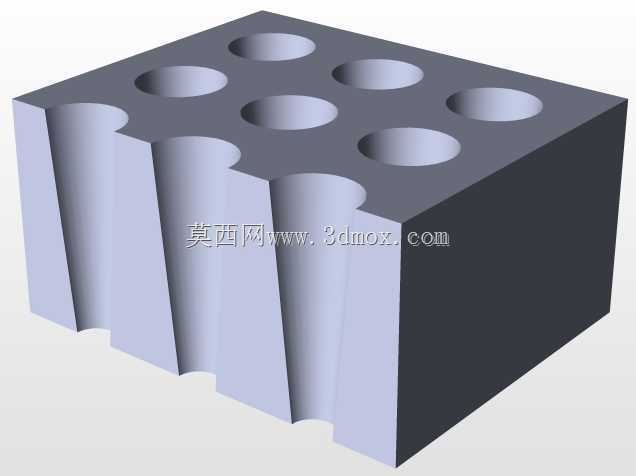

该结构主要面向微尺度流体动力相关的实验验证与原理样机开发场景,适配微流控系统、微推进单元、精密试剂分配等对流体输出一致性要求较高的工况,可作为微流体系统的核心动力发生模块嵌入整体实验装置中。结构整体采用立方基座加阵列喷管的布局形式,基座部分设置有封闭的流体容腔,所有喷管的进液端均与容腔连通,可实现单路供液下的多通道同步流体输出,避免多管路独立供液带来的流量偏差问题。喷管采用锥段过渡加直段出口的流道设计,锥段的收缩角度经过流场仿真优化,可降低流体在通道内的沿程阻力,减少局部涡流的产生,直段出口段的长度与内径比值控制在合理区间,保证流体喷出时的射流一致性,避免出口处出现流束发散的情况。阵列排布的喷管采用等间距错位布局,
相邻喷管的出口间距经过干涉校验,既保证单位面积内的喷管数量满足输出流量要求,又避免多股射流在出口近场发生相互干扰,影响整体输出的均匀性。基座底部设置有平整的安装定位面,可通过粘接或者紧固件压合的方式固定在微流控基板上,安装面与容腔之间设置有密封槽结构,可适配常规的微尺度密封件,防止供液过程中出现流体渗漏的问题。容腔的进液口设置在基座侧部,接口尺寸适配常规的微流体管路接头,可直接与实验室常用的微量供液泵连接,无需额外设计转接结构。在设计过程中,首先根据目标单通道流量与总输出流量要求,确定喷管的数量与单通道内径参数,再结合流体的粘度特性调整锥段的收缩比,通过多轮流场仿真迭代修正流道壁面的曲率,避免流道内出现低压滞止区,
防止流体中的微小颗粒在滞止区沉积堵塞流道。结构的外形尺寸控制在微小型实验装置的常规安装边界内,整体占用空间较小,可直接放置在常规的实验操作平台上,也可嵌入到集成式微流控实验台的安装槽内,安装时无需预留过大的操作空间,周边仅需留出管路连接的操作余量即可。喷管的出口端面经过平面度处理,所有喷管的出口高度保持一致,保证各通道的流体出口处于同一平面,在面向微推进相关的实验场景时,可保证各喷管输出的推力方向一致,减少推力偏斜带来的姿态干扰。容腔的内壁做了光滑处理,降低流体在容腔内的流动阻力,同时减少壁面对流体的吸附作用,在输送微量试剂类流体时,可减少试剂在容腔内的残留量,提升流体的利用率。结构的各部分壁厚经过强度校核,
在常规微流体供液压力下不会出现结构变形,可稳定维持流道的尺寸精度,保证长期实验过程中流量参数的一致性。相邻喷管之间的支撑结构采用一体化成型设计,无需额外装配,减少装配带来的位置偏差,同时提升整体结构的刚性,避免在供液压力波动时喷管出现振动,影响射流的稳定性。在面向精密试剂分配场景时,该结构可配合高精度微量供液泵,实现多工位的同步试剂加注,相比单通道逐点加注的方式,可大幅提升加注效率,同时保证各工位的加注量一致性,减少加注偏差对实验结果的影响。
