槽式聚光太阳能集热发电装置结构设计

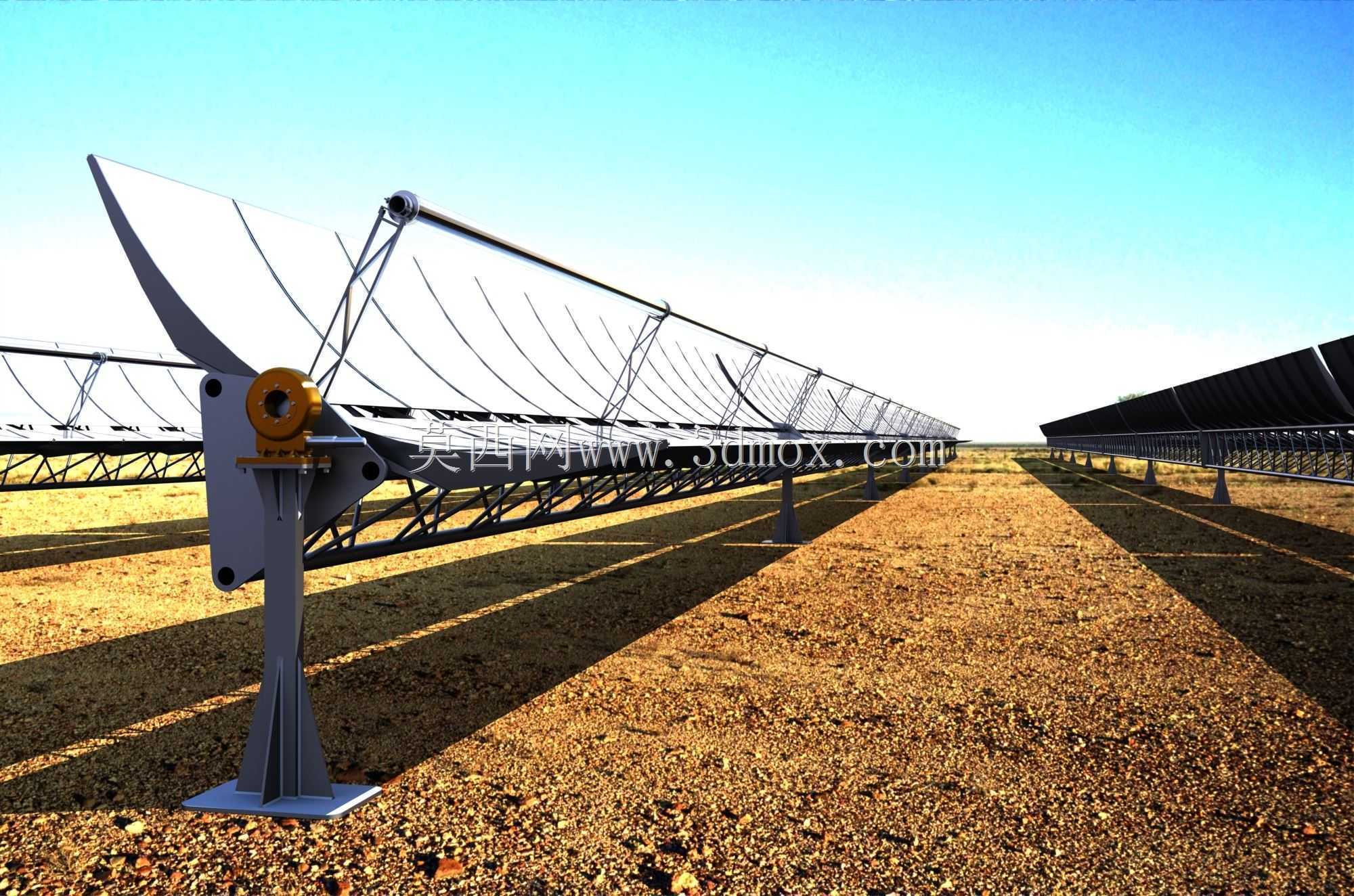

　　这套槽式聚光太阳能集热装置的三维结构，完整还原了光热发电场中单列集热单元的全部机械构成，从反射镜面型、支撑桁架到端部驱动机构、立柱基础都做了全参数化的结构表达，可直接用于光热电站的单元排布设计、结构受力校核与安装工艺模拟。在西北戈壁、荒漠这类高直射辐照区域的规模化光热电站中，这类槽式集热单元是当前应用最成熟的光热转换载体，单组单元可沿南北轴向排布数百米长度，通过连续跟踪太阳方位角，将直射太阳光聚焦到位于焦线位置的真空集热管上，加热管内流动的导热介质，后续通过换热系统产生高压蒸汽驱动汽轮发电机组发电，也可直接为工业园区提供工艺用高温热源，替代传统燃煤供热锅炉降低碳排放。

　　从结构设计逻辑来看，整个装置的核心受力载体是空间桁架式支撑骨架，采用薄壁矩形钢管焊接成型，桁架的上弦节点严格匹配抛物面反射镜的安装点位，每一块曲面反射镜通过可调压块固定在桁架节点上，安装阶段可通过压块处的调节螺栓微调镜面角度，保证整列反射面的拼接精度满足焦线光斑的聚焦要求，避免因镜面形位偏差导致集热管表面能流密度不均，出现局部过热爆管的问题。反射镜采用低铁超白钢化玻璃材质，背面镀高反射率银膜，曲面曲率经过严格的光学仿真优化，保证在不同太阳高度角下，反射光线都能准确汇聚到集热管的外壁面上。

　　位于集热单元端部的驱动机构是整套装置实现太阳跟踪的核心部件，采用回转支承配合减速电机的驱动形式，可驱动整列集热桁架绕集热管的轴向做±180度范围内的回转运动，跟踪精度控制在0.1度以内，保证反射光斑始终覆盖集热管的有效受热段。驱动端的立柱采用型钢焊接的箱型结构，底部通过地脚螺栓与混凝土浇筑的独立基础固定，基础设计时需要充分考虑现场的风荷载、雪荷载以及极端温差下的结构变形量，在西北多风沙区域，基础顶面还要高出地面一定距离，避免风沙掩埋底部的驱动部件与线缆走线。非驱动端的立柱顶部设置自润滑滑动轴承座，支撑桁架的另一端做回转运动，同时预留轴向热膨胀补偿间隙，抵消整列桁架在昼夜温差下产生的长度方向热变形，避免结构内应力过大导致焊缝开裂或者镜面变形。

　　集热管通过专用管卡固定在桁架的焦线位置，管卡与桁架之间设置隔热垫片，减少集热管的热量向支撑结构传导造成的热损，相邻集热管之间采用金属波纹管连接，补偿管路热胀冷缩产生的位移。整套装置的安装边界需要结合现场的纬度做倾角适配，不同纬度地区的太阳高度角变化规律存在差异，桁架的初始安装角度、跟踪运行的角度区间都要做对应调整，同时要保证相邻两列集热单元的间距满足冬至日上午九点与下午三点不出现阴影遮挡的要求，最大化土地利用效率与年发电量。在结构细节设计上，所有钢结构件都做了热浸镀锌防腐处理，适配野外露天长期运行的工况，连接螺栓全部采用不锈钢材质，避免长期风沙侵蚀、温差变化导致的螺栓锈蚀卡死，给后期运维调整带来困难。反射镜的边缘设置了专用防护胶条，减少风沙冲刷、温度骤变导致的镜面崩边问题，延长反射部件的使用寿命。
