深沟球滚动轴承三维结构设计

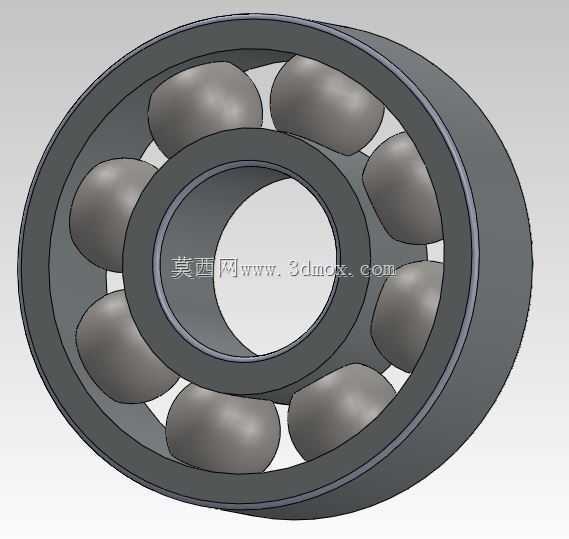

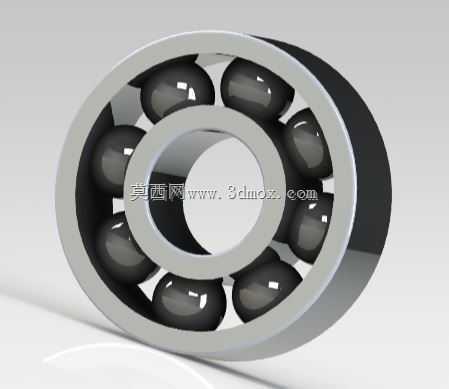

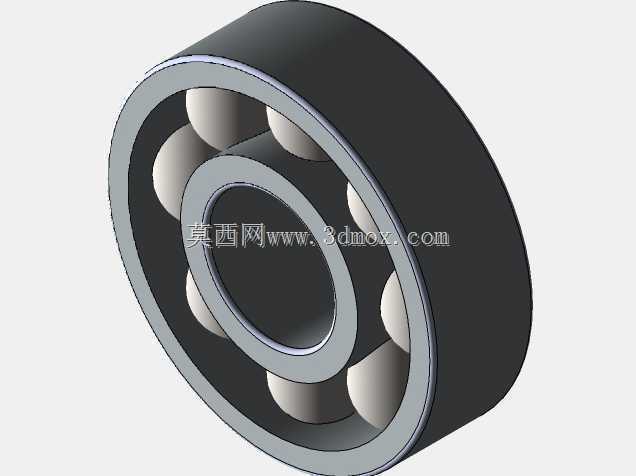

　　这款滚动轴承的三维结构，围绕径向旋转支撑的核心需求完成设计，可适配多数中小载荷的旋转传动场景，在轻工输送设备、小型电机输出端、家用机电产品、办公自动化设备的旋转节点中都能见到同结构产品的应用。从结构组成来看，模型完整还原了深沟球轴承的四大核心部件：内圈、外圈、滚动钢球、保持架，各部件的配合边界完全符合常规安装的尺寸逻辑。内圈的内孔为直孔设计，可直接与适配直径的旋转轴过盈配合，内圈外侧的滚道为圆弧曲面，曲率与滚动体球面曲率匹配，保证滚动体在滚道内顺畅滚动的同时，能均匀承受径向载荷；外圈的外圆柱面为安装基准面，可与轴承座孔过渡配合，外侧设置的限位台阶可避免安装时轴承轴向窜动，外圈内侧的滚道与内圈滚道曲率对应，形成完整的滚动体运行轨道。

　　滚动体采用球形设计，均匀排布在内外圈滚道之间，数量经过载荷校核匹配，既保证足够的承载接触面积，又避免滚动体之间出现干涉摩擦；保持架采用浪形结构，将每颗滚动体分隔在独立的兜孔内，限制滚动体的轴向位移，同时保证滚动体在圆周方向均匀分布，避免运转时滚动体扎堆挤压，降低运转过程中的摩擦损耗与噪音。设计过程中优先考虑了安装的适配性，内外圈的倒角尺寸符合常规安装导向要求，可避免压装时出现棱边卡滞、刮伤配合面的问题；滚道的表面粗糙度预留了加工余量的参考，建模时的曲面连续度满足后续工程图导出、数控加工编程的精度要求。从安装边界来看，该轴承的轴向宽度尺寸适配常规的轴承座安装腔深度，安装时不需要额外调整轴向垫片厚度即可完成定位；

　　径向尺寸的公差带参考了常用的基孔制配合要求，建模时的公称尺寸可直接用于选型时的配合校核。在实际使用场景中，这类轴承主要承受纯径向载荷，也可在转速不高的工况下承受一定比例的轴向载荷，运转时内圈随轴同步旋转，外圈固定在机座内，滚动体在滚道内做行星式滚动，将轴与机座之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗，同时对旋转轴起到径向支撑作用，限制轴的径向跳动量，保证轴端连接的传动件运转平稳。建模时对各部件的装配关系做了完全还原，保持架与滚动体之间的间隙、滚动体与滚道之间的接触位置都符合实际装配状态，可直接用于装配模拟、运动仿真，验证轴承在整机装配中的干涉情况，也可作为教学演示模型，讲解滚动轴承的结构组成与运转原理。针对不同的工况需求，这类结构的轴承还可通过调整滚动体数量、滚道曲率、密封结构来适配不同的载荷、转速、防尘要求，本次建模的开式结构为基础款型，可在此基础上扩展添加防尘盖、密封圈等附件，满足不同使用场景的防护需求。
