内嵌字母V金属心形挂坠创意结构

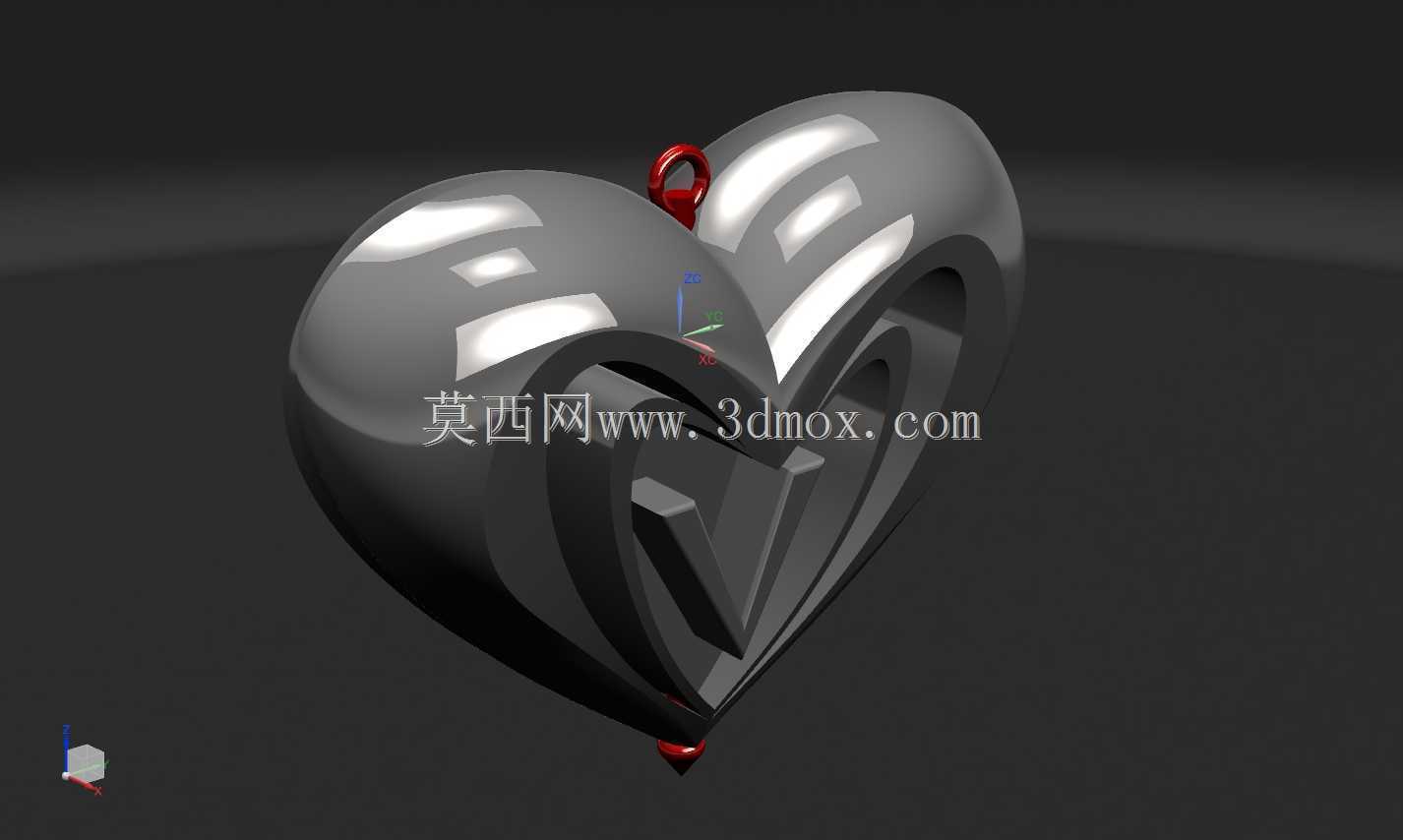

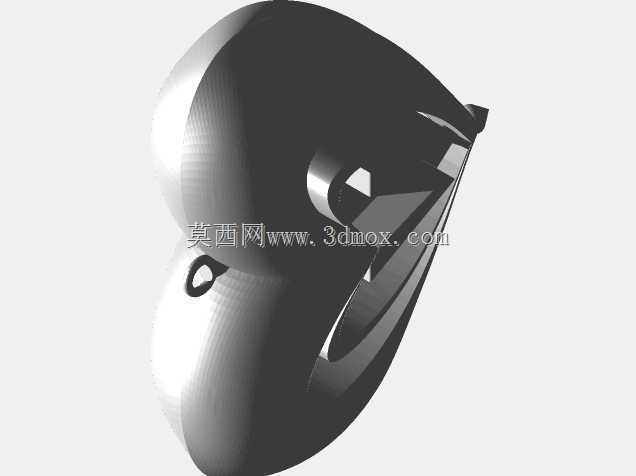

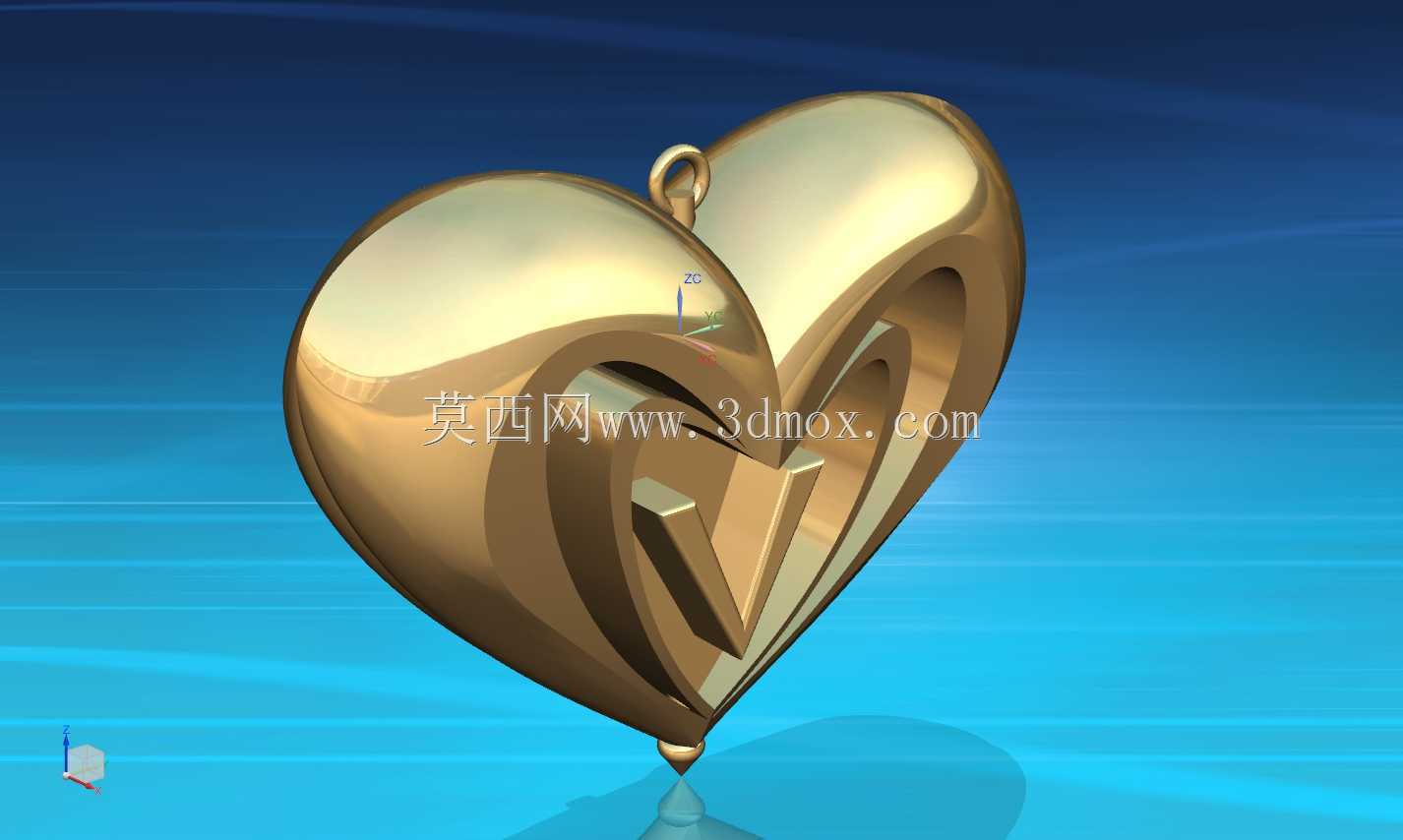

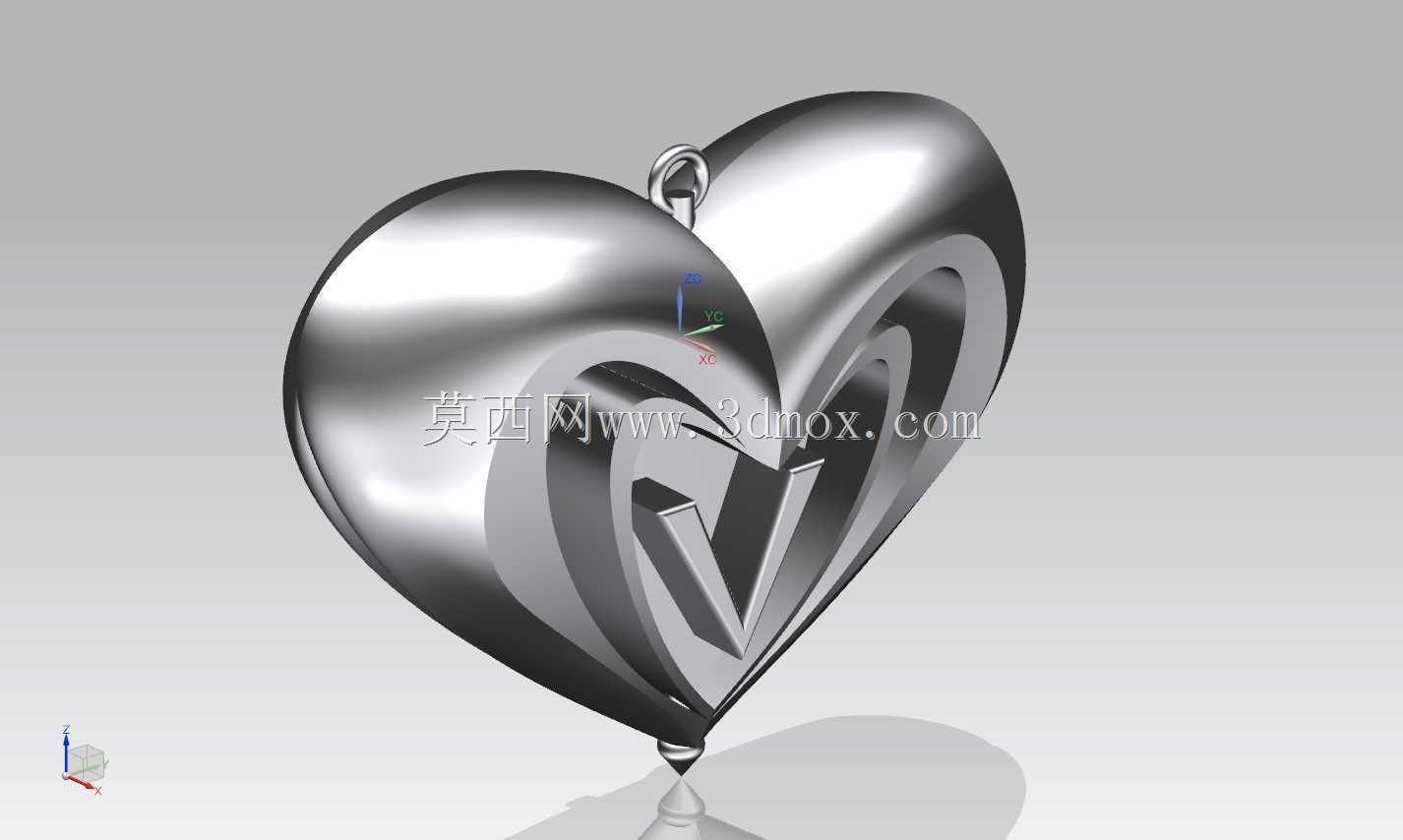

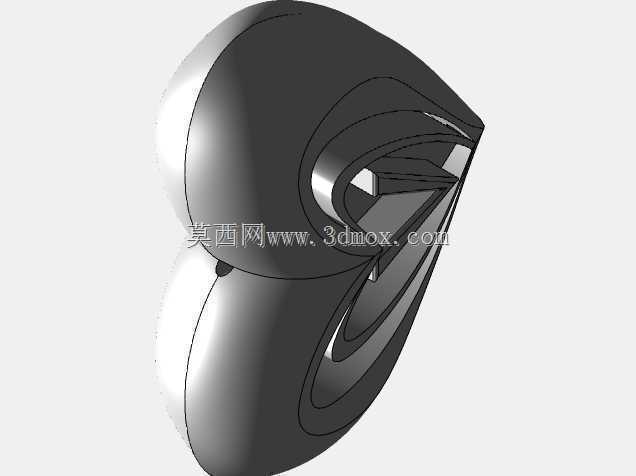

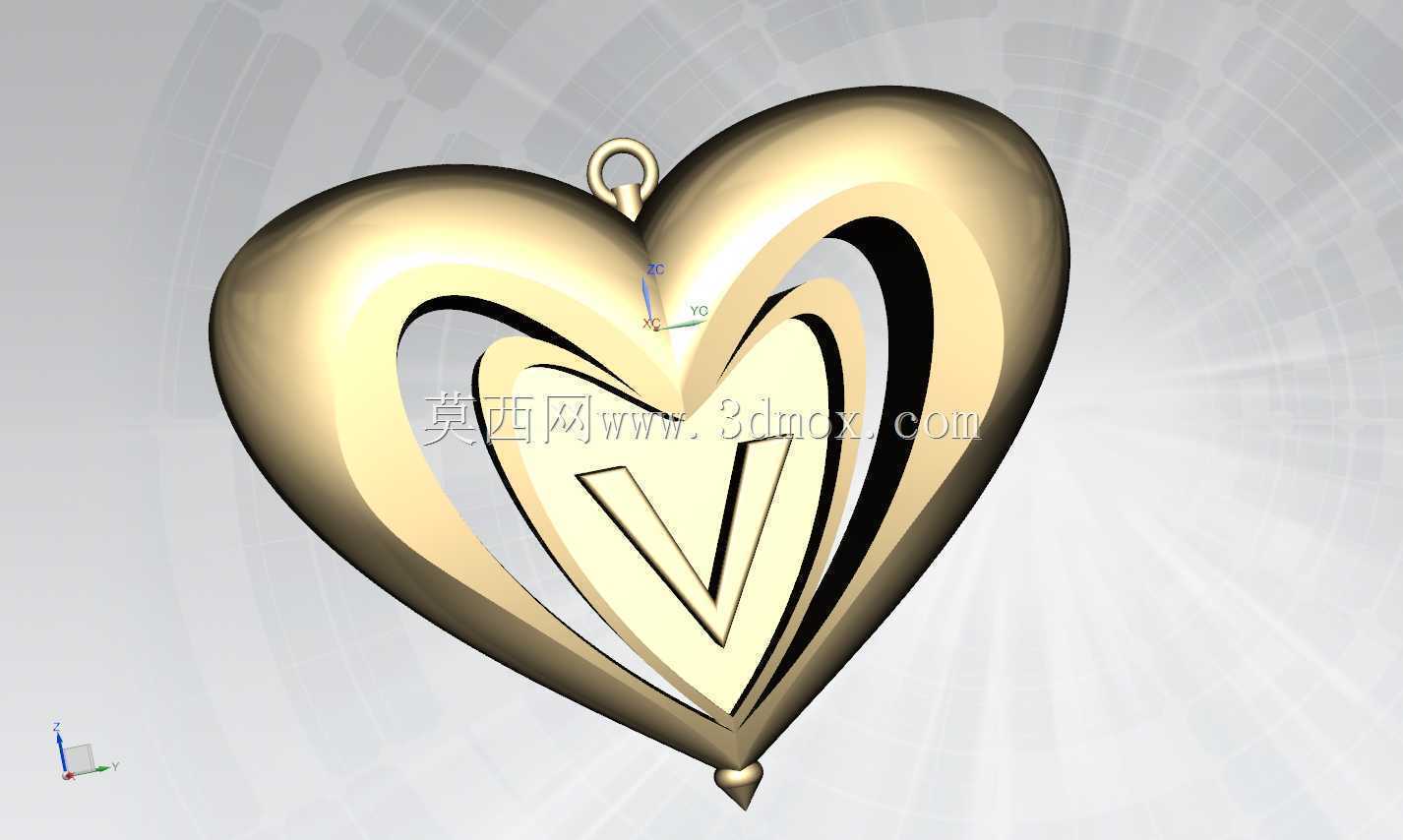

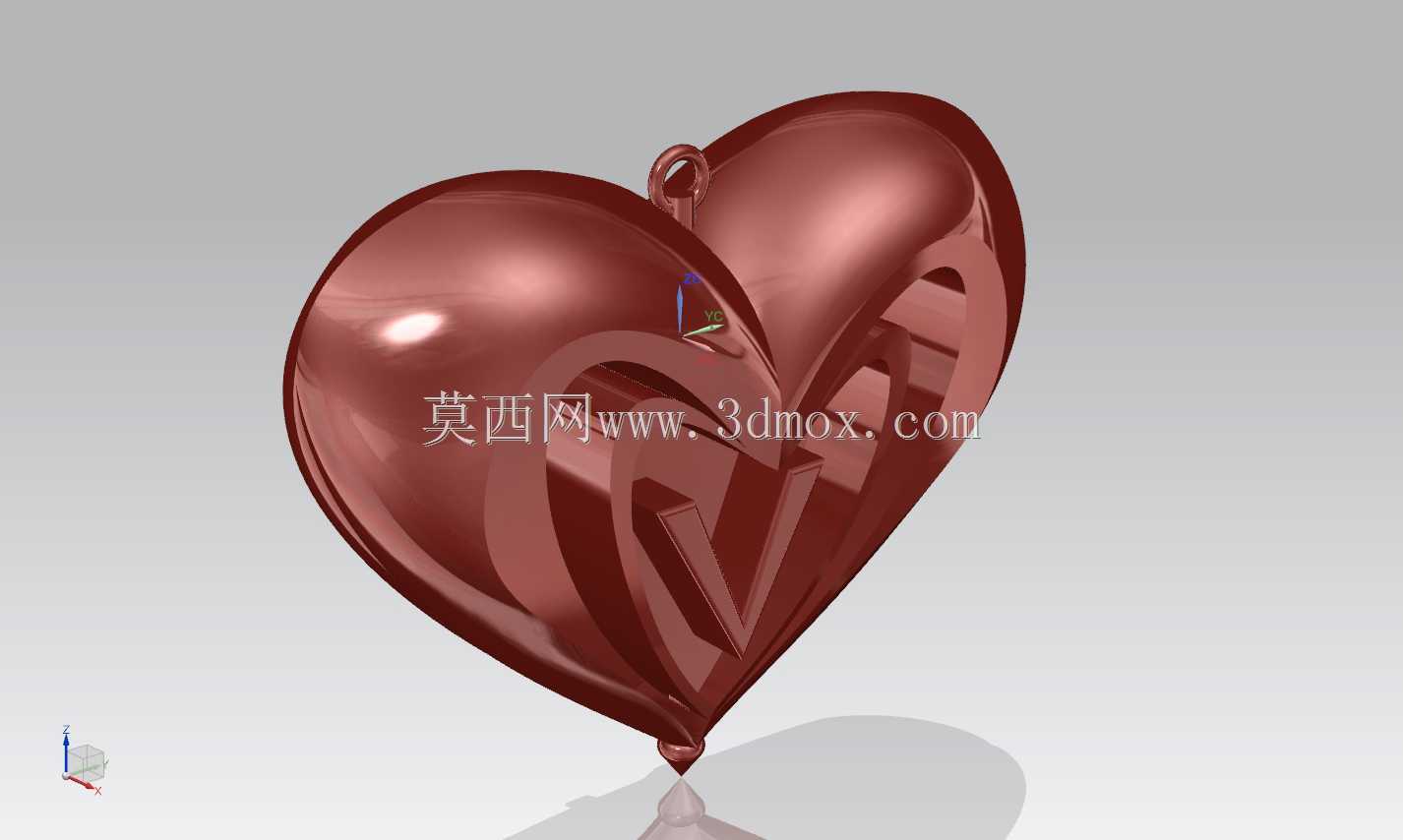

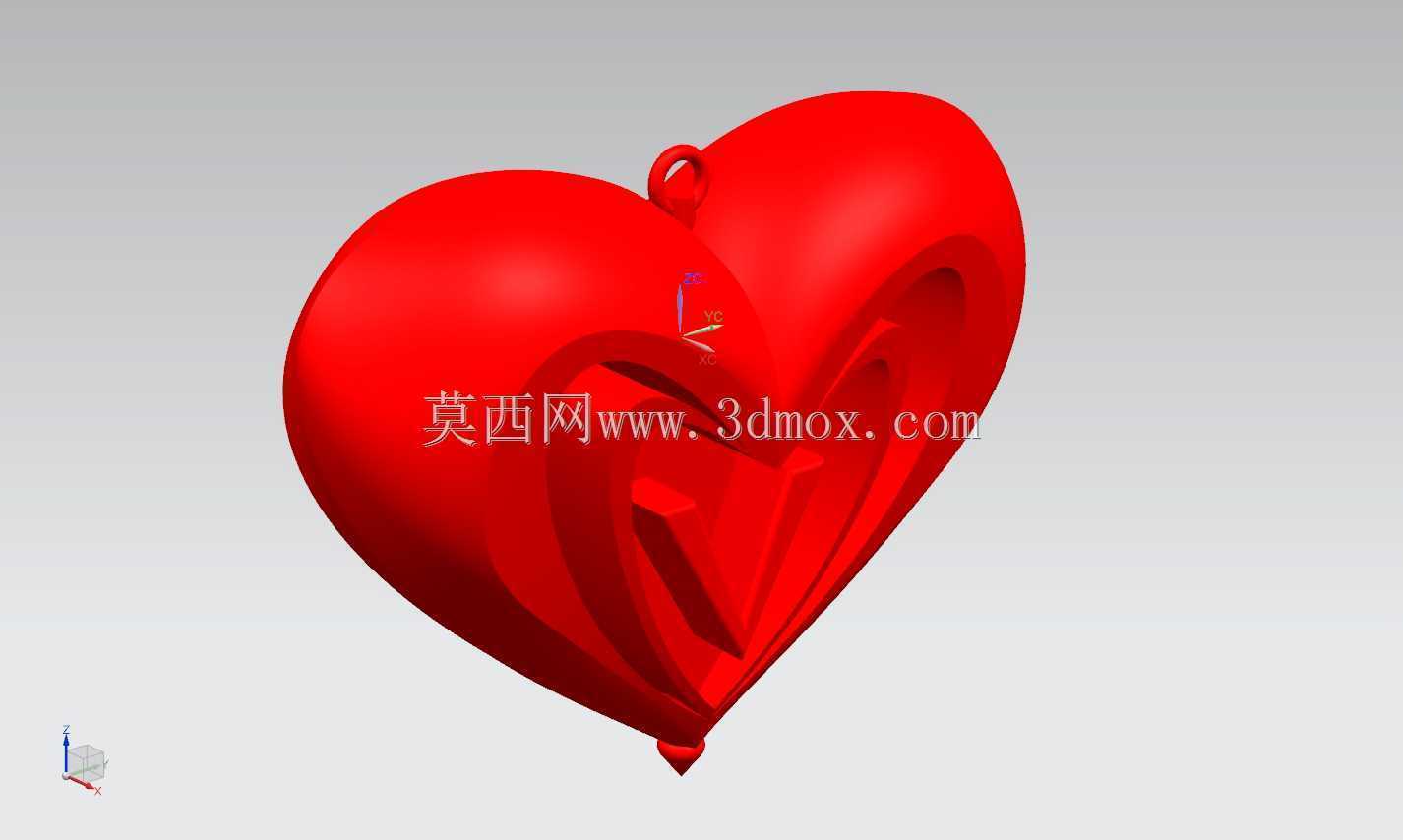

　　这款心形挂坠的结构设计，最初的需求场景来自定制化纪念饰品领域，区别于常规平面冲压的心形吊坠，整体采用立体曲面融合结构，将字母V的轮廓完全嵌入心形主体的曲面内部，没有采用后期粘接或焊接的拼接方式，从结构根源上避免了小尺寸饰品拼接处易脱落、缝隙积灰的常见问题。从实际佩戴使用的角度出发，挂坠顶部的挂环位置做了偏心受力优化，挂环的连接点没有设置在心形的几何中心正上方，而是根据整体重心分布做了1.2mm的偏移调整，当挂绳穿过挂环自然下垂时，整个挂坠不会出现单侧倾斜、翻面的情况，佩戴时始终保持正面朝向外侧的展示状态。曲面过渡部分做了连续G2曲率处理，整个外表面没有尖锐棱角，所有边缘的圆角半径控制在0.3mm到0.8mm之间，

　　既保留了金属曲面的光影立体感，又避免了尖锐边角剐蹭衣物或者皮肤的问题，日常佩戴接触皮肤时不会产生异物感。设计过程中没有采用常规的实体布尔运算直接切割出V形凹槽，而是先构建整体心形的外轮廓曲面，再向内等距出1.5mm的壁厚曲面，将V形结构的曲面与内外壁曲面做桥接融合，让V形的凹陷深度与整体壁厚保持一致，既保证了结构强度，又让整个造型的光影层次更统一，光线照射下V形轮廓与心形外曲面的反光形成自然的层次差，不需要额外做表面刻线就能清晰呈现内嵌字母的视觉效果。挂坠的整体外轮廓尺寸控制在22mm×20mm×8mm的范围内，属于常规吊坠的适配尺寸，既不会因为尺寸过小显得小气，也不会因为尺寸过大造成佩戴时的垂坠负担，挂环的内孔直径设置为2.

　　5mm，可以适配市面上绝大多数常规挂绳、项链链条的穿入需求，不需要额外搭配连接扣就能直接使用。壁厚的均匀性是这类小尺寸金属饰品结构设计的核心要点，整个挂坠除了挂环连接位置做了局部加厚处理之外，其余位置的壁厚始终保持在1.5mm±0.1mm的公差范围内，不管是采用失蜡铸造还是金属3D打印的加工方式，都不会出现局部壁厚过薄导致的铸造缺料、打印变形问题，也不会因为局部壁厚过厚造成加工时的缩孔、表面凹陷缺陷。挂坠底部的尖点位置做了微小的圆弧过渡，圆弧半径0.5mm，避免了尖点位置在日常使用中因为磕碰出现卷边、变形的问题，同时也让整个造型的线条更流畅。从结构受力的角度来看，挂环与主体连接的位置做了内凹的圆角过渡，没有采用直角连接，

　　有效分散了挂坠悬挂时的应力集中，即使受到意外拉扯，连接位置也不会出现应力断裂的情况。表面处理的适配性也在设计阶段做了考量，整个外表面的曲面曲率变化平缓，没有过小的内凹死角，不管是做抛光、电镀还是喷砂的表面处理，都能保证各个位置的处理效果均匀，不会出现死角位置打磨不到位、电镀层堆积的问题。内嵌的V形结构两侧的斜面角度设置为15度，这个角度既可以让V形轮廓在正常观察距离下清晰可辨，又不会因为斜面过陡造成加工时的脱模困难，如果采用压铸或者冲压的批量加工方式，这个拔模角度可以保证工件顺利脱模，不需要额外做后期的侧壁修整。整个造型没有设置多余的可拆卸结构，所有结构都是一体化成型，减少了装配环节的误差累积，也避免了小零件脱落丢失的风险，作为纪念礼品使用时，一体化的结构也更能传递完整、恒久的寓意，同时结构的可靠性更高，长期佩戴不会出现结构松动、零件脱落的问题。在建模过程中，所有曲面都做了连续性检查，没有出现曲面褶皱、法向反转的问题，导出的实体模型没有破面、非流形几何的错误，可以直接导入加工编程软件生成刀路或者打印路径，不需要做额外的模型修复工作，适配多种加工工艺的生产需求。
