创意伞状啮合齿轮组结构设计

　　这套啮合传动结构跳出了常规圆柱直齿、锥齿的齿形设计逻辑，采用上下两层非对称伞状齿廓配合外周直齿圈的组合布局，在小空间内实现了多路径动力分流的传动需求。从实际应用场景来看，这类异形齿廓结构常被用于小型精密传动装置的动力输入端，比如便携储能设备的手摇发电增速机构、小型文创机械装置的动力传递单元，或是教学演示用的机械原理展示教具，能够在有限的安装空间内，通过特殊的齿形啮合路径实现特定的传动比输出，同时凭借差异化的外形结构兼顾展示属性。

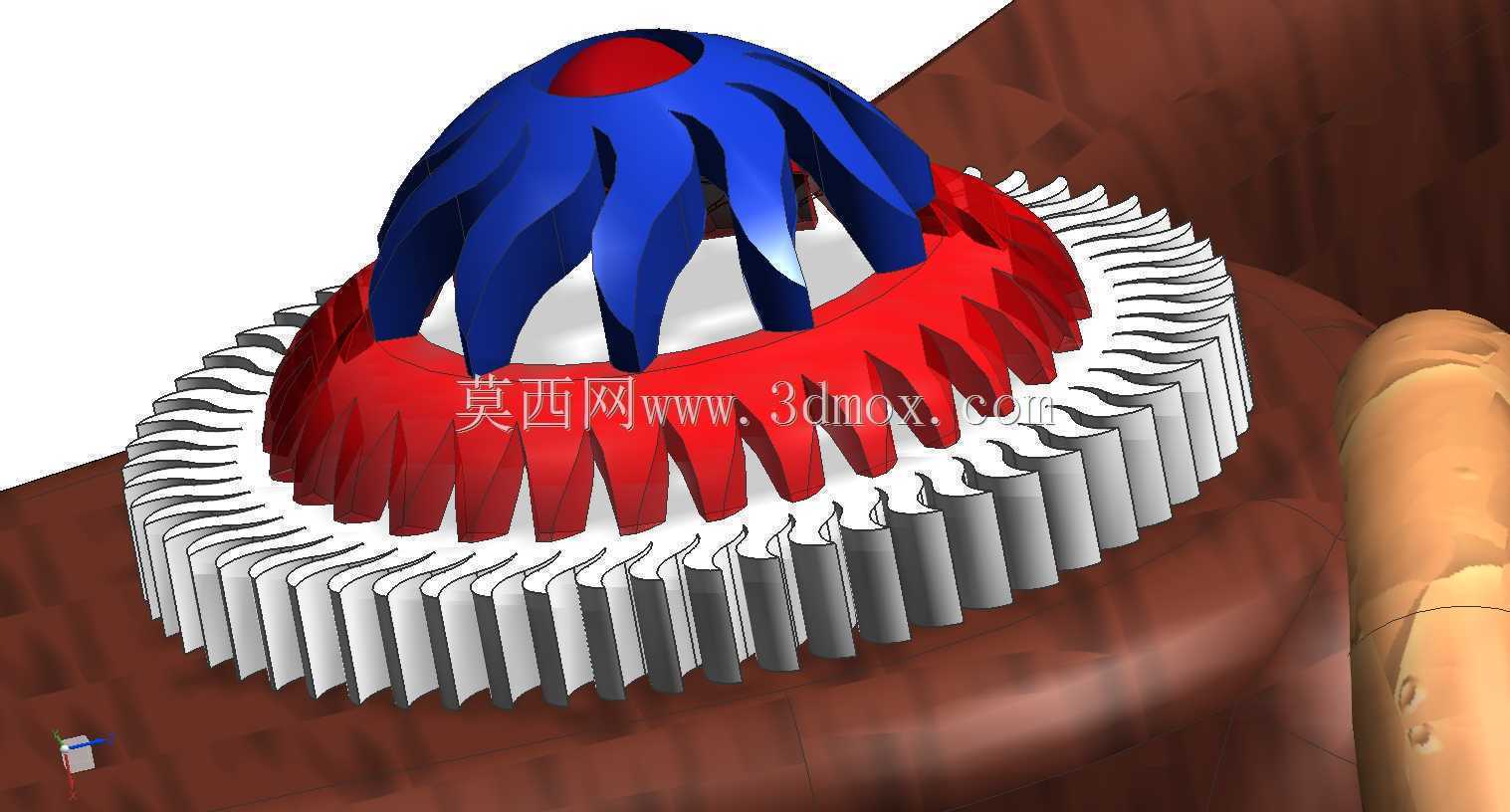

　　设计过程中首先要解决的是非对称齿形的啮合干涉问题，上层蓝色伞状构件的齿瓣采用向外发散的弧形曲面，每一个齿瓣的啮合面都做了渐开线修形处理，和下层红色伞状齿圈的内凹齿槽精准匹配，啮合过程中齿面接触应力沿弧形面均匀分散，避免了常规直齿啮合时的应力集中问题。下层红色构件的外周直接加工出标准直齿齿廓，和外侧的银色圆柱直齿圈形成外啮合传动，相当于在单个构件上集成了锥齿啮合与直齿啮合两个传动副，不需要额外加装中间过渡齿轮，大幅压缩了整个传动单元的轴向安装尺寸。

　　从安装边界来看，整个传动组的径向安装尺寸以最外侧直齿圈的齿顶圆为基准，预留0.2-0.3mm的壳体配合间隙即可，轴向安装需要给上层伞状构件预留足够的轴向窜动余量，因为弧形齿瓣在啮合过程中会产生微小的轴向分力，设计时需要在上层构件的顶部加装推力垫片抵消轴向力，避免齿面出现偏磨。齿形加工阶段，伞状曲面齿瓣需要采用五轴联动铣削加工成型，加工时要严格控制每个齿瓣的分度角度误差，误差值需要控制在0.02°以内，否则会出现啮合卡滞、传动噪音过大的问题；外周直齿部分可以采用常规滚齿工艺加工，齿面粗糙度控制在Ra1.6以下，保证外啮合传动的平稳性。

　　实际装配时需要注意三个构件的同轴度校准，上层伞状构件、中间伞状齿圈、外侧直齿圈的回转中心同轴度误差不能超过0.01mm，否则会导致齿面啮合间隙不均匀，重载工况下容易出现断齿问题。润滑方式上因为这类结构多用于小型轻载传动场景，采用脂润滑即可，在伞状齿的啮合面和直齿啮合面均匀涂抹低温润滑脂，既能降低齿面磨损，也不会因为润滑油渗漏影响周边构件。和常规齿轮组相比，这种组合式结构的传动路径更灵活，动力从上层伞状构件输入后，既可以通过中间伞状齿圈直接输出，也可以通过外周直齿圈将动力传递到平行轴系，单组结构就能实现两个不同方向的动力输出，非常适合结构紧凑、需要多向动力输出的小型机械装置。
