树莓派便携终端激光切割拼装外壳结构

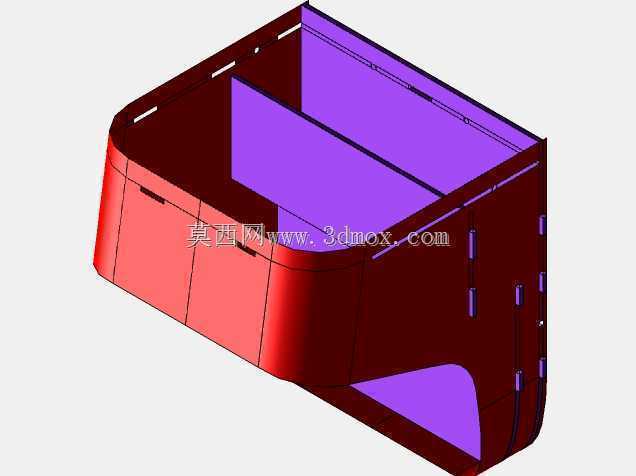

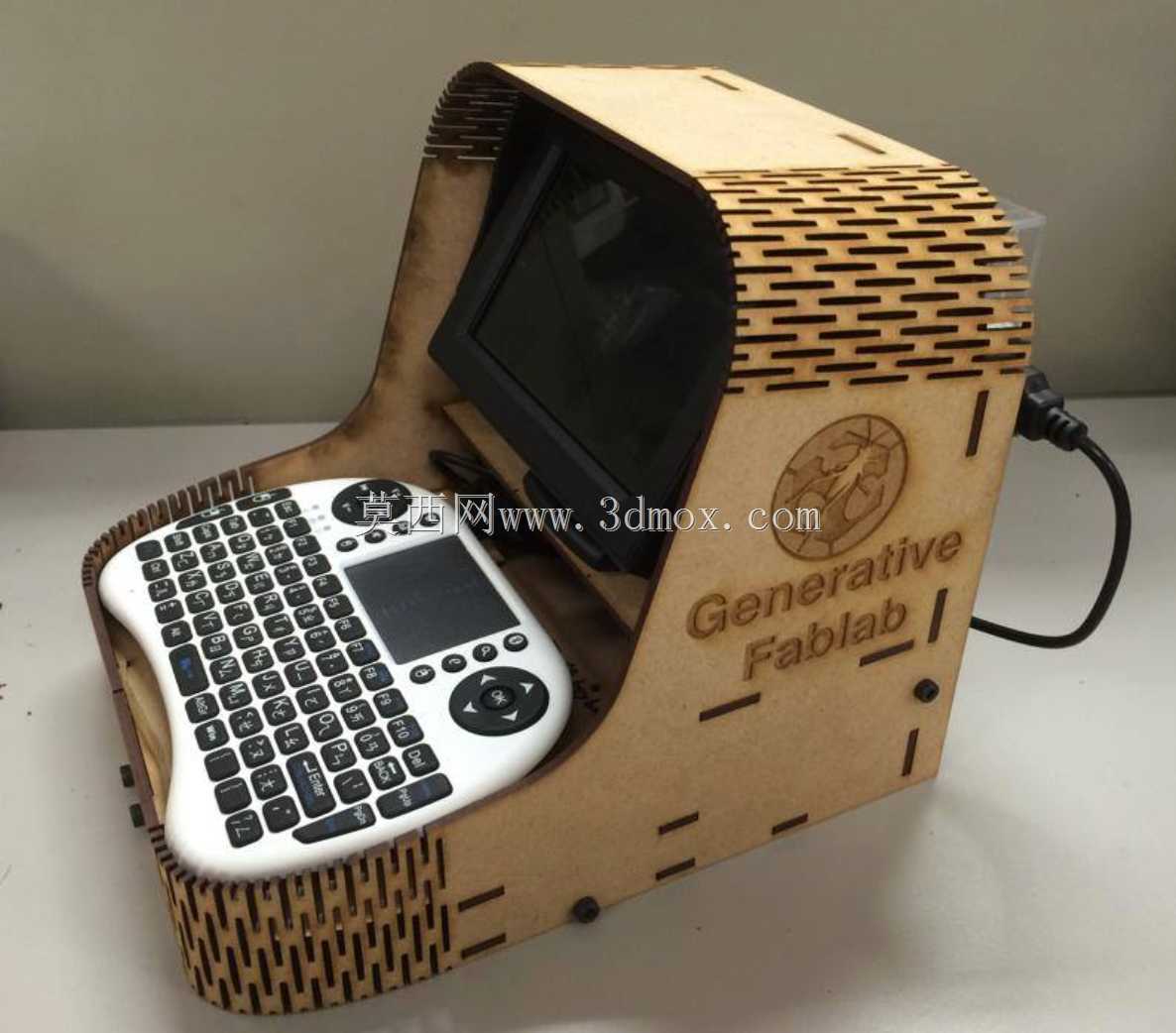

　　这款嵌入式便携终端外壳采用MDF或非循环板材经激光切割工艺加工成型，核心定位是为树莓派这类单板计算机、小尺寸显示屏与迷你键盘提供一体化的集成承载结构，适配创客空间、现场嵌入式调试、移动教学演示等多场景的使用需求。从结构设计逻辑来看，整体采用无额外紧固件的榫卯拼装思路，所有板件的拼接位置都预留了对应公差的卡槽，切割完成后仅需顺着卡槽对位按压即可完成整体组装，不需要螺丝、胶水等额外辅材，既降低了组装门槛，也方便后续拆解维护内部的电子元件。

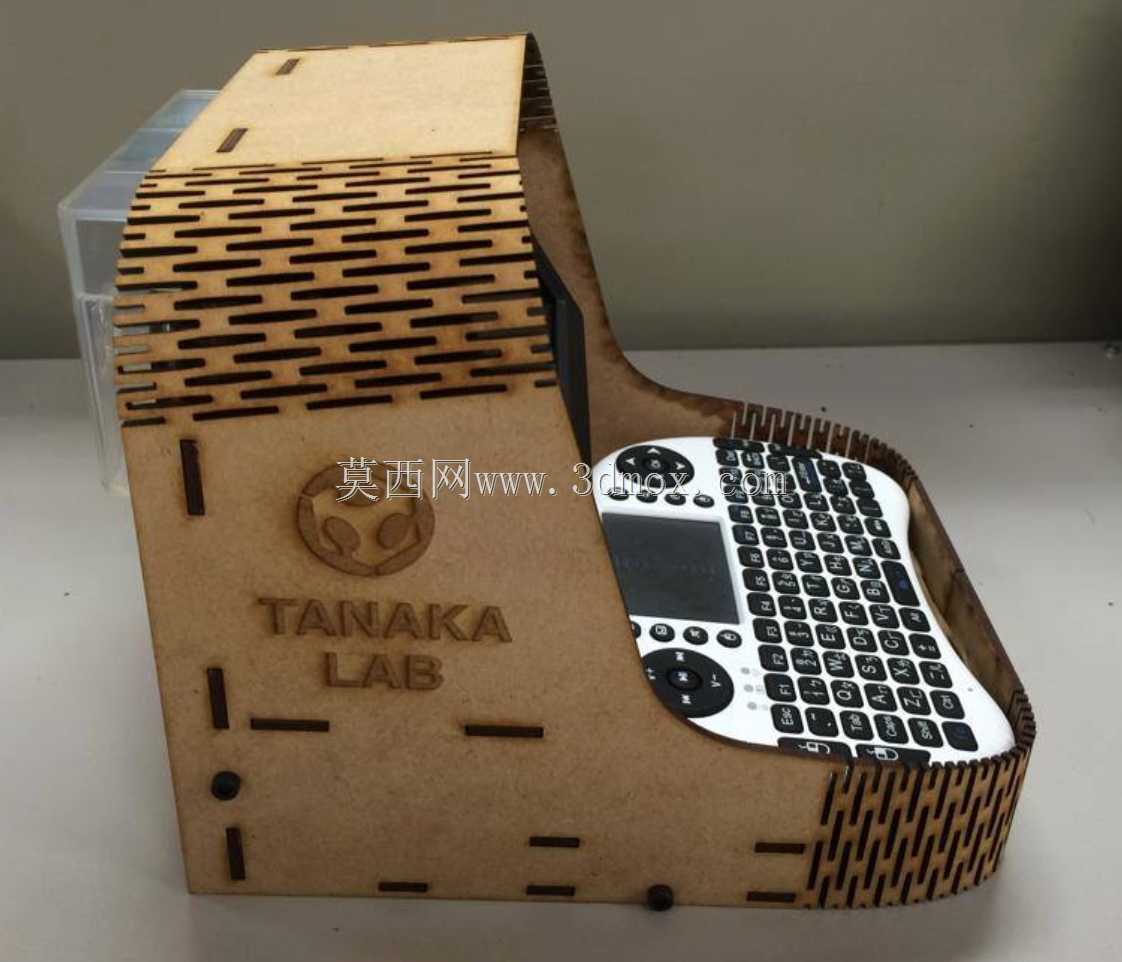

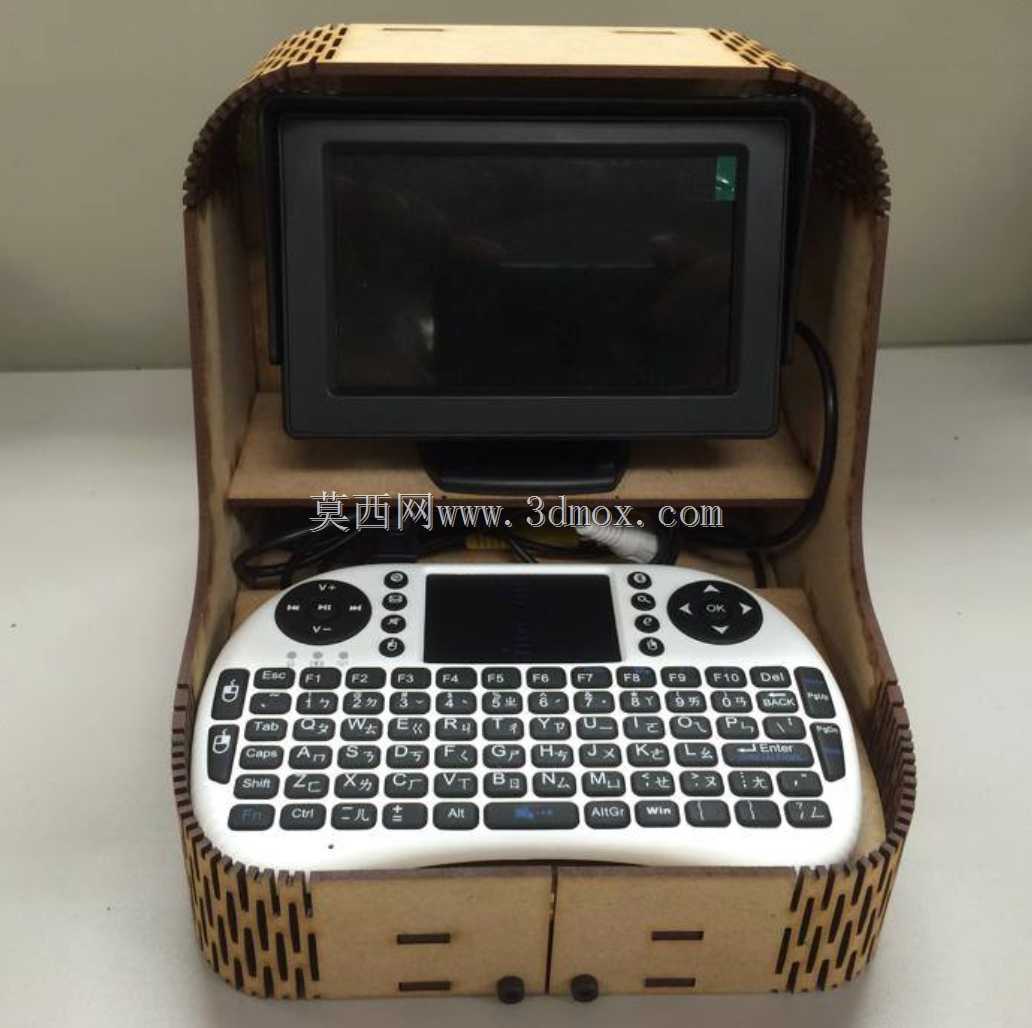

　　外壳的功能分区完全围绕嵌入式终端的使用逻辑排布：倾斜设置的屏幕安装位预留了对应小尺寸显示屏的安装卡槽与走线缺口，屏幕安装角度经过人体工学适配，放置在桌面使用时视线刚好与屏幕垂直，不需要低头调整视角就能看清显示内容；下方的键盘容纳槽完全贴合所选迷你键盘的外形轮廓，槽位边缘做了微小的限位凸台，键盘放入后不会出现滑动移位，同时预留了键盘数据线的走线空间，避免线材挤压弯折影响使用寿命；背部的腔体专门用来放置树莓派主板，腔体侧壁均匀排布了格栅式散热孔，这些散热孔并非随意开设，而是顺着内部空气对流的方向排布，主板工作产生的热量可以顺着格栅自然排出，不需要额外加装散热风扇就能满足长时间低负载运行的散热需求，同时格栅结构也能提升板材的结构强度，避免薄MDF板受外力出现弯折变形。

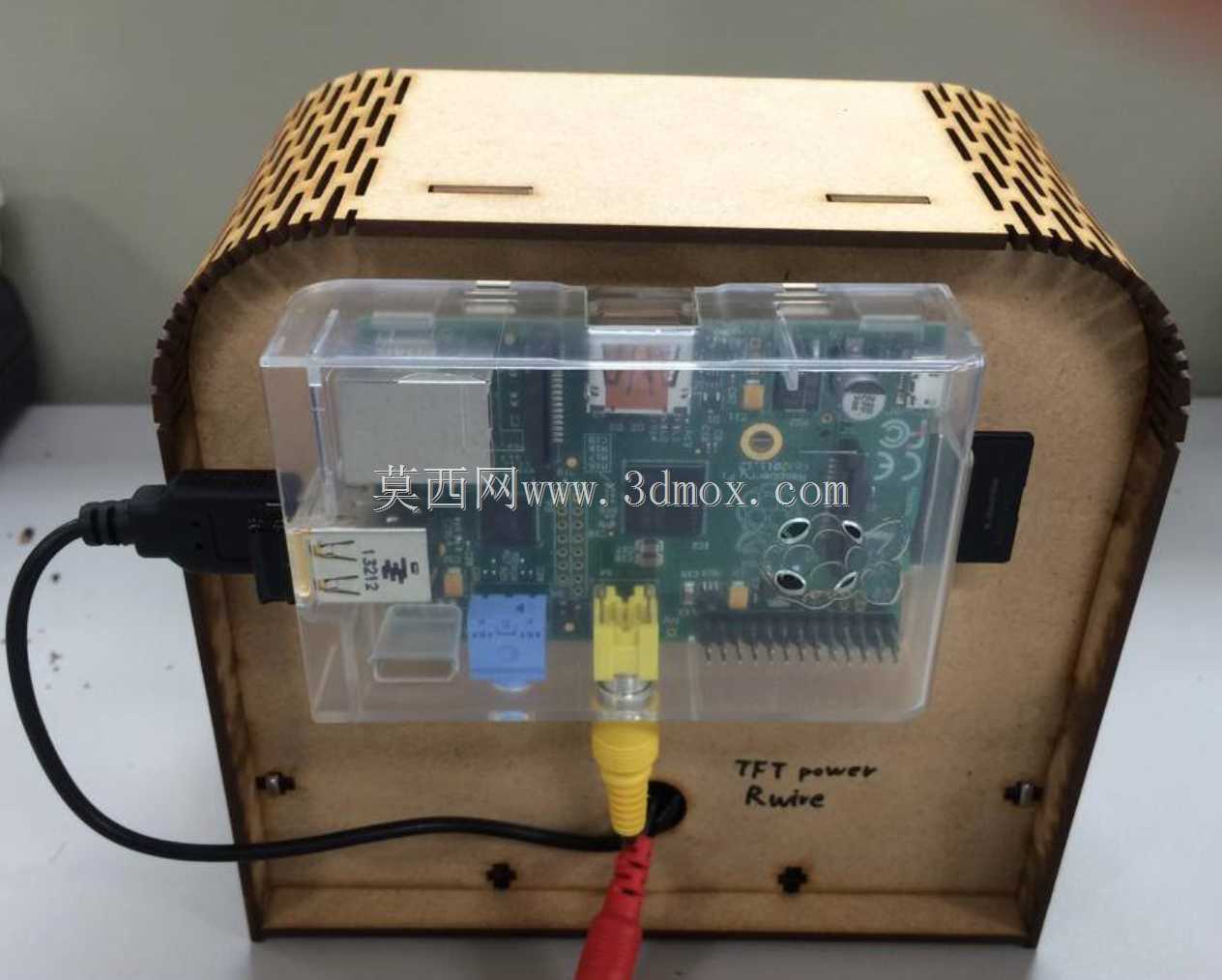

　　从安装边界尺寸来看，整体外壳的长宽尺寸控制在280mm*200mm以内，整体高度不超过180mm，放置在普通桌面不会占用过多操作空间，背部预留的电源接口、USB接口对位缺口完全匹配树莓派的接口位置，外接电源、U盘等外设时不需要额外开孔调整，接口边缘做了微小的倒角处理，避免插拔外设时刮花线材外皮。外壳侧面还预留了挂装孔位，除了桌面放置使用外，也可以通过挂钩固定在墙面或者设备机架上，作为固定的嵌入式状态显示终端使用，适配工业现场设备状态监控、教学实验台数据展示等固定场景的安装需求。

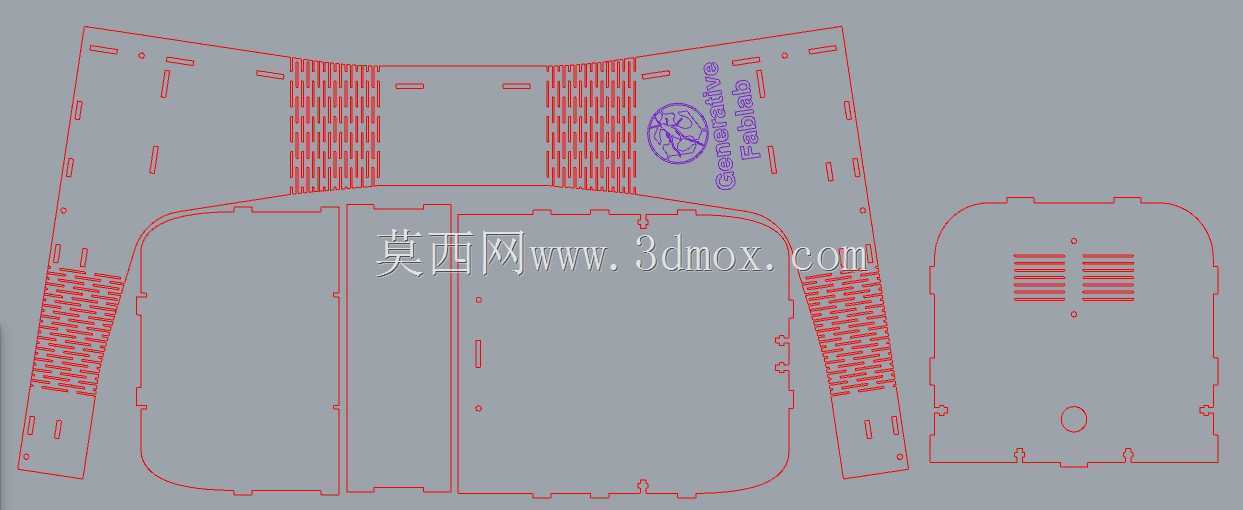

　　板材选型上采用常用的3mm厚度激光切割专用MDF板材，所有切割路径的拐角处都预留了0.2mm的工艺释放槽，避免激光切割时拐角处出现焦黑过切的问题，同时拼装时的卡槽公差控制在0.1mm，既保证拼装时不需要大力敲击就能顺利对位，也能保证拼装完成后整体结构没有松垮晃动的问题。外壳表面预留了标识雕刻区域，可以根据使用需求雕刻对应的项目名称、功能标识，不需要额外粘贴标签影响整体外观。考虑到嵌入式设备的日常使用磨损，所有板件的外露边缘都做了微小的圆角处理，避免锋利的切割边缘划伤使用者，同时底部预留了四个防滑脚垫的安装位置，粘贴防滑脚垫后可以提升外壳与桌面的摩擦力，操作键盘时不会出现整体滑动的问题。

　　在结构冗余设计上，内部腔体预留了额外的10mm空间，除了安装树莓派主板外，还可以容纳小型的降压模块、散热片等扩展配件，不需要修改外壳结构就能完成简单的功能扩展；屏幕安装位的固定卡槽采用可调式设计，可以适配厚度在3mm到5mm之间的不同规格小尺寸显示屏，不需要重新加工板件就能替换不同的显示模块。走线位置专门设计了理线卡扣位，内部的电源线、数据线可以顺着卡扣位排布固定，避免内部线材杂乱堆积影响散热，也能避免线材晃动接触到主板元件造成短路风险。
