多关节联动五轴机械执行机构设计

　　这套多关节联动执行结构，核心面向小负载精密作业场景的末端姿态调整需求，常见于3C电子元器件的精密装配工位、小型工件的多面检测工位、教学实训平台的运动演示单元，也可作为小型打磨、点胶设备的末端执行载体，适配需要在有限空间内完成多角度姿态切换的作业需求，相比传统三轴或四轴执行结构，它能在不移动工件装夹位置的前提下，让末端执行端覆盖半球形作业空间内的任意角度，减少工件重复装夹带来的定位误差，提升小批量多工序作业的加工一致性。

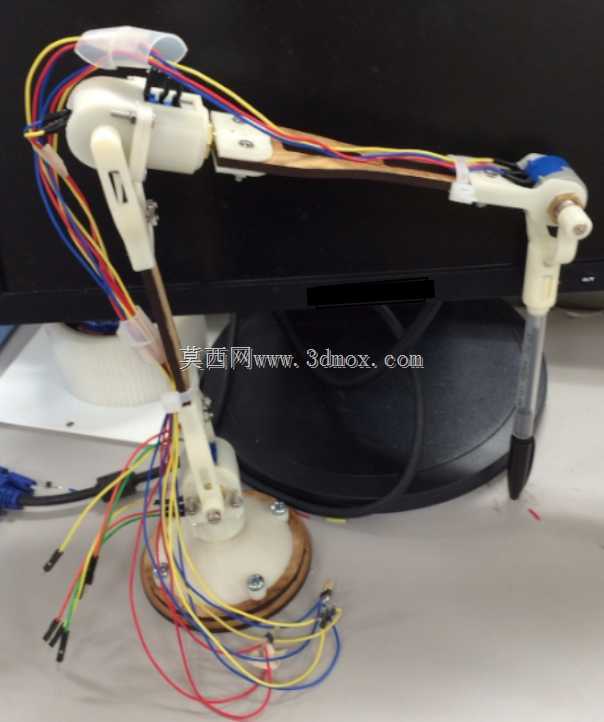

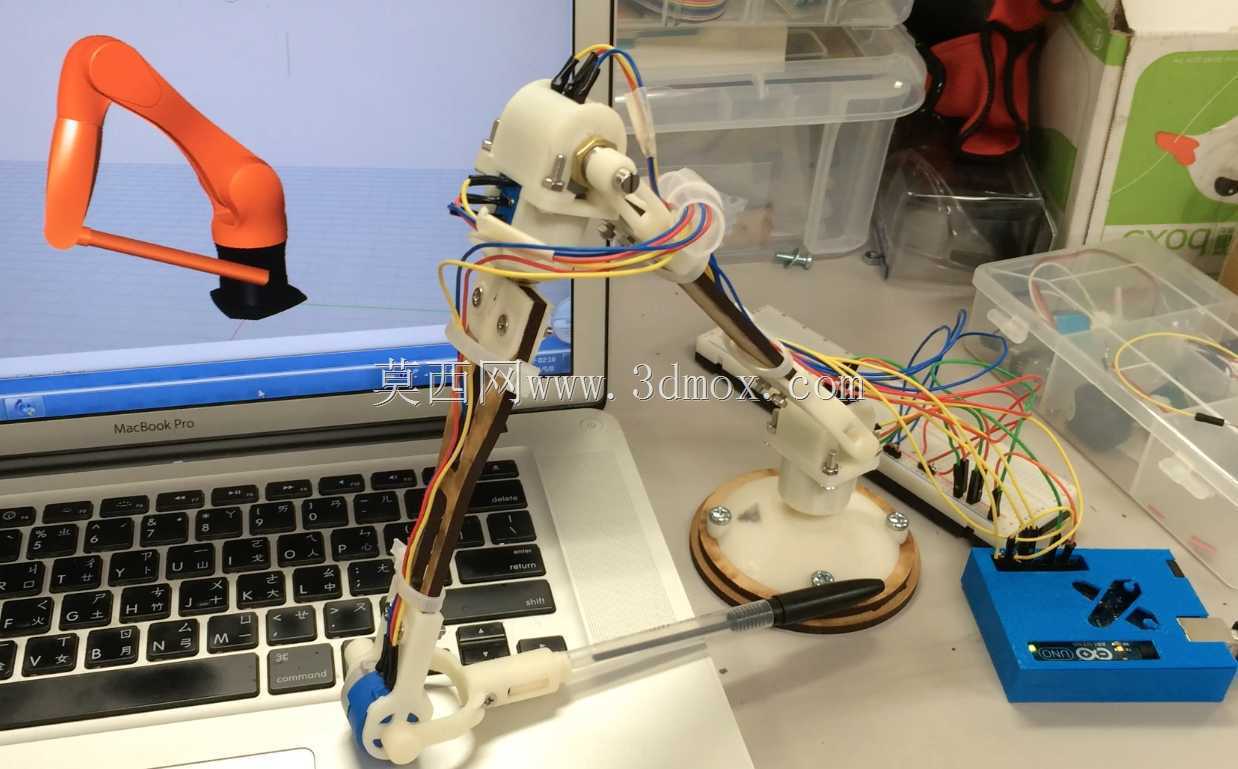

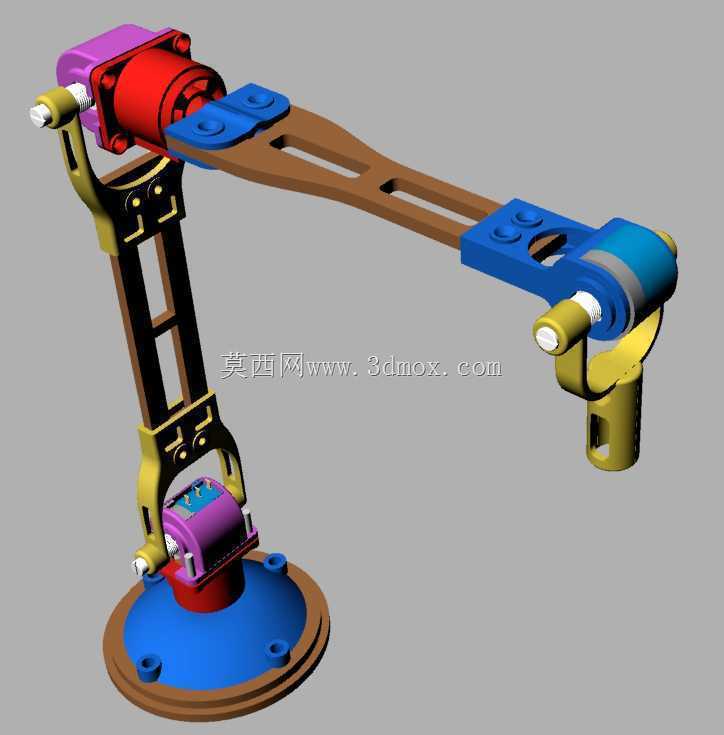

　　从结构功能来看，整套机构采用串联关节布局，底部为带安装孔的圆形法兰基座，基座上预留的四个沉头安装孔可直接适配市面常见的铝型材工作台面、工装板安装位，安装时不需要额外制作转接板，基座直径控制在120mm区间，整体展开后最大臂展长度约280mm，收拢状态下整体高度不超过220mm，安装边界占用空间小，可直接嵌入现有小型自动化设备的机架内部，不需要对原有设备框架做大规模改造。基座上方的第一关节为水平回转关节，可实现360度连续回转，承担整体水平方向的角度调整功能；第二关节为俯仰摆动关节，摆动角度范围覆盖正负75度，负责大臂部分的高低位置调整；大臂采用镂空式减重结构设计，在保证结构刚性的前提下降低运动部件的整体重量，减少关节驱动端的负载惯量，提升运动响应速度；大臂末端连接的第三关节为小臂回转关节，可实现小臂部分的独立回转，第四关节为小臂俯仰关节，负责末端姿态的粗调，最末端的第五关节为末端执行器回转关节，可带动末端夹具、打磨头、点胶针头等作业部件完成自转，五个关节的运动相互独立又可联动，通过运动学解算可实现末端点位的连续轨迹运动，满足复杂路径的作业需求。

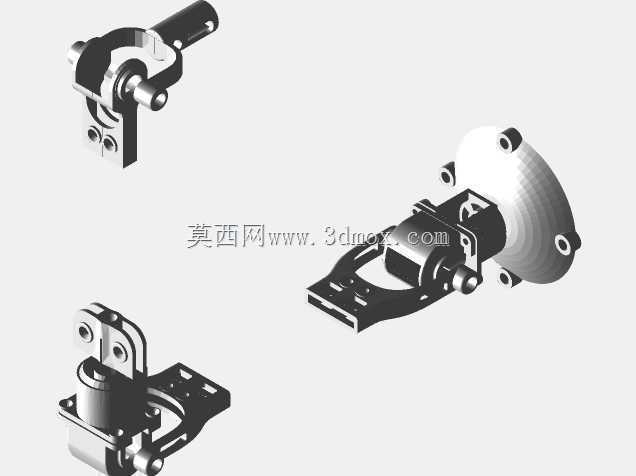

　　设计过程中优先考虑了关节传动的同轴度要求，每个关节的轴承安装位都设计了同轴定位台阶，避免装配时出现传动偏心导致的运动卡顿问题，关节连接处的端盖都预留了润滑脂注入口，日常维护时不需要完全拆解结构即可完成润滑保养，适配工厂长时间连续作业的维护需求。关节之间的走线全部采用内部穿线设计，所有驱动线缆、传感器线缆都从臂体内部的空腔穿过，外部没有裸露的拖链或明线，避免作业过程中线缆与周边设备、工件发生剐蹭，提升设备运行的可靠性，也减少线缆老化破损带来的安全隐患。臂体的连接部位全部采用模块化设计，大臂、小臂、关节基座都可单独拆卸更换，若某一部分出现磨损或损坏，不需要更换整套机构，仅需替换对应部件即可，降低后期运维成本。

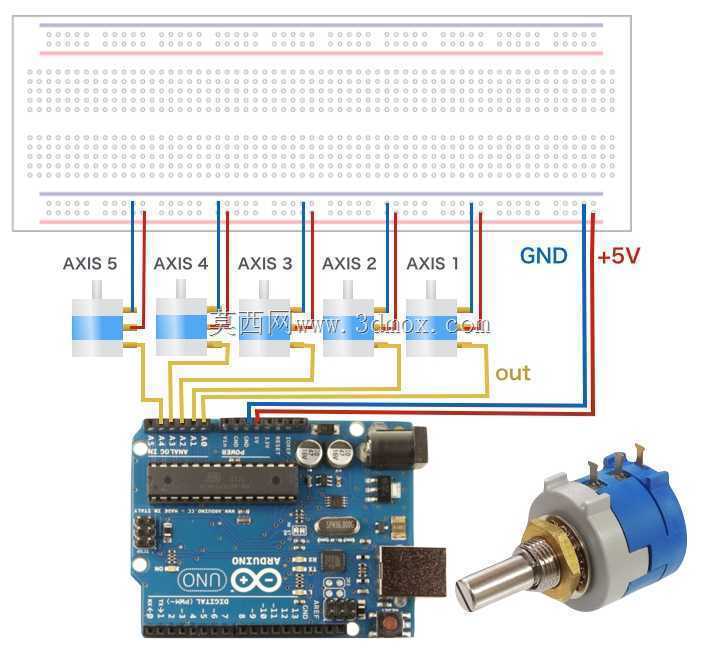

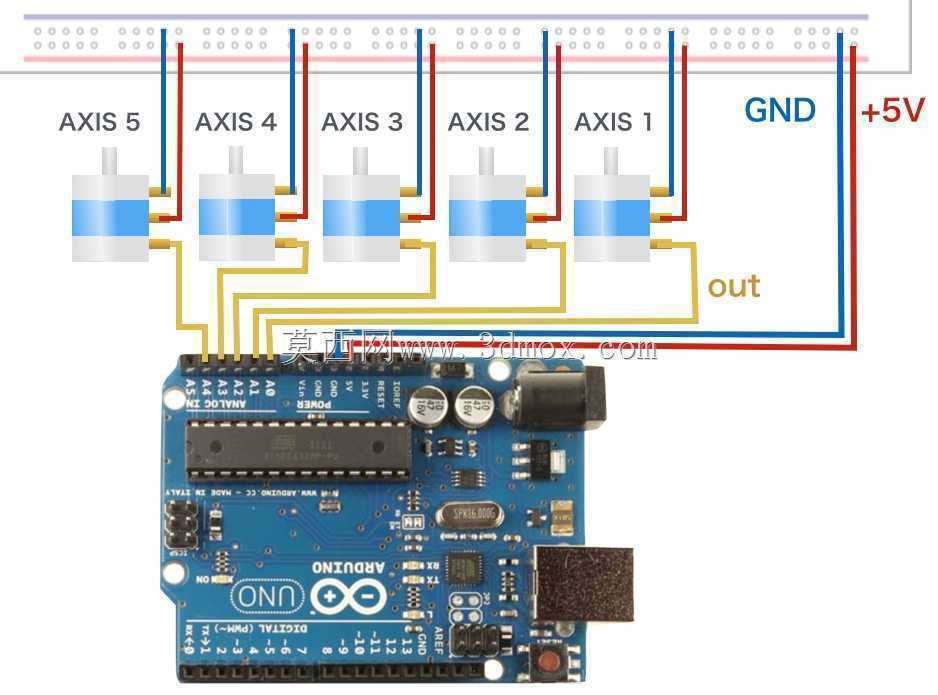

　　在实际选型适配时，这套机构的关节驱动可适配步进电机或小型伺服电机，根据作业负载的不同可灵活选择驱动规格，若用于轻负载的演示、检测场景，搭配42型步进电机即可满足运动需求，若用于需要一定接触力的打磨、压装场景，可更换为40型伺服电机搭配谐波减速器，提升关节输出扭矩。末端法兰接口采用标准的30mm间距安装孔位，可直接适配市面常见的气动夹爪、电动吸盘、打磨头等标准末端执行部件，不需要额外制作转接法兰，缩短设备集成的调试周期。结构的所有受力部件都采用6061铝合金材质加工，关键传动部位采用45号钢调质处理，在保证整体结构强度的前提下控制整体重量，整套机构空载重量控制在3.2kg左右，对安装基座的承重要求低，甚至可直接安装在小型线性滑台上配合完成直线方向的移动作业，拓展应用场景。

　　从运动精度控制角度，每个关节的转动限位位置都设计了硬限位挡块，同时预留了光电传感器的安装位，可实现关节原点的精准定位，避免运动过程中出现关节超程损坏结构的问题，硬限位与软限位的双重防护设计，可适配长时间无人值守的自动化作业场景。臂体的镂空结构除了减重之外，还可作为线缆的散热通道，若关节驱动采用集成式电机，长时间运行产生的热量可通过臂体的金属结构快速散出，避免电机过热导致的扭矩衰减或寿命缩短问题。基座的安装面设计了0.2mm深度的定位止口，与安装台面配合时可快速完成中心定位，减少安装调试时的同轴度校正时间，安装孔采用长圆孔设计，可允许一定的安装位置误差，降低对安装台面加工精度的要求。
