4.5升容量透明亚克力储液浴缸结构设计

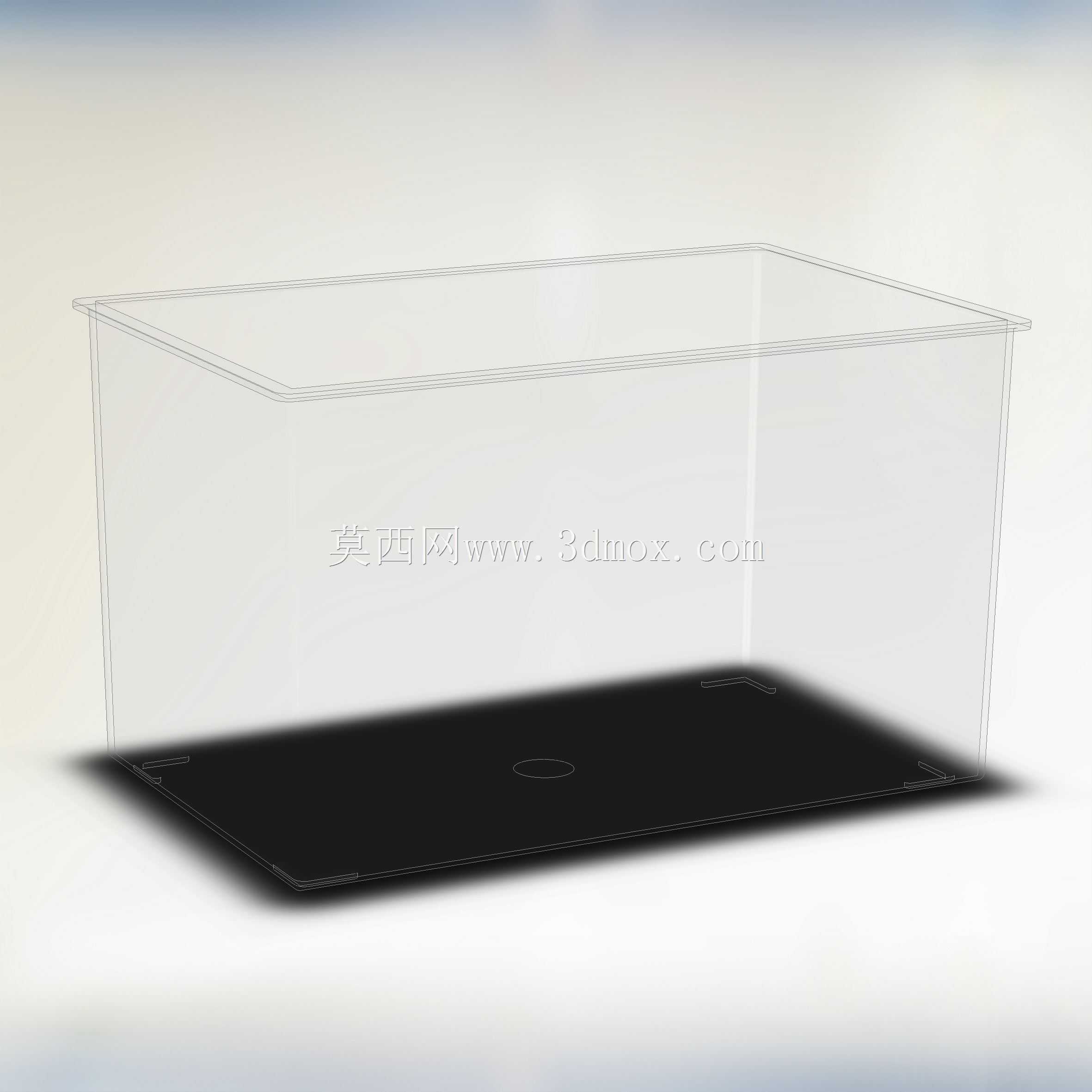

　　日常卫浴场景里的小型盛液构件，很多人会忽略其结构设计的细节，这款4.5升容量的透明盛液槽，最初的设计需求来自实验室小型恒温水浴场景的配套部件，后续也可适配家用宠物洗浴、小型物件浸泡清洗等多元场景。从结构设计逻辑来看，首先要解决的是透明壳体的受力变形问题，这类敞口盛液结构，当内部注满液体时，侧壁会受到随液位高度变化的静压力，尤其是侧壁与底部的衔接位置，是应力集中的高发区域，设计时特意在底部做了内嵌式的承托凸台，凸台厚度比侧壁厚1.2毫米，既可以避免壳体放置时底面直接与支撑面摩擦刮花，也能强化底部的抗变形能力，满液状态下底部中心的挠度控制在0.3毫米以内，不会出现肉眼可见的下塌变形。

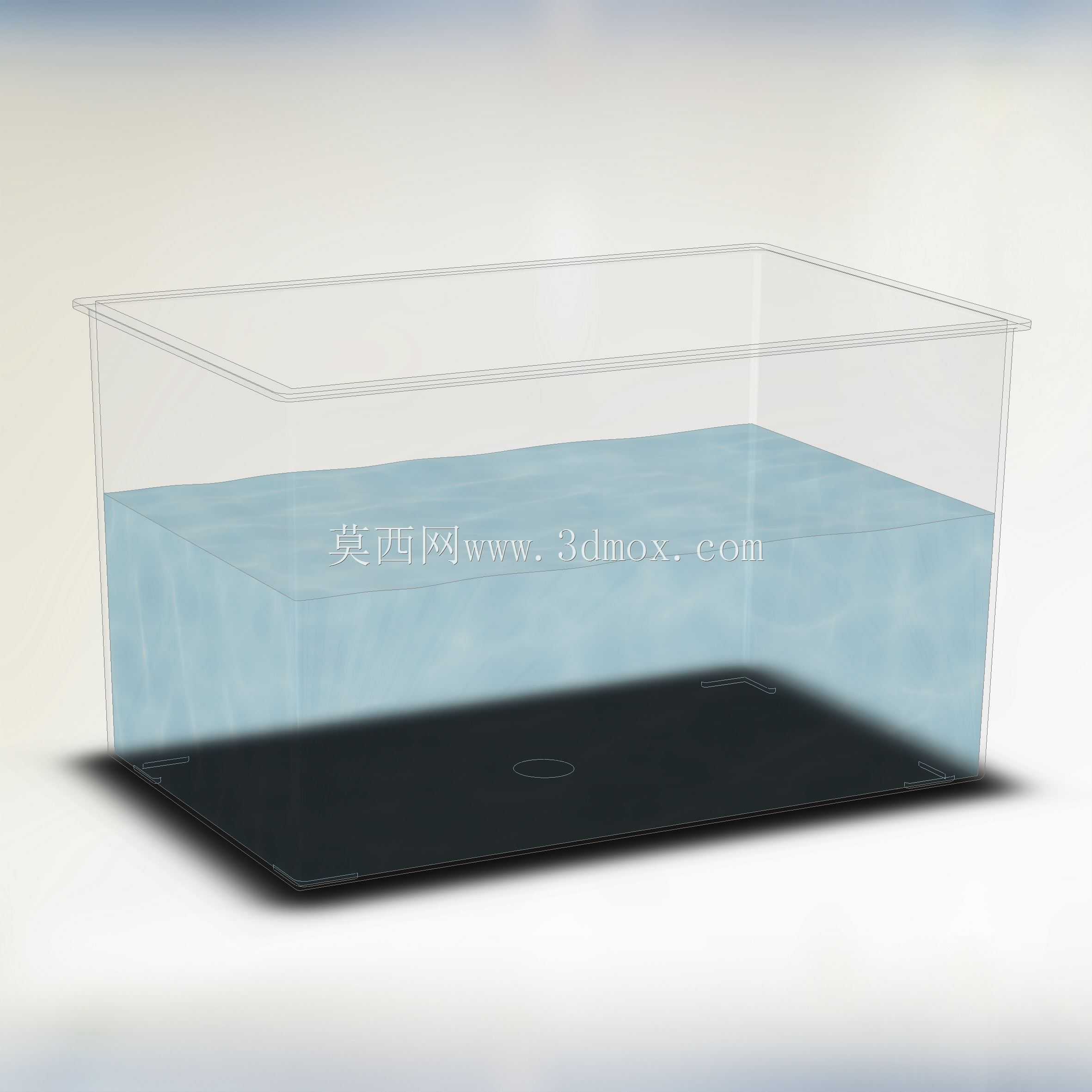

　　敞口边缘的翻边设计是这类构件的核心细节，翻边宽度设置为8毫米，做了R2的圆角过渡，一方面可以提升整个敞口位置的结构刚性，避免搬运过程中敞口边缘出现开裂、崩边的问题，另一方面翻边的圆角处理也能消除锐边，避免使用过程中划伤操作人员或者使用者。壳体的侧壁做了0.5度的拔模斜度，这个角度既可以满足注塑或者亚克力热弯成型的脱模需求，也不会因为斜度过大导致内部盛液时的有效容积出现明显偏差，经过容积校核，当液位达到距离翻边下沿10毫米的安全液位时，实际盛液量刚好稳定在4.5升，误差控制在2%以内，满足定量盛液的使用需求。

　　从安装适配的角度来看，这款盛液槽的外部长宽尺寸控制在320毫米×240毫米，整体高度160毫米，不需要额外的固定结构，直接放置在平面支撑台上即可使用，底部的四个角位置做了直径10毫米的浅凹槽，可以适配配套的橡胶防滑脚垫，避免使用过程中出现滑动移位。透明材质的选型上，结构设计阶段就预留了亚克力和透明PC两种材质的适配余量，两种材质的收缩率差异在模具设计时已经做了补偿，不管选用哪种材质，成品的尺寸精度都能满足装配要求，透明材质的壁厚统一设置为3毫米，这个厚度可以平衡结构强度和材料成本，同时保证足够的透光性，方便观察内部液体的液位和被浸泡物件的状态。

　　在功能拓展性上，壳体的其中一个短侧壁预留了直径12毫米的接口安装位，用户如果有排液需求，可以自行加装排水阀或者排液管路，不需要额外对壳体进行打孔加工，避免自行加工导致的壳体开裂问题。设计过程中还做了满液跌落的模拟校核，当盛液槽从300毫米高度自由跌落到平整水泥地面时，侧壁和底部的衔接位置应力值低于亚克力材料的断裂强度，不会出现开裂漏液的问题。另外，内壁的所有转角位置都做了R3的圆角处理，不存在清洁死角，使用后可以很方便地冲洗内壁残留的液体或者污渍，不会因为直角缝隙残留杂质导致滋生细菌或者留下污渍痕迹。

　　很多同类小型盛液构件容易忽略的一个细节是液位标识的设计，这款结构在其中一个长侧壁的内壁做了隐性的液位凸棱，分别对应2升、3升、4.5升三个常用容量位置，凸棱高度0.2毫米，不会影响内壁的平整性，也不会在清洁时造成阻碍，使用者可以很直观地通过凸棱判断当前的盛液量，不需要额外使用量具测量。针对不同使用场景的适配，结构设计时也考虑了配套上盖的安装余量，翻边的外侧尺寸公差控制在±0.2毫米，可以直接适配配套的防尘上盖，当需要长时间存放液体或者进行恒温浸泡时，盖上上盖可以减少液体挥发，也能避免灰尘落入内部。
